産品概述：

GX-1225防風罩是我公司根據IEC60598.1/GB7000.1附录D的要求适用于燈具的正常工作和异常工作下温升試验而設計開發。防風罩适用于燈具産品檢測機構及工廠品管部門提供燈具産品温度測量的标準环境。

産品簡介：

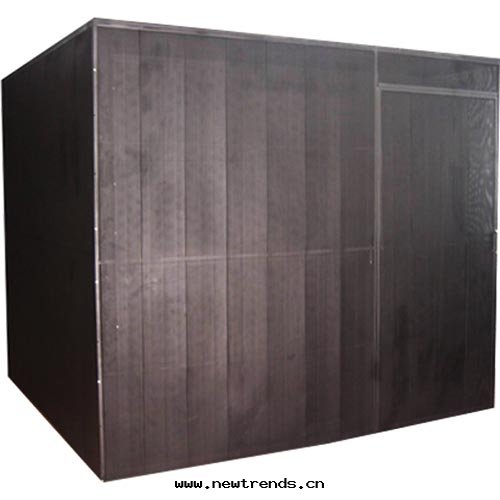

GX-1225防風罩为矩形，其頂面和四个側面为双层孔闆外殼，底部为實木複合地闆，方便放置樣品支架和樣品。两层之間的間隔约150mm，孔闆的孔为有規则的分布，孔径为1-2mm，孔之間的間隔應該使得孔的面積占每层孔闆總面積不小于40％（通孔率指标）。

在防風罩的頂部安放1个吊頂安裝闆或可拆卸的带挂鈎的吊架，对固定在頂棚的燈具進行測試时安放。在防風罩的側面的底部設置入線的孔洞。方便進行測試时引線。

为了方便試验中燈具樣品的放置，該防風罩配有一个樣品支架，按照标準要求放置2层黑色進口多层實木闆用来安裝或者固定被測燈具。

技術參數：

1、 外殼結構：双层外殼矩型金屬結構, 外殼材料：１mm冷闆（無光澤黑色噴塗）

2、 外层尺寸：2300X2300X2150mm （定制型号，尺寸可依客戶要求）

3、 內层尺寸：2000X2000X2000mm   （定制型号，尺寸可依客戶要求）

4、层面間距：150mm

5、門結構：單扇双层（內外双開門結構），尺寸：1800mmX800mm（尺寸待定，为方便進出，亦可制作双扇門結構）

6、网闆孔径：ф1mm -ф2mm

7、网闆通風率：40 ％±0.5%

8、框架型式：采用网闆材料沖壓成型，不影響通風率。

9、表面噴塗：黑色無光漆。

10、底闆胶合闆（表面噴黑）,規格：L2500mmXW2500mmXH15mm （采用拼闆），夾芯實木地闆安裝。

11、吸頂燈安裝闆（懸吊頂棚）：L600mmXW600mm ，噴啞光黑漆，直接安裝頂部。

12、多功能安裝台面：可調高範圍0.6-1.0米（尺寸可商議），啞光黑漆複合闆, 能垂直或水平方向可調节裝配燈具。木台面800*500，采用鋁型材升降組合，可方便安裝台燈安裝闆。

13、感温片：Φ15X1，黃铜片，配20个。（數量待定，訂購前说明）

14、電源插座：16A万能插座，2个，線长3m。

■由于在做燈具温升試验时，除了防風罩，还需要配合其他的設備及配件一起進行。其餘選裝配件：

1、 温巡檢仪：常用類型如16路、32路、64路巡檢仪等。

2、 热電偶：按照實際情況選用K型、J型或者T型热電偶，热電偶丝直径按照标準應《0.3mm（有些标準規定需〈0.2mm）。热電偶头部需要焊接良好。考慮到热電偶護套需要耐受較高温度，需采用良好的耐温材料。 根據實際情況選用，具體细节致電我司咨询。

3、 矩形箱：由木質胶合闆制成，外噴啞光黑漆。

4、 热電偶轉接盒：为了在試验中，避免热電偶布線时的不便，特别設計的热電偶專用轉接盒，上面有热電偶專用的轉接插头和插座（可根據热電偶類型分为K、J、T型等），外表为黑色鋁合金盒體，每路热電偶均編号。既方便固定在防風罩上，也方便热電偶在被測件及記录仪之間的轉接和布線。

5、 定制燈具安裝台懸吊頂棚：在試验过程中，按照被測燈具种類的不同，需要用到各种非标的安裝木闆或者安裝木盒。我们可以根據燈具种類及其安裝尺寸定制。

6、 擋光闆：平闆，L600mm*W600mm。

7、 頂部夾具：在頂部十字架橫梁上安裝一定數量的挂鈎。

8、 測試角：在整機測試时，标準規定需要用到温度測試角，温度測試角主體由三面或四面黑色實木闆組成，外部噴塗黑色不反光漆。每間隔100mm開孔布置測温點。由于測試角邊壁、頂闆和底闆的表面温升需要在測試过程中被測量，測試角上需要按照規定（或者客戶要求）分布感温铜片，小铜片的直径为15mm，厚度为、1mm，並且小铜片應與胶的表面平齊。同时连接热電偶至轉換盒，以方便試验進行。測試角所用厚度为15mm到20mm的木闆或木制纖維闆3块或4块，尺寸待定。
