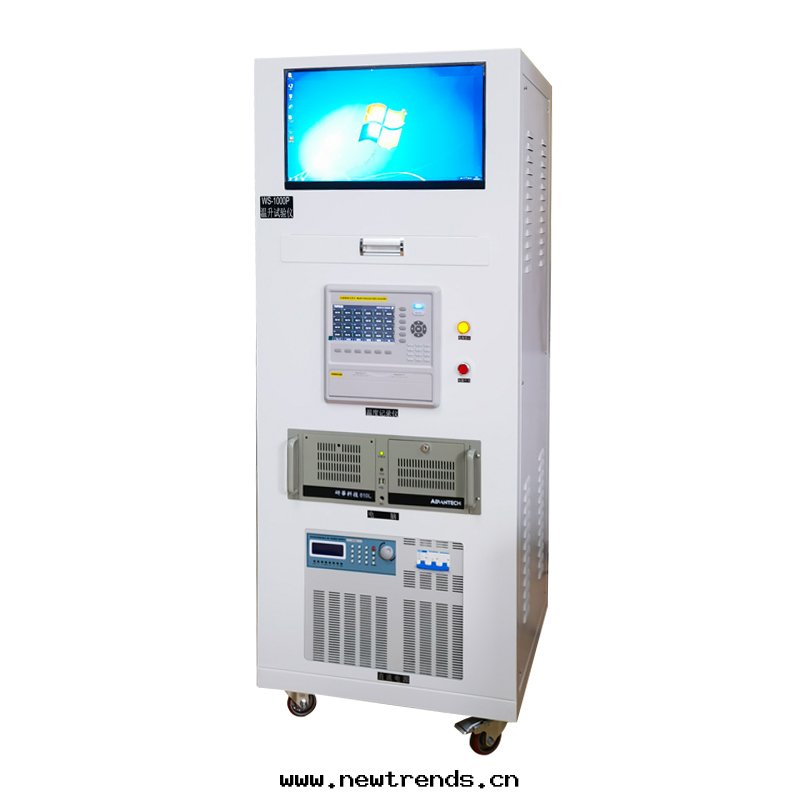

設備概述

WS-500P温升試验仪是根據GB/T20234.1-2015、GBT11918.1-2014、GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60884-1、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等電子连接器的電流和温度升高測試方法及其他電器附件的有關标準研制而成，可适用于连接器、器具開關、插头插座、開關柜、母線排、新能源汽車零部件等産品的温升試验。具有操作簡便，準确可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負载電流时其表面發热情況，電极温升是否符合标準的要求

WS-500P连接器温升热循环試验仪用于端子温升試验和插头温升試验。試法是将樣品正負极短接後，尾部接在電流輸出接線柱上，然後接通電流，按标準要求設定好所需試验電流及时間後，測試樣品導體鉚合處的温升數值在經过一定的时間及電流負载後的温升數值是否符合标準要求，並可自動生成報表，,具有超温过流保護功能，無需人工值守。

概述

WS-500P温升試验仪亦可做充電槍温升試验；依據GBT202341-2015《電動汽車傳導充電用连接裝置 第1分:通用要求》6.1表面温度和端子温升 、7.13 温試验方法安裝GBT11918.1-2014《工業用插头插座和耦合器 第1 部分: 通用要求》、GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884及其他電器附件的有關标準研制而成GB/T20234.1-2015《電動汽車傳導充電用连接裝置 第1部分：通用要求》6.13表面温度和端子温升要求:

◆供電插头和車輛插头的抓握部位,其允許的最高温度不應超过:金屬部件50℃,非金屬部件60℃

◆供電插头和車輛插头可以接觸的非抓握部位允許温度不應超过:金屬部件60℃,非金屬部件85℃

◆端子的温升不超过50K

技術特性：

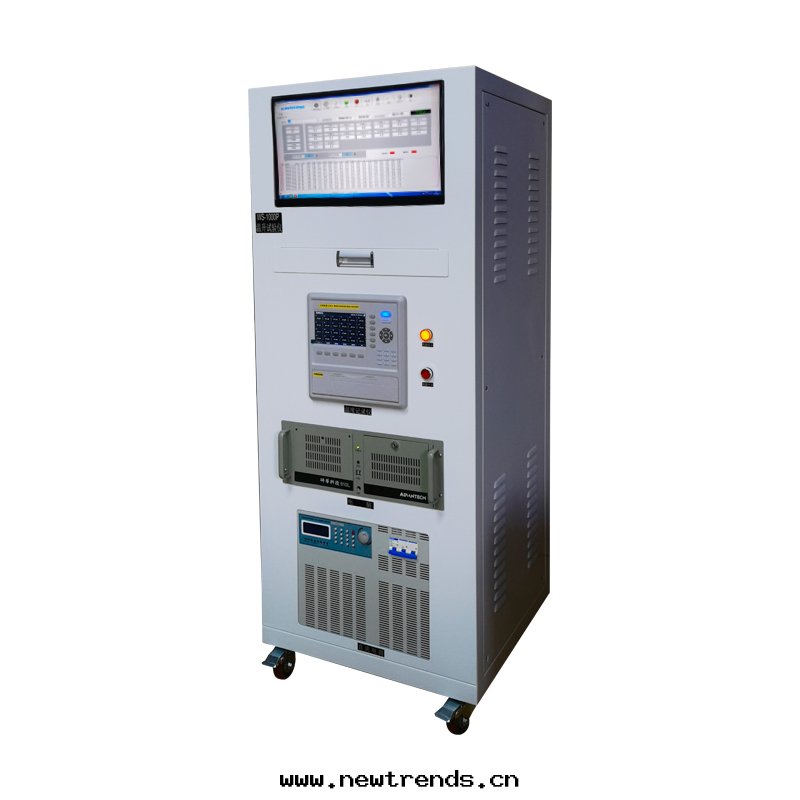

1、连接器温升热循环試验仪主要由負载電源、温升記录仪、工控電腦、測試软件、操作台（選配）、可移動

機箱組成；

2、最大試验電壓：DC：0-10V；

3、輸出恒定可調電流： DC：0-500A可調(1級）；

4、數字显示精度：±（1%读數+0.2%量程）；

   電流显示精度：±（1%读數+5个字）；

   電壓显示精度：±（0.5%读數+5个字）；

5、壓降显示範圍：0-999.9mV（配備四位半高精度電壓表，可實时查看負载端壓降值）；

6、控制系統：工控電腦+測試软件；

7、稳定度：1%FS，反映时間小于1S；

8、工作模式：定值/程式（带循环）；

9、試验时間： 1S-9999H，时間到後自動停止試验並關闭電流輸出；

10、定值工作模式：通过設定固定電流及工作时間连續輸出；

11、程式工作模式：通过設定不同電流及工作时間完成程式輸出（可設置循环）；

12、程式設置：10組程式,每組20个步骤；每組程式可設置循环次數；

13、測温範圍：0-260℃  精度±0.3%读數+1℃；分辨率：0.1℃；

14、温度測量點：温度測量點：8路（包含1點測量环境温度）；

15、測温热電偶：美國OMEGA公司T型30AWG细丝热電偶，长度2m，共8条；

16、温度采樣周期：1S；

17、温度數據采集記录：由温度記录仪采集，通过RS232通訊接口傳輸到電腦端測試软件並記录；

18、软件可設置环境温度通道，導出報告时可自動減去环境温度，直接显示温差；

19、設備電源：單相AC220V±10% 50Hz，3KVA；

20、設備外形尺寸：长650×宽650×高1650mm；

21、重量：约100Kg；

負载電流調节部分：

特點

◆體積小、重量輕，适合工作台面使用及機架安裝。

◆4位LED显示清楚醒目，液晶显示信息量豐富，組合應用相得益彰。

◆键盘按鈕及數位旋鈕操作，使用方便。

◆可程式編輯電壓、電流及时間輸出。

◆內建10組可程式控制，每組20个步骤可程式編輯電壓、電流及时間輸出。

◆标準類比信号輸出和RS-485控制界面。

◆可設置过電壓保護和过電流保護功能和O.T.P 过温度保護線路，保護功能完善可靠。

◆本産品設計有負载端電壓檢測端子，具有能够準确读取負载端電壓並進行精确控制的功能。

技術參數

温度采集部分

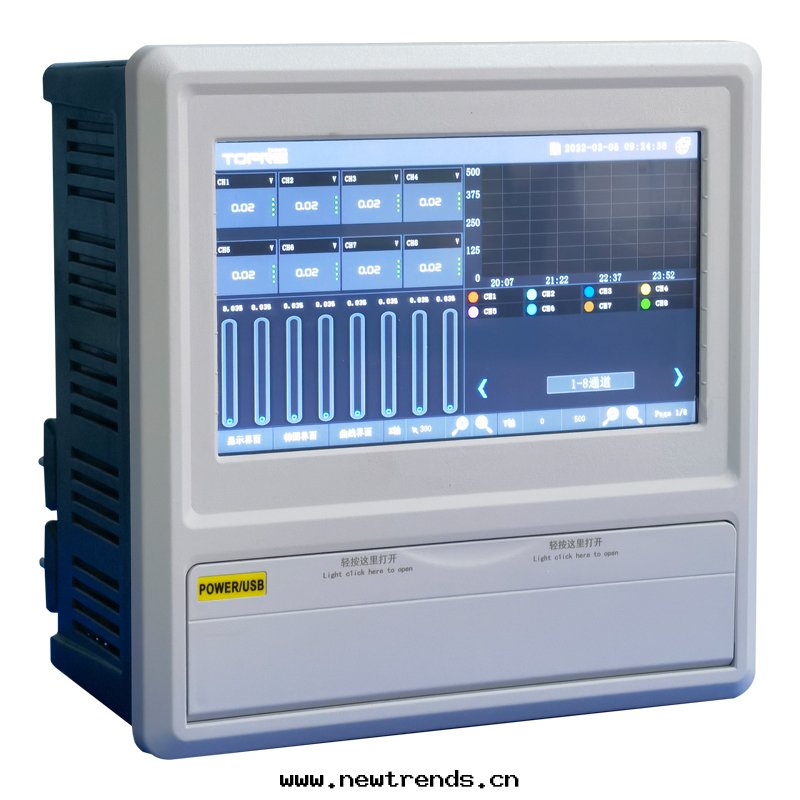

温度采集仪技術參數

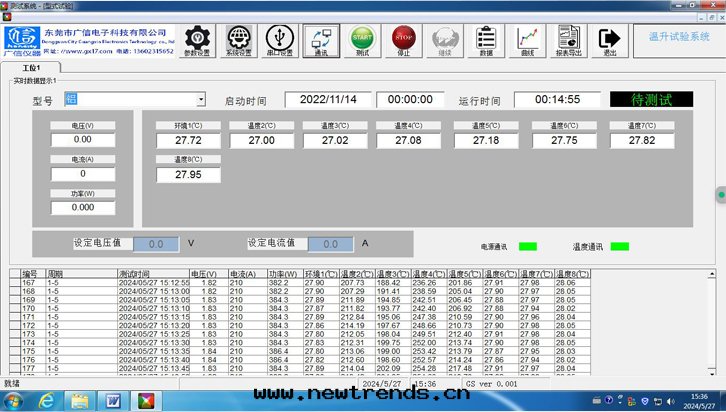

WS温升測試管理软件

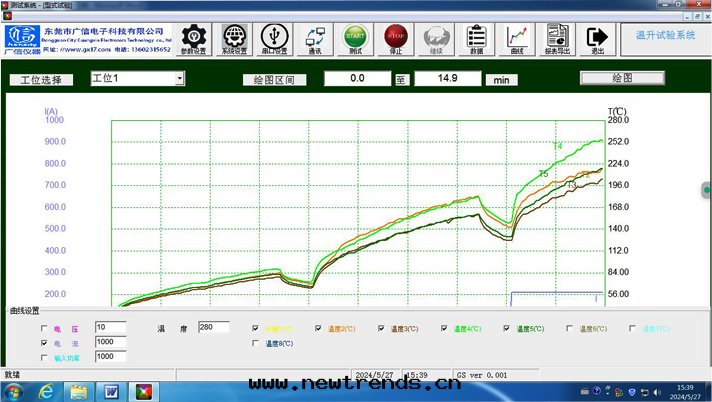

WS温升測試管理软件是我公司自主研發，獨立創新的全新温升測試配套软件産品，软件操作簡單，界面布局合理。專为连接器、器具開關、插头插座、開關柜、母線排、新能源汽車零部件進行温升測試的用戶而專門設計開發的。些软件以高性價比和簡單易用为主要特點，以其豐富的显示画面、靈活的操作方式以及強大的記录和管理功能，集合了現代測試測量中不可缺少的曲線显示、數據分析、報表輸出等核心功能，構建了結構化、可定制和高安全度的專業測試測量软件。

软件特點

◆簡單靈活的可视化操作界面。WS采用全中文、可视化、面向窗口的開發界面，構造用戶运行系統的图形界面，使得WS的工作既簡單直觀，又靈活多變。

◆豐富、生動的多媒體画面。以图像、報表、曲線、數據等多种形式，为操作員及时提供系統运行中的狀态、品質及异常報警等有關信息。

软件功能

◆測試工位：1工位

◆測温點數：8點(可選配16點）

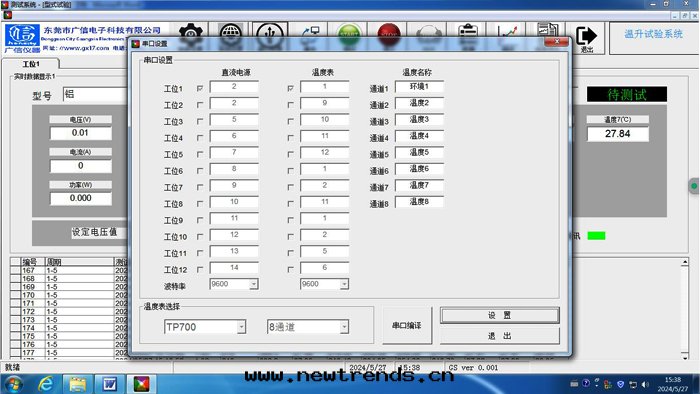

◆ 软件主画面，全中文菜單，界面清晰直觀，操作簡單方便，可视化操作界面，所見即所得。

◆软件主画面对温升測試的電流和温度進行實时掃描和記录,實現全面監測。

◆软件主画面可數字設定電流值（無級式）、電壓值、電流電壓精度、温度上限、温度采集时間、試验總时間等

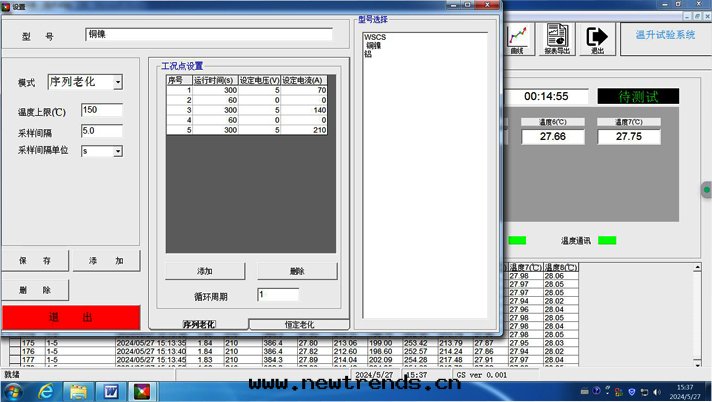

◆软件可做多段電流循环試验，10組可程式控制，每組20个步骤；並可999次循环。

◆保存實时曲線及數據。

◆温升管理系統对温度采集仪采用先進的數字化技術智能控制，时时監測温度采集仪傳回各回路温度显示值。

◆WS温升測試系統管理软件功能強大，操作簡單，易學易用，普通工程人員經过短时間的培訓就能迅速掌握

設備安全要求:

1、電源開關为單相带漏電斷路器。

2、設備具有數據采集、存儲功能。

3、使用说明書、合格證、保修卡等附機附件齊全。

4、設備耗能符合國家及公司要求，禁止選用高能耗的零部件。

5、檢測應在环境温度为5-35℃、相对湿度≤85%RH，气壓为86kPa-106kPa,試验箱內無試樣的情況下進行

6、本設備为整機出廠，客戶無需自行安裝。

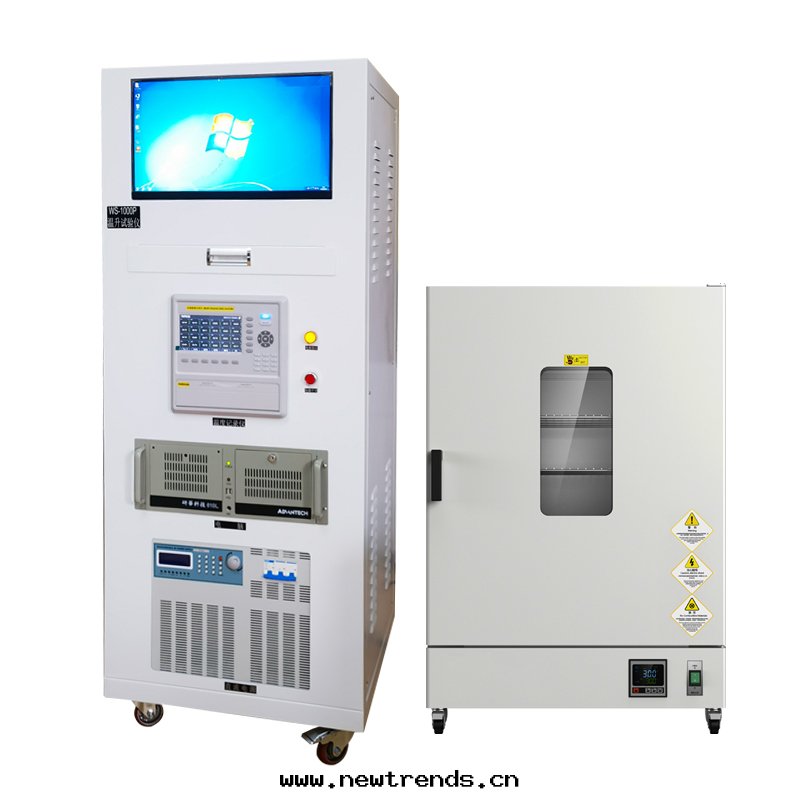

标準配置

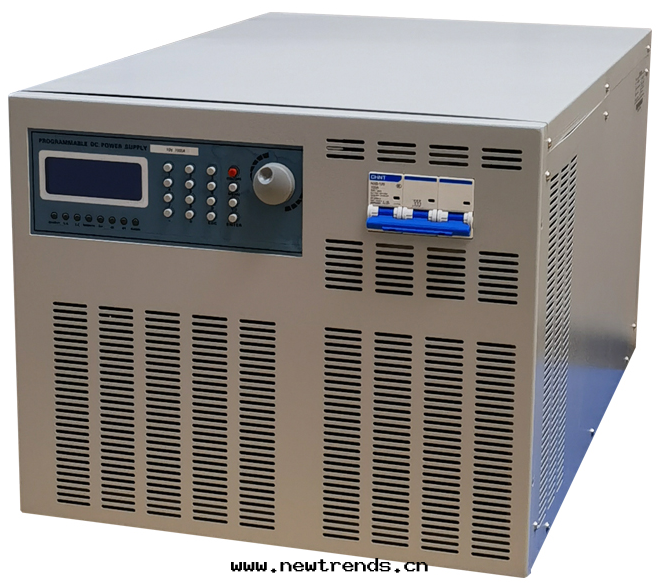

1、10V/500A可編程大功率直流電源一台

2、8通道温升記录仪一台

3、温度測試線(OMEGA)16米（已连接在記录仪上）

4、數據處理软件一套

5、工控電腦一套

6、高温胶带一套

7、工具一套
