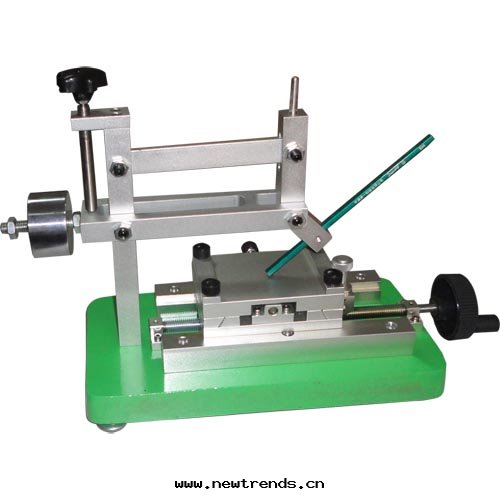

依據GB/T5739-1996設計制造．仪器为機械式，三點接觸被測表面）两點为綸，一點为笔芯），始終保證被測塗膜形成45度夾角，用力水平推動仪器运動，即可完成測試过程，測定塗膜抵抗變形的能力．此方法是按手工操作而設計制造，以铅笔标号表示．适用于塗膜硬度測定設備仪器.

一、用途：

塗膜硬度是塗料制造、塗料使用（塗表）行業進行質量認定的必測指标。铅笔劃痕法測試塗膜硬度是自八十年代以来被國際普遍采用的測試方法。我國也已在塗料的發展研究和工業生産中推廣这种測試方法。本仪器是根據國家标準“塗膜硬度铅笔測定法”《GB6379-86》第2、3条手工操作法而設計制造的。仪器即可在實验室使用，也可适用于施工現场，並能在任意方向上对塗膜硬度進行鉴定。

二、主要技術參數：

◆手搖式設計保證劃痕速度为1mm/s

◆铅笔與被測表面夾角：45度

◆工作台对試闆尺寸要求：120×50mm

◆标準配置：砝碼三个（500g 、750g 、1000g各一）；中華铅笔一套（13支）

三、使用要求

1、GB1279-79《漆膜一般制備法》制備验件三块，一般为平滑馬口铁闆120X50X（O.2-0.3）mm,或産品另行規定的底材及尺寸。

2、試验条件：按産品标準規定或施工要求的条件進行。

3、判别硬度，看試片有無刮痕。建議試片最少做三个位置以上，取平均值。硬度之級數，从软到硬： 6B.5B.4B.3B.2B.B.HB.H.2H.3H.4H.5H.6H.

例如：使用H铅笔表面無刮痕

使用2H铅笔表面也無刮痕

使用3H铅笔表面有刮痕
