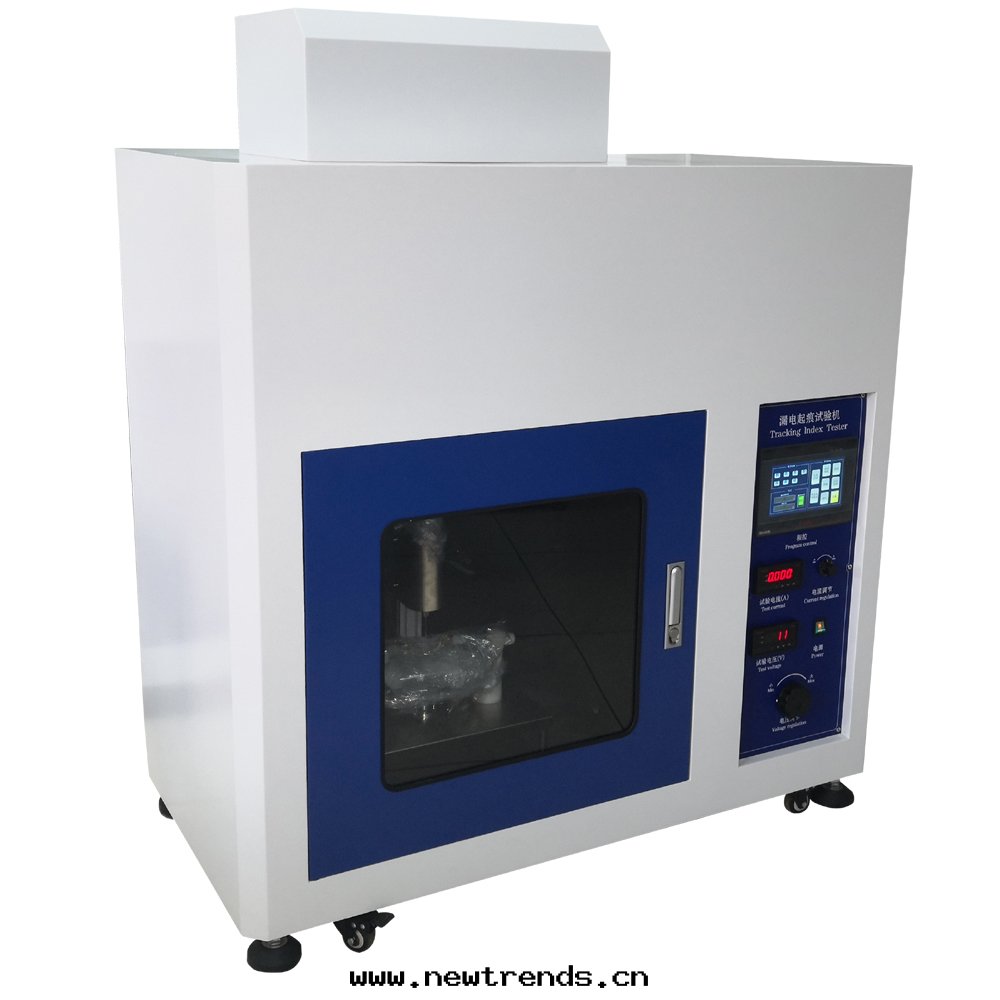

GX-5201PB觸摸屏漏電起痕試验仪簡介：

漏電起痕試验（電痕化指數試验）是IEC60112、DIN EN60112、UL746A、GB/T4207、GB4706.1、ASTMD3638-92、VDE0303等标準規定的模拟仿真試验項目。

漏電起痕試验（電痕化指數試验）是在固體绝緣材料表面上，在規定尺寸 ( 2mm×5mm ) 的鉑電极之間，施加某一電壓並定时 (30s)定高度(35mm) 滴下規定液滴體積的導電液體(0.1%NH4CL)，用以評價固體绝緣材料表面在電场和潮湿或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。

CTI是判斷绝緣材料相比電痕化指數，滿足DIN EN60112标準。 CTI模拟跟蹤绝緣材料間通过两電极間滴液的電流。通常使用的绝緣材料可能暴露在潮湿或者有尘埃的环境中，如果在傳導的情況下，可能引起重壓或者火災的危險。本部分滿足DIN EN60112/IEC60112/或者VDE0303 第一部分。 測試滿足KA方法（滴落物的數量/爬行者通道深度）和KA方法（直到第50滴滴液的電壓）。 CTI 和 PTI值将能够确定。 組合允許進行微調測試電壓、測試電流、開關时間、滴液大小和滴落數量。

漏電起痕試验仪适用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子仪器、電工仪表、信息技術設備的研究、生産和質檢部門，也适用于绝緣材料、工程塑料、電气连接件、輔件行業。

特點
◆觸摸屏控制
◆電壓、啟動排液、切換、電流、停止、排風、照明均在觸摸屏上實現
◆電壓大小、滴液时間、電流大小、滴液次數、設備門狀态、最大電流、實验結果實时显示
◆七寸全彩色觸摸屏
◆頂部配有静音且防回流排風裝置，試验結束後可排出燃烧所産生煙气
◆可選擇測試電源範圍
◆滴液次數、滴液时間均可設定
◆電流过载保護
◆安全保護：自動提示門狀态；且在門打開的狀态时試验區沒有電壓。

GX-5201PB觸摸屏漏電起痕試验仪技術參數：

1、箱體容積：0.75立方

2、試验電壓：100～600V连續可調數显，電壓表显示值最大誤差：1.5%；

3、延时電路：試验回路在(0.5A±10%)A，更大電流时延时（2S±10%)後動作；

4、短路電流：两電极短路时的電流可調至(1±0.1)A,數显±1%,電流表显示值为有效值;

5、電极：

◆5㎜×2㎜矩形鉑金電极和黃铜電极各一对；

◆電极符合IEC60112图B.1的尺寸要求：（5±0.1）㎜×(2±0.1)㎜×(≥12)㎜,其中一端鑿尖角度为(30±2)°(即試验端呈30°±2°斜角),鑿尖平面宽度为0.01㎜~0.1㎜；

◆電极間所成角度为60°±5°,間距为(4±0.1㎜)；

◆对樣品壓力为:1.00N±0.05N；

6、滴液系統：

◆30±5）秒（開啟滴液时間28S+開啟滴液持續时間2S）自動計數、數显（可預置,)

◆滴液高度：30mm～40mm 可調

◆滴液大小:44～50滴/cm3;

7、樣品支撐平闆：厚度≥4㎜；

8、針嘴外径：

◆溶液：0.9㎜～1.2㎜

◆溶液: 0.9㎜～3.45㎜

　滴液大小根據滴液系統而定；

9、風速：0.2M/S；

10、無明显振動及腐蝕性气體的场所；

11、工作電壓：AC220V±2% 50HZ±1%，1KVA；

行業知识一：

相比漏電起痕，其中UL分为0-5共6个級别分别对應的試验電壓範圍为

0：大于等于600V

1：小于600V大于等于400V

2：小于400V大于等于250V

3：小于250V大于等于175V

4：小于175V大于等于100V

5：小于100V大于0V

行業知识二：

漏電起痕試验仪（電痕化指數試验仪）的CTI和PTI

1、相比漏電起痕指數(CTI)：五个測試樣品能經受50滴的試验过程而不産生漏電起痕失效及持續火焰的最高電壓值。它还包括对材料在進行100滴測試时所显現的特性的有關说明。

2、耐漏電起痕指數(PTI)：五个測試樣品能經受50滴的試验过程而不産生漏電起痕失效及持續火焰的測試電

壓值。通俗地講，CTI是材料能經受50滴試验过程而不産生漏電起痕失效的最高電 壓；PTI是指定一个測試電壓，然後通过試验来檢验材料能否在此電壓下經受50滴的試验过程。

3、.耐漏電起痕指數用作接受準则，也可用于材料和部件的質量控制的手段。相比漏電起痕指數主要用于表示

材料的基本特性和特性的比較。

4、通过施加試验電壓的高低和電蝕損深度值来評定固體電工绝緣材料耐受湿式表面放電的能力。測定其相比漏電起痕指數CTI和耐漏電起痕指數PTI。
