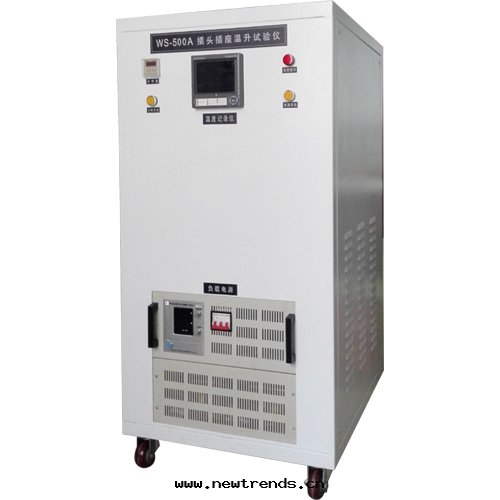

WS-800A温升試验仪依據GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等電子连接器的電流和温度升高測試方法及其他電器附件的有關标準研制而成，可用于接地電阻測試、器具開關、插头插座、開關柜、母線排等産品的温升試验。具有操作簡便，準确可靠等特點，廣泛用于廠家、質檢和科研部門。也可用于考核電器附件在接上負载電流时其表面發热情況，電极温升是否符合标準的要求。

温升試验機用于端子温升試验和插头温升試验。試法是将插头或插座正負极短接後，尾部接在電流輸出接線柱上，然後接通電流，按标準要求設定好所需試验電流及时間後，測試插头或插座的插片與導體鉚合處的温升數值在經过一定的时間及電流負载後的温升數值是否符合标準要求，並可自動打印記录測試温度,具有超温过流保護功能，無需人工值守。

概述：

WS-800A连温升試验仪符合GB/T20234.1-2015、GB/T11918.1-2014、UL498、QC/T417、GB2099、GB16915、GB15092、UL817、UL310及其他電器附件的有關标準研制而成。可用于考核電器附件在接上負载電流时其表面發热情況，器件温升是否符合标準的要求。

WS-800A充電槍温升試验；依據GB/T20234.1-2015《電動汽車傳導充電用连接裝置第1部分：通用要求》、GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884及其他電器附件的有關标準研制而成。GB/T20234.1-2015《電動汽車傳導充電用连接裝置第1部分：通用要求》6.13表面温度和端子温升要求:

a、供電插头和車輛插头的抓握部位,其允許的最高温度不應超过:金屬部件50℃,非金屬部件60℃

b、供電插头和車輛插头可以接觸的非抓握部位允許温度不應超过:金屬部件60℃,非金屬部件85℃

c、端子的温升不超过50K

技術特性：

1、WS-800A温升試验仪可用于考核電器附件在接上負载電流时其表面發热情況，電极温升是否符合标準的要求，能有效檢測插銷和插座的插套是否偏薄，插头和插座是否配合良好；

2、WS-800A温升試验仪由負载電流調节部分、温度采集部分和數據處理软件部分三部份組成；

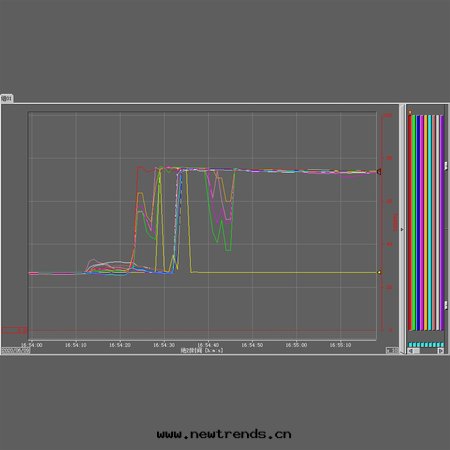

3、温升記录仪是行業認可的原裝日本橫河記录仪，能自動掃描、自動記录、打印測試温度數據，通过橫河公司專業數據處理软件可以生成各种報表，能以曲線、數字、棒图、總覽、報警、曆史画面显示且能打印；具有加電流时間與停止时間(0~99 .99S/M/H) 設定，可以設定通过電流負载时間與不加負载时間等功能；並周期性循环工作等功能（選項）。

4、特别适合電動汽車充電槍的插头插座温升試验；

功能

1、試验電流：DC0-800A连續可調（其它規格可定制）

2、輸出電壓：DC0-20V连續可調

3、測試工位：一个

4、測試模式：连續模式(可選通斷模式）

5、温度通道：12通道（自動記录、打印測試温度，通过數據處理软件可以生成各种報表，能以曲線、數字、棒

图、總覽、報警、曆史画面显示且能編輯和打印）

6、温度測試範圍：-50℃～260℃

7、温度記录仪存儲时間：1S 10S 30S 1min 10min可選

8、外形尺寸：630×750×1300mm(宽×深×高)

9、重量：约200Kg

負载電流調节部分：

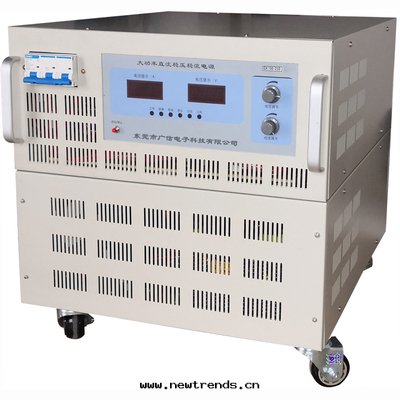

GX20800大功率負载電源內部采用IGBT模块調整模式，具體高效能、高精度、高稳定性等特性，主要應用于科研單位、實验室和電子産線等需要高效電源測試时使用。

技術參數

温度采集部分

特點

显示直觀，操作簡單

◆5.7英寸宽视角高分辨TFT彩色液晶屏

◆曲線、數字、棒图、總覽、報警、曆史画面显示

◆通过网絡在PC機显示本體画面

◆多功能方向键操作

豐富的測量類型，卓越的性能

◆mV，TC，RTD，DI万能輸入

◆1s，測量周期(最短)

◆測量/显示精度:±0.05% of rdg(直流電壓)，±0.15% of rdg(热電偶，热電阻)

數據安全保證

◆400MB大內存

◆最大2GB CF卡數據保存(選配件)

◆USB接口支持(選配件)

◆二進制數據保存

◆网絡化双重數據備份

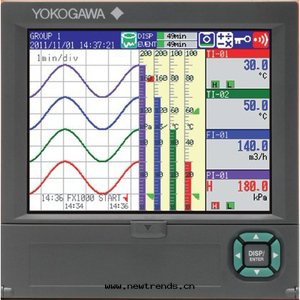

FX1012記录仪技術參數

（* 不包括RJC精度；斷偶檢測功能Off时）

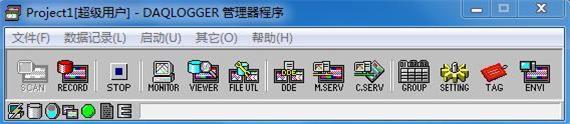

DAQLOGGER數據處理软件

DAQLOGGER保存的數據文件以及通过FTP等方式傳輸到文件服务器的數據文件，都可以利用此软件進行再显示、文件轉換或打印輸出。

利用此软件在PC上对DXAdvanced進行各种設置，然後将設置數據發送到DXAdvanced，並可以保存到PC硬

盘中。

數據浏覽

此功能可以将DXAdvanced保存的數據以曲線显示、數字显示等形式進行显示，还可以打印显示的數據。另外，

可以对光标指定的數據進行區間运算，还可以将其轉換成ASCII碼及MS-Excel等格式的文件。

标準配置

1、20V/800A大功率直流負载電源一台

2、12通道温升記录仪一台（日本YOKOGAWA産）

3、温度測試線24米（美國OMEGA産，TT-K-30-SLE，已连接在記录仪上）

4、數據處理软件一套（日本YOKOGAWA,DAQLOGGER）
