符合标準：試验符合BS1363.1:1995第9.3.1条（图2a和图2b）标準。

适用範圍：

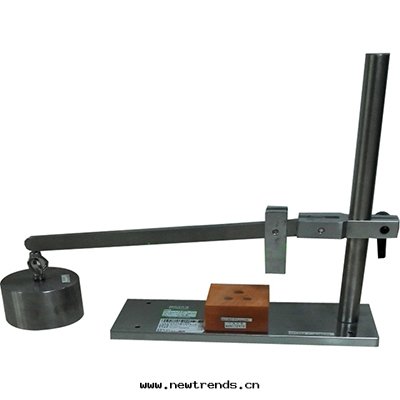

GX-7830彈性外殼機械強度試验裝置适用于測試BS插头在正常裝配和接線等使用过程中，不会因过度壓力而導致带電零件刺穿可觸及外表面或使爬電距離和電气間隙降到規定的要求下。

試验方法：

将試樣插銷插入到該試验裝置中的木安裝块上，用表面積为25.0～25.2mm2且底部倒角为2.0～2.5mm的壓錘壓在試樣任意選擇的位置上。通过重錘施加壓力230～240N。每次試验时，将試樣上所有導電部件连接在一起，在其與接地的壓錘之間施加AC2000±60V/50HZ的電壓，保持60～65S的时間。

判定方法：

試验期間，試樣不得出現閃絡或擊穿。用BS EN 61032：1998中試验指針11施加28～30N的力，應不可觸及带電零件。

主要配置：

1、施力範圍：230～240N；

2、壓 錘：D底部倒角R为2.0～2.5,面積为25.0～25.2mm2 ；

3、按BS1363.1-1995 中图2b 要求配置符合測試尺寸要求的硬本闆，數量为1个；
