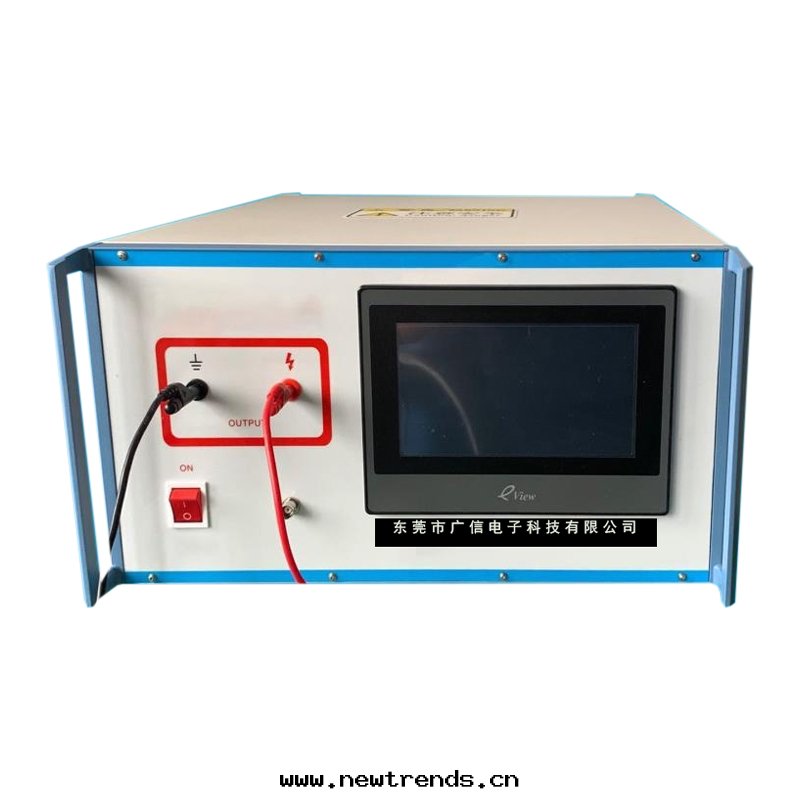

GC-15電子脈沖發生器是符合GB 9706.8、IEC62638和GB4943.1-2022标準要求。用于直流燈抗脈沖能力。

工作原理

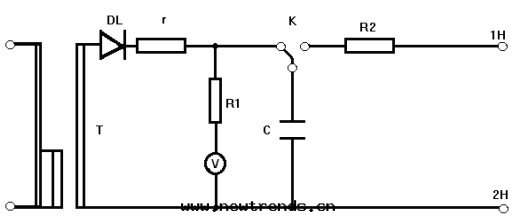

GC-15電子脈沖發生器的工作原理框图如图一所示，調节變壓器T的輸入電壓。升壓後由高壓矽DL構成半波整流電源，經充電電阻r向高壓電容C充電，直至3000V，然後由控制回路每間隔一定时間控制放電開關K，使之放電，于是電容C上儲存的能量進行輸出，形成沖擊電湧波，調节高壓變壓器T輸入電壓即可改變充電直流電壓的大小，直流高壓經電阻R1分壓，由試验電壓表直接显示。

技術參數

◆直流高壓：1.5-3.5 kV

◆主電容容量：0.42uf± 5%

◆間隔时間：3-99秒

◆沖擊次數：1-9999次

◆极    性：正

◆工作電源：單相220V/50Hz

◆功    耗：50 VA

◆外型尺寸(宽、高、深）：420×220×480(mm)

◆重    量 ：10 kg
