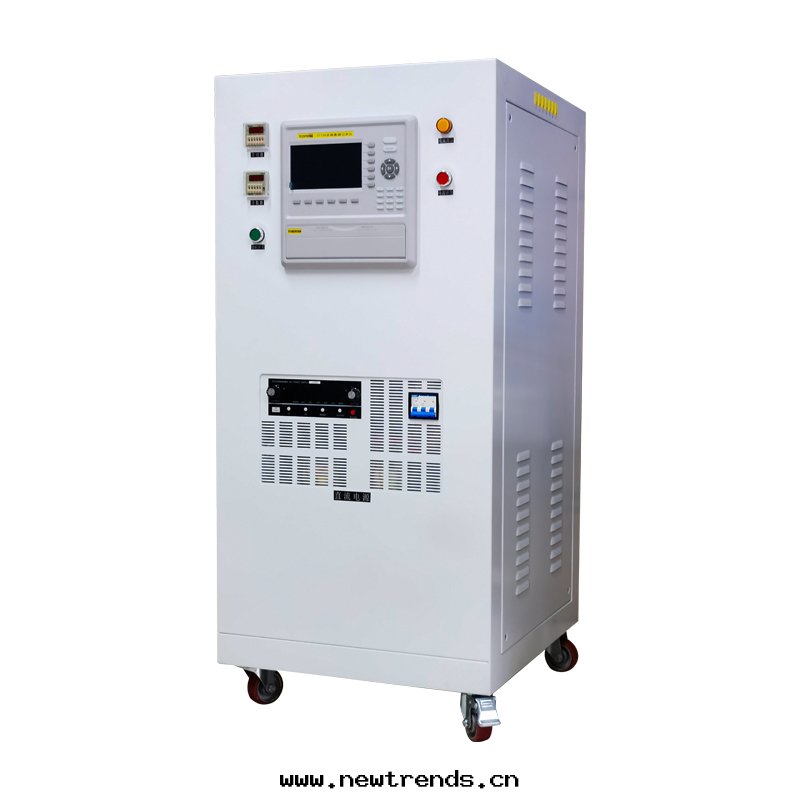

型号：WS-500A

産品用途：用于考核電器附件在接上負载電流时其表面發热情況，器件温升是否符合标準的要求。

符合标準：GB/T20234.1-2015 GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884

概述：

WS-500A温升試验仪亦可做充電槍温升試验；依據GB/T20234.1-2015《電動汽車傳導充電用连接裝置 第1部分：通用要求》、GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884及其他電器附件的有關标準研制而成。GB/T20234.1-2015《電動汽車傳導充電用连接裝置 第1部分：通用要求》6.13表面温度和端子温升要求:

a、供電插头和車輛插头的抓握部位,其允許的最高温度不應超过:金屬部件50℃,非金屬部件60℃

b、供電插头和車輛插头可以接觸的非抓握部位允許温度不應超过:金屬部件60℃,非金屬部件85℃

c、端子的温升不超过50K

技術特性：

1、WS-500A温升試验仪由負载電流調节部分、温度采集部分和數據處理软件部分三部份組成；

2、温升記录仪能自動掃描、自動記录、打印測試温度數據，通过專業數據處理软件可以生成各种報表，能以曲線、數字、棒图、總覽、報警、曆史

  画面显示且能打印；具有加電流时間與停止时間(0~99 .99S/M/H)設定，可以設定通过電流負载时間與不加負载时間等功能；並周期性循环工作

  等功能（選項）。

3、特别适合電動汽車充電槍的插头插座温升試验；

功能

1、試验電流：DC0-500A连續可調

2、輸出電壓：DC0-10V连續可調

3、測試工位：一个

4、測試模式：连續模式/通斷模式

5、温度通道：8通道（一通道記录電流，一通道記录环境温度，六通道記录産品温升;自動記录、打印測試温度，通过數據處理软件可以生成各种

  報表，能以曲線、數字、棒图、總覽、報警、曆史画面显示且能編輯和打印）

6、温度測試範圍：-50℃～260℃

7、温度記录仪存儲时間：1S-999S可調

8、外形尺寸：630×750×1700mm(宽×深×高)

9、重量：约100Kg

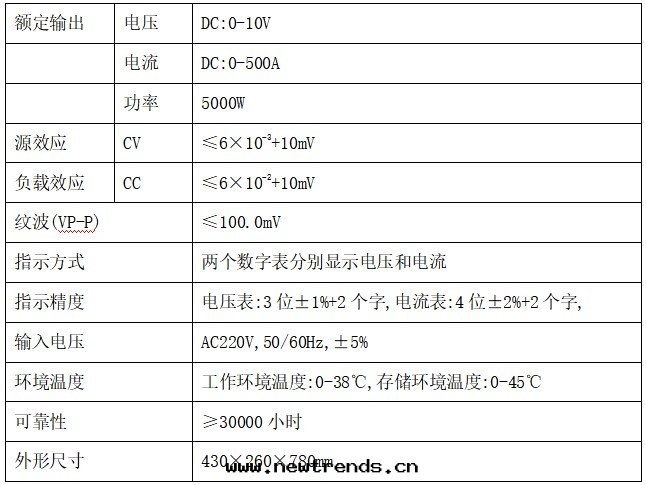

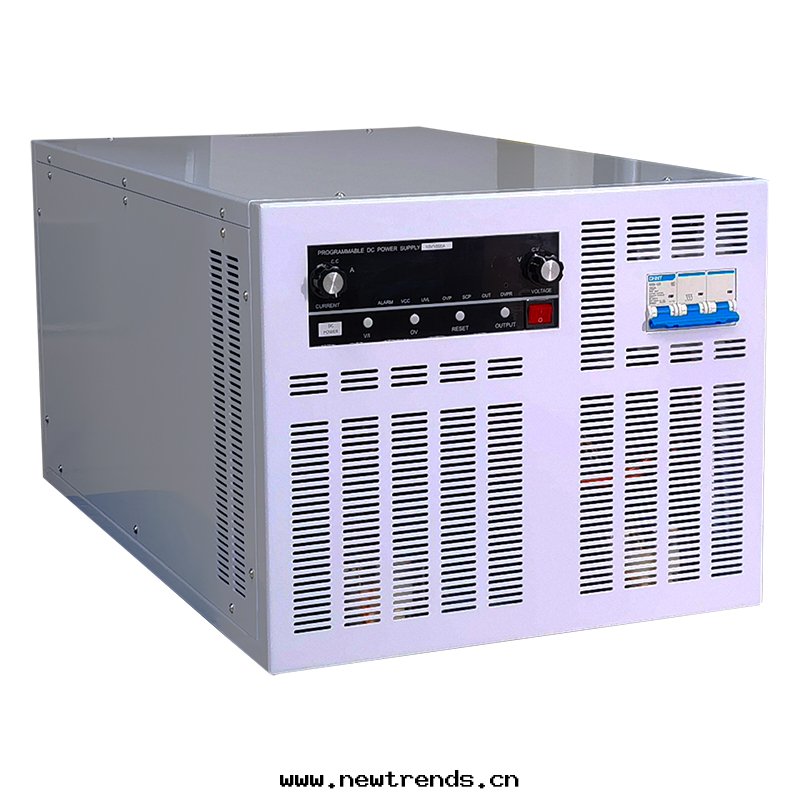

負载電流調节部分：

GX10-500大功率負载電源內部采用IGBT模块調整模式，具體高效能、高精度、高稳定性等特性，主要應用于科研單位、實验室和電子産線等需要高效電源測試时使用。

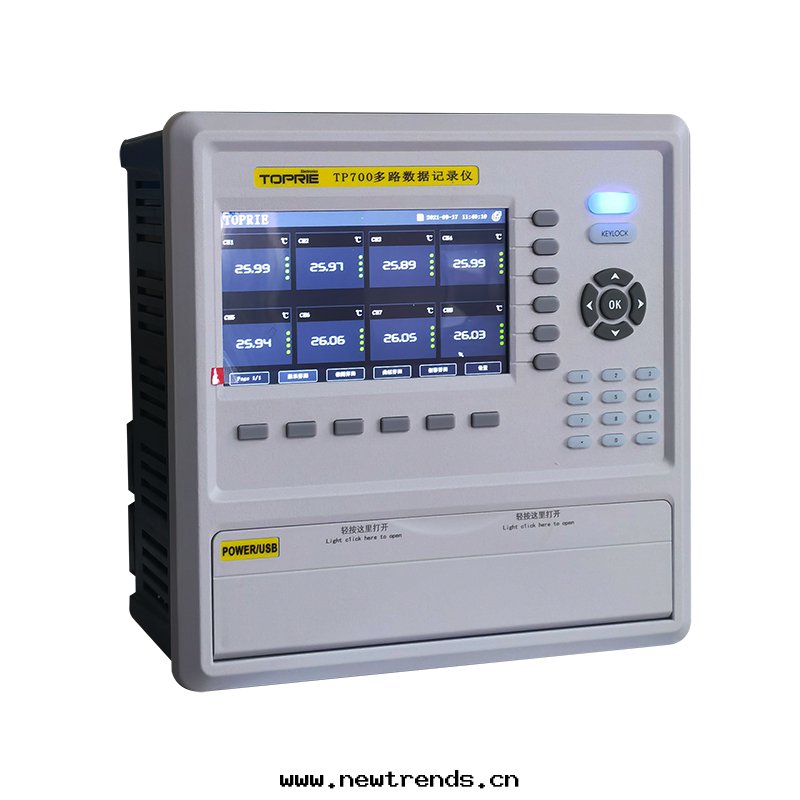

温度采集部分

概述

觸摸屏温升記录仪主要由觸控液晶屏、按键、ARM微處理器为核心的主闆、主電源、外供變送器電源、數據采集闆、信号輸出闆、大容量FLASH等構成：

◆可配備不同類型的智能數據采集控制闆，根據應用要求選擇。

◆內置大容量FLASH，可通过U盘快速将FLASH中的數據下载到U盘再轉存到計算機中。可訂制2G字节容量，存儲更多數據， 最快1秒記录一次所有通道的數據。

◆數字显示界面、棒图显示画面、實时（曆史）曲線画面、報警數據页面。

◆曆史曲線读數光标功能。

◆可參數設置多點報警功能。

特點

◆不需要笔和紙記录，日常維護工作量非常小，运行費用低；

◆采用高亮度觸控彩色TFT液晶屏，CCFL背光、画面清晰；

◆采用ARM微處理器，可同时實現多路（最高支持64路以及更多路）信号采集、記录、显示和報警；

◆采用70MB 大容量的FLASH 閃存芯片存貯曆史數據，掉電永不丢失數據；

◆全隔離万能輸入，可同时輸入多种信号，無需更換模块，直接在仪器上設置即可；

◆显示工程量數據的數值範圍更宽可显示6位數值：-999，99~1999.99；

◆可以進行參數設置、显示工程位号，工程單位，有流量累積等功能；

◆配備标準USB2.0接口。可使用鼠标键盘方便操作，輸出曆史數據轉存快捷方便；

◆标準串行通訊接口，带光偶隔離的RS485和 RS232C以及以太网；

◆支持标準ModBus RTU 通訊協議（選配功能），除支持本公司數據管理软件外，还支持其它組态软件；

◆采用國際名牌開關電源，能在交流電源AC 85V~265V宽電壓範圍內正常工作；

显示

◆7寸彩色TFT觸摸 LCD

◆數显画面、棒图画面、實时（曆史）曲線画面、報警显示画面共四个基本画面。(8通道含有綜合界面)

◆數字显示範圍-999.99~1999.99，24位AD轉換器；
◆實时曲線記录間隔1秒~9999秒，对應整屏曲線时間30秒~300分；
◆曆史曲線查看間隔从1秒到9999秒连續可設。

温度采集仪技術參數

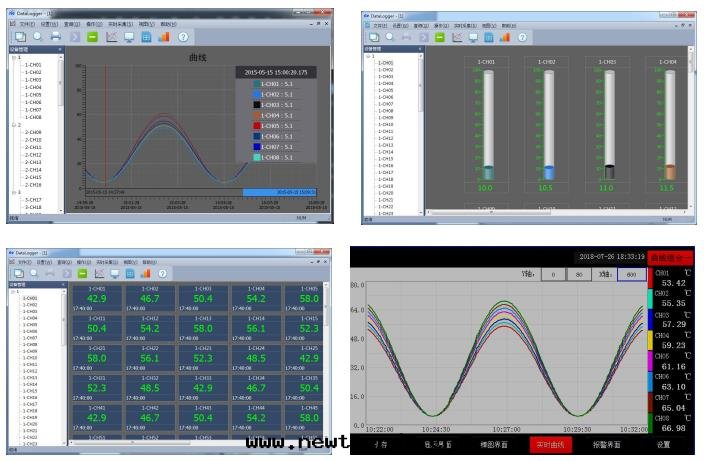

DAQLOGGER數據處理软件

DAQLOGGER保存的數據文件以及通过RS232、以太网等方式傳輸到電腦，都可以利用此软件進行再显示、文件編輯或打印輸出。

标準配置

1、10V/500A大功率直流電源一台

2、8通道温升記录仪一台

3、温度測試線(OMEGA)16米（已连接在記录仪上）

4、數據處理软件一套

5、電腦（聯想）一套

6、高温導热胶一套
