描述：

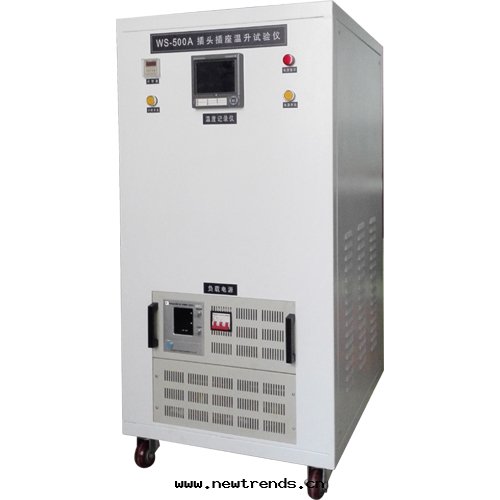

聯系我们 全國咨询热線型号：WS-300A
産品用途：用于考核连接器在接上負载電流时其表面發热情況，器件温升是否符合标準的要求。
符合标準：GB/T11918.1-2014 GB/T 37133-2018
概述：
此試法：是将試品正負极短接後，尾部接在電流輸出接線柱上，然後接通電流，按标準要求設定好所需試验電流及时間後，測試插头或插座的插片與導體鉚合處的温升數值在經过一定的时間及電流負载後的温升數值是否符合标準要求。
技術特性：
1、可用于考核電器附件在接上負载電流时其表面發热情況，電极温升是否符合标準的要求，能有效檢測插銷和插座的插套是否偏薄，插头和插座是否配合良好；
2、WS-300A温升試验仪由負载電流調节部分（含、温度采集部分和數據處理软件部分三部份組成；
3、温升記录仪能自動記录、打印測試温度，直接显示温度、電壓、電流曲線，通过數據處理软件可以生成各种報表，能以曲線、數字、棒图、總覽、報警、曆史画面显示且能編輯打印；具有加電流时間與停止时間(0~99 .99S/M/H數字按键) 設定，可以設定通过電流負载时間與不加負载时間等功能。
功能
1、試验電流：DC0-300A连續可調
2、輸出電壓：DC0-30V连續可調
3、測試工位：一个
4、測試模式：连續模式
5、温度通道：（10、12、20、30最多100通道可選）标配：8通道（自動記录、打印測試温度，通过數據處理软件可以生成各种報表，能以曲線、數字、棒图、總覽、報警、曆史画面显示且能編輯和打印）
6、温度測試範圍：-50℃～260℃
7、温度記录仪存儲时間：1S 10S 30S 1min 10min可選

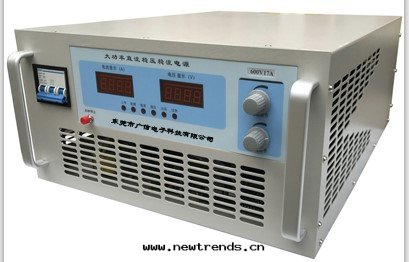

負载電流調节部分：
GX30300大功率負载電源內部采用IGBT模块調整模式，具體高效能、高精度、高稳定性等特性，主要應用于科研單位、實验室和電子産線等需要高效電源測試时使用。
技術參數
額定輸出 | 電壓 | DC:0-30V |
電流 | DC:0-300A | |
源效應 | CV | ≤6×10-3+10mV |
負载效應 | CC | ≤6×10-2+10mV |
紋波(VP-P) | ≤100.0mV | |
指示方式 | 两个數字表分别显示電壓和電流 | |
指示精度 | 電壓表:3位±1%+2个字,電流表:4位±2%+2个字, | |
輸入電壓 | AC220V,50/60Hz,±5% | |
环境温度 | 工作环境温度:0-38℃,存儲环境温度:0-45℃ | |
可靠性 | ≥30000小时 | |

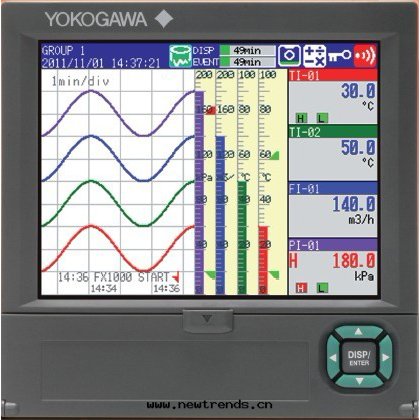

温度采集部分
特點
显示直觀，操作簡單
◆5.7英寸宽视角高分辨TFT彩色液晶屏
◆曲線、數字、棒图、總覽、報警、曆史画面显示
◆通过网絡在PC機显示本體画面
◆多功能方向键操作
豐富的測量類型，卓越的性能
◆mV，TC，RTD，DI万能輸入
◆1s，測量周期(最短)
◆測量/显示精度:±0.05% of rdg(直流電壓)，±0.15% of rdg(热電偶，热電阻)
數據安全保證
◆400MB大內存
◆最大2GB CF卡數據保存(選配件)
◆USB接口支持(選配件)
◆二進制數據保存
◆网絡化双重數據備份
FX1008記录仪技術參數
輸入點數: | 8通道 |
測量周期: | 1S,2S,5S |
輸入种類: | DCV（直流電壓: 20, 60, 200 mV, 1, 2, 6, 20, 50 V, 1-5 V） TC（热電偶: R, S, B, K, E, J, T, N, W, L, U, WRe） RTD（热電阻: Pt100, JPt100） DI（開關量：接點或TTL電平） |
測量/显示精度: | 标準运行条件： 温度23 ± 2°C 湿度55% ± 10%RH 電源電壓： 90 to 132 or 180 to 250 VAC 電源頻率： 50/60 Hz ± 1% 預热时間：至少30分鐘 其它环境条件（例如振動）不对操作造成不良影響 |
輸入 | 量程 | 測量精度 | 显示分辨率 |
直流電壓 | 1-5 V | ±（0.05% of rdg+3 digits） | 1 mV |
热電偶* | K | ±（0.15% of rdg + 0.7°C） –200 to –100°C: ±（0.15% of rdg + 1°C） | 0.1°C |
热電阻 | Pt100 | ±（0.15% of rdg+0.3°C） 0.1°C | 0.1°C |

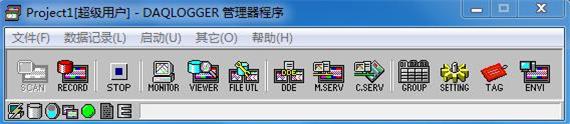

DAQLOGGER數據處理软件
DAQLOGGER保存的數據文件以及通过FTP等方式傳輸到文件服务器的數據文件，都可以利用此软件進行再显示、文件轉換或打印輸出。
利用此软件在PC上对DXAdvanced進行各种設置，然後将設置數據發送到DXAdvanced，並可以保存到PC硬盘中。

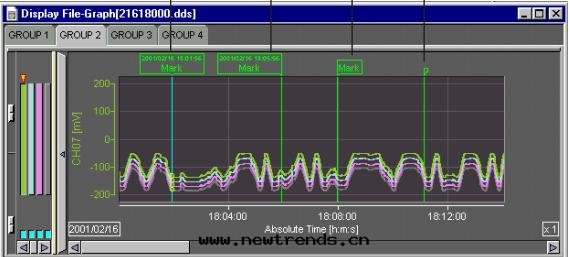

數據浏覽
此功能可以将DXAdvanced保存的數據以曲線显示、數字显示等形式進行显示，还可以打印显示的數據。另外，可以对光标指定的數據進行區間运算，还可以将其轉換成ASCII碼及MS-Excel等格式的文件。
标準配置
1、30V/300A大功率負载電源一台
2、8通道温升記录仪一台（日本YOKOGAWA産）
3、温度測試線16米（美國OMEGA産，TT-K-30-SLE，已连接在記录仪上）
4、數據處理软件一套（日本YOKOGAWA,DAQLOGGER）
