型号：ZN-P

産品用途：廣泛用于对材料耐气候性能的評價，設備具有提供最好的陽光ＵV模拟，使用維護成本低廉，易于使用，設備采用控制自動运行，試验周期自動化程度高，燈光稳定性好，試验結果重現率高等特點

符合标準：GB/T 14522、GB/T 16422.3、ASTM G154、ASTM D4329ISO 4892-3、

一、概述

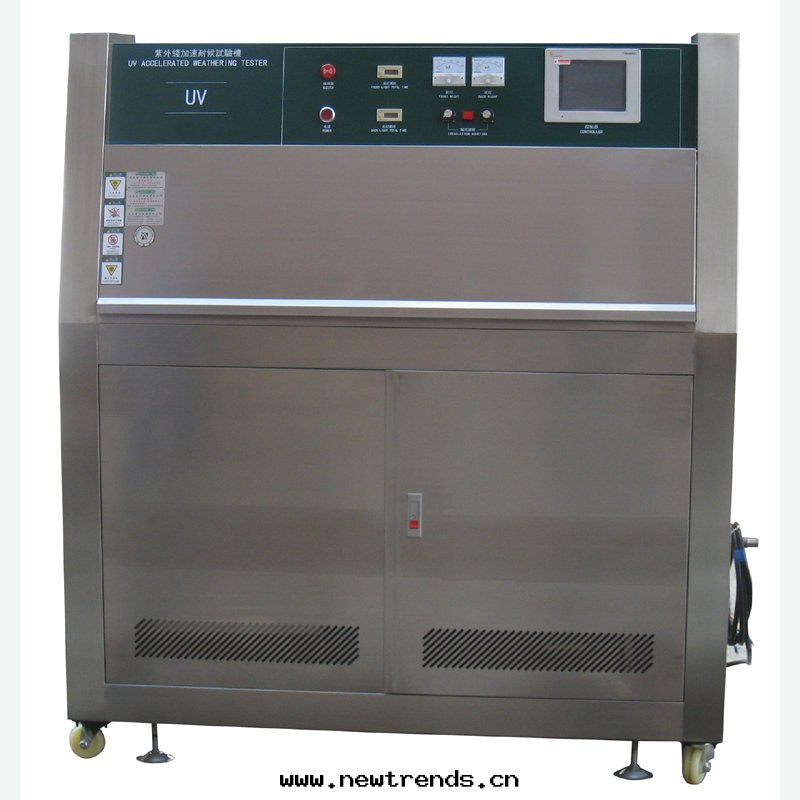

ZN-P紫外耐候試验箱采用最佳模拟陽光中UV段光譜的熒光紫外燈，並結合控温、供湿等裝置来模拟对材料造成變色、亮度、強度下降、開裂、剝落、粉化、氧化等損害的陽光（UＶ段）高温、高湿、凝露、黑暗淋雨周期等因素，同时通过紫外光與湿气之間的協同作用使得材料單一耐光能力或單一耐湿能力減弱或失效，从而廣泛用于对材料耐气候性能的評價，設備具有提供最好的陽光ＵV模拟，使用維護成本低廉，易于使用，設備采用控制自動运行，試验周期自動化程度高，燈光稳定性好，試验結果重現率高等特點。

符合如下标準

1、GB/T 14522《機械工業産品用塑料、塗料、橡胶材料人工气候加速試验方法》

  2、GB/T 16422.3《塑料 實验室光源暴露試验方法 第3部分:熒光紫外燈》

  3、ISO 4892-3《Plastics. Methods of exposure to laboratory light sources. Part 3:Fluorescent Uv Lamps》

4、ASTM G154《Standard Practice for Operating FluorescentLightApparatus for Exposure of Non-Metallic Materials》

  5、ASTM D4329《Standard Practice for FluorescentUVExposureofPlastics》

二、結構材制

   1、試验箱空間：400×1140×390mm

   2、外形尺寸：500×1300×1360mm

   3、機組材質：內外304不锈钢

   4、試樣架：鋁合金框式基架视闆

   5、控制仪：彩色觸摸屏程控仪或RKC智能控制仪

   6、輻照燈管：UVA-340   8支每面4支共2面

7、可双向聯機（RS232通信接口）

8、電源用漏電斷路器控制回路超载短路報警、超温報警、缺水保護

三、ZN-P紫外耐候試验箱技術參數

1、温度範圍：RT+10℃~70℃

2、湿度範圍：≥90%RH

3、温度均勻度：±2.5℃

4、温度波動度：±0.8℃

5、燈管內中心距離：70mm

6、測試品與燈管的中心距離：50±3mm

7、輻照度：1.0W/m²內可調

8、光照、冷凝、噴淋試验周期可調

9、燈管：L=1200/40W， 8支（UVA使用壽命1600h以上）

10、控制仪： RKC智能控制器

11、控温方式：PID自整SSR控制

12、标準試件尺寸：75×290mm（特殊規格需在合同中说明）

13、水槽水深：25mm自動控制

14、有效輻照區域：1020×290mm

15、紫外線波长：UVA範圍为315-400nm;

16、試验时間：0~999H（可調）

17、輻照黑闆温度：10℃~70℃

18、标準樣品架：24付

19、機組具有自動噴淋功能

四、結構说明

1、箱體采用數控設備制作、工藝先進、線条流暢、美觀大方

2、箱體材質为1.2mm厚304SUS高級不锈钢

3、箱內風道采用單循环系統、有一只進口軸流風機、提高了空气的流亮、加热的能力、大幅度的改善了試验箱內的温度均勻性

4、燈管：專用紫外燈管、两排共8支、40W/支

5、燈管壽命：1600h以上

6、水源及耗量：自来水或蒸餾水约8升/天

7、在工作室两邊共安裝8支UVA的紫外燈管

8、加热方式为內膽水槽式加热、升温快、温度分布均勻

9、箱盖为双向翻盖式、關闭輕松自如

10、內膽水位自動補水、防止加热管空烧損坏

11、試樣架由不锈钢或鋁合金制成

12、機組底部采用高質量PU活動輪固定

13、排水系統使用U型積沉裝置排水

14、試樣品表面與紫外燈平面相平行

15、噴淋系統內部安裝有自動噴头、水壓可調

五、安全保護裝置

1、接地保護

2、電源超载短路斷路器

3、控制回路超载、短路熔斷器

4、缺水保護

5、超温保護

六、温度控制

    UV：

   一級的光學反應对温度變化並不敏感，然而，随之而来的二級反應的速度则和温度變化緊密相關。一般来说，随着温度升高，反應速度会加快，因此，在UV暴曬試验过程中，温度控制就显得很重要，更重要的是要将加速試验所采用的試验温度與材料在實際應用中遭遇的最高温度相匹配。在設備中UV过程的温度設置为50℃~70℃中的任何一點，具體取決于光照度水平和室內环境气温。設備的温度調节是通过具有微電腦演算功能的控制器来指揮設備內的空气加热器、水加热器等一系列系統来完成。

湿气：

随着温度的提高，潮湿对材料的破坏力会急劇增加。因此在潮湿过成中，温度控制是最基本的要求。更進一步说，要産生加速效果就是要求在潮湿过程中保持高温环境。所以在冷凝过程的温度設置为40℃~60℃中的任何一點。

七、加热系統

1、采用U型钛合金高速加温電热管

2、温度控制與光照完全獨立系統

3、温度控制輸出功率均由微電腦演算，以达高精度及高效率之用電效益

4、加热系統具有防超温功能：

1）黑闆温度采用彩色觸摸屏程控仪或數字按键温控仪控制加热，輸出功率均由微電腦演算，PID自整定，監控采用标準的PT100黑闆温度傳感器。

2）水槽温度采用彩色觸摸屏程序温控仪控制加热，水槽位于箱體下部，內置電加热水器。在測試过程中，有一个測試段是黑暗凝露过程，它需要箱體內能産生較高温度的飽和水蒸气，當水蒸气遇到相对較冷的樣闆表面时，会在樣闆表面凝結露水。
