型号：LS-1

産品用途：用于電工電子産品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8防水等級檢測用途

符合标準：IEC60529、GB4208-2008《外殼防護等級(IP代碼)》、GB7000等标準

概述：

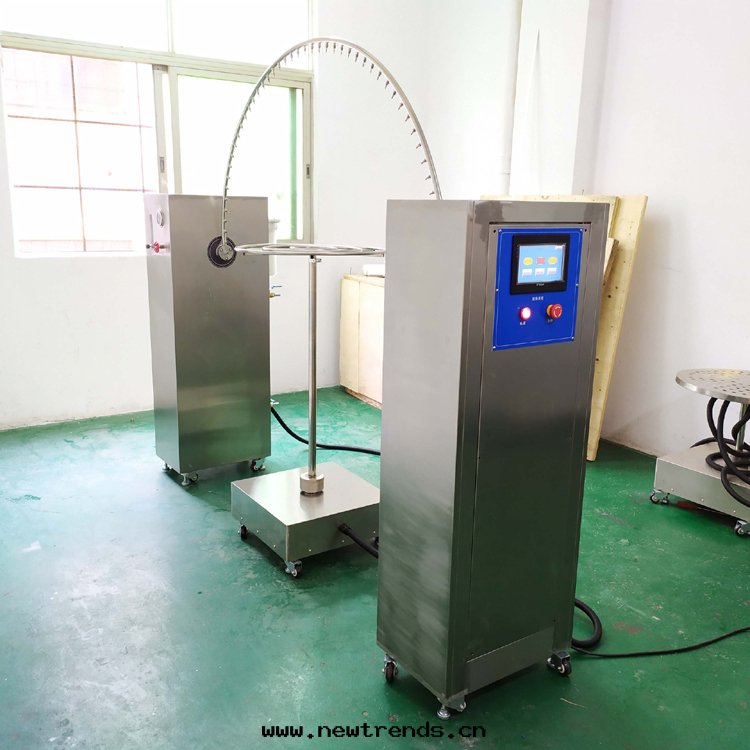

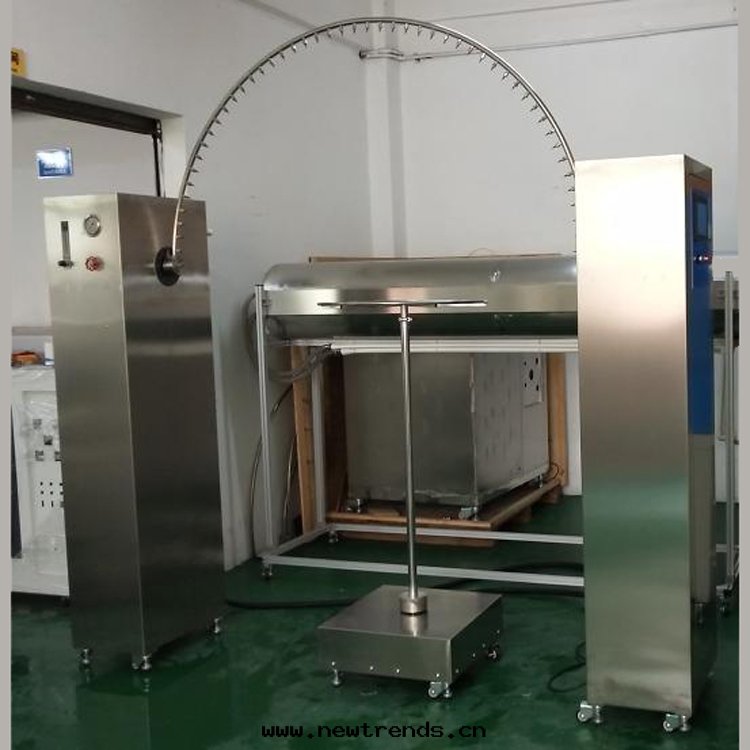

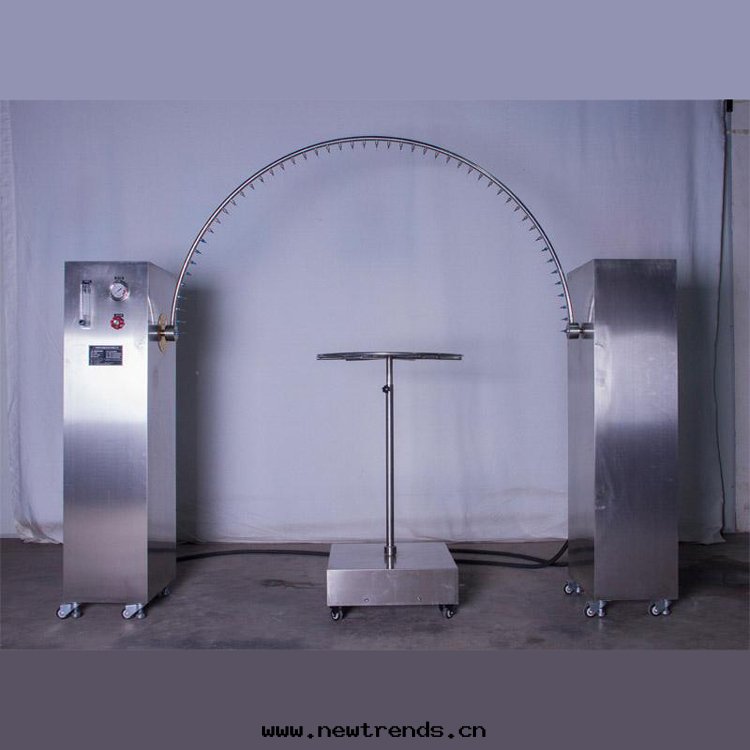

  LS-1擺管淋雨試验裝置系根據IEC60529、GB4208-2008《外殼防護等級(IP代碼)》、GB7000等标準要求設計制造，用于電工電子産品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8防水等級檢測用途。

IP防水等級試验機該成套設備由垂直滴雨試验裝置（IPX1 、IPX2）、擺管淋雨試验裝置(IPX3 、IPX4)、手持花灑头(大物件IPX3 、IPX4)、防噴水試验裝置（IPX5、 IPX6）、IPX7潛水試验裝置、IPX8加壓試验裝置、智能供水系統、可傾斜旋轉载物台、綜合操作控制柜組成。

一、LS-1擺管淋雨試验裝置主要技術參數：

1、擺管半径： 400mm,600mm,800mm,1000mm,1200mm,1400mm,1600mm可選

2、噴孔：Φ0.4mm；两孔間距：50mm（活動噴头，可方便拆卸）；

3、擺管擺幅：0-350度任意可調；

4、擺管內径：Φ15mm（不锈钢管材）；

5、擺管高度：擺管中心距離地面1.5m；

6、淋雨水壓：50～150kpa（可調，需以流量为準）；

7、試樣轉台：轉台半径(試樣轉台)R600mm，高度可調（手動調节），試樣轉台轉速：0～10r/min（可調）；

8、試验时間：可設定試验时間（0～999min可調）；

9、負载通電时間：0～99min（可調），连續/周期控制；（非本機電源）

二、結構與材質：

   擺管半径为0.4m，開孔數總共为25个；

擺管半径为0.6m，開孔數總共为37个；

擺管半径为0.8m，開孔數總共为50个；

擺管半径为1.0m，開孔數總共为62个；

擺管半径为1.2m，開孔數總共为75个；

擺管半径为1.4m，開孔數總共为87个；

擺管半径为1.6m，開孔數總共为100个；

（标配为擺管半径1.0m，其它擺管为用戶選配）

1、擺管半径为1000m，開孔數總共为62个，並配有适當的堵头，可方便随时進行IPX3或IPX4防水等級測試；控制擺管的轉動，一端固定在地面上，另一端

（進水部分）可在不锈钢材料制成的槽形滑軌上左右滑動調节宽度（根據擺管的不同半径），試验台同樣安裝在滑軌上並可左右滑動，以便換裝不同規格

　擺管时可調整轉盘在擺管的中心位置（本套裝置只配有一根擺管）；

3、擺管、法蘭、及增壓水泵控制箱均用不锈钢材料制成；

4、擺管進水部分與增壓裝置连接采用水管快速接头连接，方便而且快捷；傳動裝置；配用伺服馬达減少不必要的機械磨損；

三、控制系統：

調节裝置：擺管为伺服馬达傳動，轉台为進口變頻器控制，由觸摸屏控制器（7〞蓝屏）設定，並在画面中显示擺動角度，擺動速度及轉盘轉速，試验时間及負载通電时間也可在觸摸屏里設定；

電器元件：伺服電機、放大器、觸摸屏等均为三菱原産品，變頻器为台灣品牌，其他電器等均为施耐德産品；

主要配置：觸摸屏、控制器、伺服電機、變頻器、流量傳感器、过濾器、減速機、增壓水泵、壓力傳感器、步進電機等；

四、滿足标準：

本設備可滿足GB4208-2008、IEC60529之規定的IPX3，IPX4防水等級測試要求；以及相等效的GJB150.8、GB2423.38、GB2423.23、GB/T10485等其他相等效的防水等級測試方法；防水等級測試主要用于試验材料在各种強度淋雨的环境下模拟動态运行，以評估該産品的工作品質。整套設備由一个主控柜控制，采用7寸威綸觸摸屏，可根據試验要求自主編写試验程序，操作簡便。配備一个0.5立方水箱和與之相配的水泵。
