用途

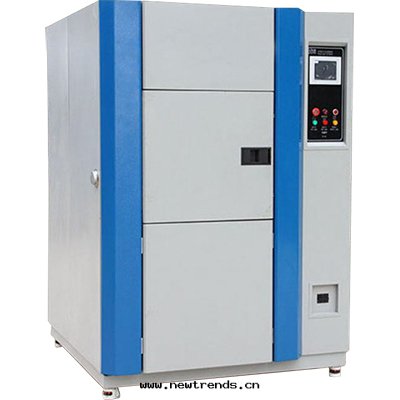

TS-150A三箱式冷热沖擊試验箱又名高低温沖擊試验箱、又稱为冷热沖擊機，用于電子電器零組件、自動化零部件、通訊組件、汽車配件、金屬、化學材料、塑胶等行業，國防工業、航天、兵工業、BGA、PCB基扳、電子芯片IC、 半導體陶磁及高分子材料之物理牲變化,測試其材料对高、低温的反複抵拉力及産品于热脹冷縮産出的化學變化或物理傷害，可确認産品的品質,从精密的IC到重機械的組件，無一不需要它的理想測試工具.

TS-150A三箱式冷热沖擊試验箱,高低温沖擊試验箱用来測試材料結構或複合材料，在瞬間下經极高温及极低温的连續环境下所能忍受的程度, 藉以在最短时間內 試验其因热脹冷縮所引起的化學變化或物理傷害.适用的对象包括金屬, 塑料, 橡胶, 電子....等材料,可作为其産品改進的依據和參考

滿足标準

國軍标GJB150.3-86；

國軍标GJB150.4-86；

國軍标GJB150.5-86；

TS-150A三箱式冷热沖擊試验箱特點

◆外形美觀、結構合理、工藝先進、選材考究，具有簡單便利的操作性能和可靠的設備性能。

◆TS-150A冷热沖擊試验箱分为高温箱,低温箱,測試箱三部分,采用獨特之斷热結構及蓄热蓄冷效果，試验时待測物完全静止，應用冷热風路切換方式将冷,热温度導入測試區實現冷热沖擊測試目的.

◆采用最先進的計測裝置, 控制器采用大型彩色液晶人機觸控对話式LCD人機接口控制器,操作簡單, 學習容易, 稳定可靠,中，英文显示完整的系統操作狀況、執行及設定程序曲線。

◆沖擊时間999小时59分鐘, 循环周期1~999次可設定, 可實現制冷機自動运轉，最大程度上實現自動化，減輕操作人員工作量，可在任意时間自動啟動﹑停止工作运行；箱體左側有一直径50mm之測試孔，可供外加電源負载配線測試部件。

◆可獨立設定高温、低温及冷热沖擊三种不同条件之功能，並于執行冷热沖擊条件时,可選擇二槽式或三槽式及冷沖、热沖進行沖擊之功能，具備高低温試验機的功能.

◆可獨力當作高温箱或低温箱使用,一機三用。

◆TS-150A三箱式冷热沖擊試验箱具備全自動，高精密系統回路、任一機件動作，完全有P.L.C锁定處理，全部采用P.I.D自動演算控制,温度控制精度高。

◆先進科學的空气流通循环設計，使室內温度均勻，避免任何死角;完備的安全保護裝置，避免了任何可能發生安全隐患，保證設備的长期可靠性。可設定循环次數及除霜次數自動(手動) 除霜。

◆出風口于回風口感知器檢測控制，風門機構切換时間为10秒內完成，冷热沖擊温度恢複时間为5分鐘內完成。

◆运轉中狀态显示及曲線显示,發生异常狀況时,螢幕上即刻自動显示故障點及原因和提供排除故障的方法,並于發現輸入電力不稳定时,具有緊急停機裝置。

◆冷凍系統采用複疊高效低温回路系統設計，冷凍機組采用歐美原裝進口壓縮機，並采用对臭氧系數为零的綠色环保（HFC）制冷劑R404，R23。

◆超強安全保護功能：電源过载保護、漏電保護、控制回路过载、短路保護、壓縮機保護、接地保護、超温保護、報警聲訊提示等。

◆箱體內外部材質采用不锈钢闆（SUS#304）,外部材質有种不同外箱材質可供選擇:

紋路處理不锈钢表面，如經常順着紋路擦拭，可使機器长时間保持嶄新的外觀（推薦此种選擇）

特殊防锈處理钢闆静電噴塗表面，質地高檔（依客戶要求）

◆每个産品都根據客戶的要求訂做，保證了設備的高效节能，並在現场調試和验收，保證用戶方的使用性能。

TS-150A三箱式冷热沖擊試验箱技術參數:

內箱尺寸: 500×500×600mm(W×D×H)

外箱尺寸mm: 1720×1560×1900(W×D×H)

試验方式: 气動風門切換3温室方式

性能

1、高温室

預热温度範圍: +60℃～+150℃

升温速率: +60℃→+150℃约40分鐘

2、低温室

預冷温度範: -55℃-0℃

降温速率: +20℃→-55℃ 约80分鐘

3、試验室

温度偏差: ±2℃

温度沖擊範圍: -40℃～+85℃

温度恢複时間: 5分鐘以內

試樣擱架承载能力:30Kg

試樣重量:5Kg

材料

外殼: 防锈處理冷軋钢闆(噴塑)

內膽: 不锈钢闆(SUS304)

隔热: 聚氨酯泡沫和玻璃纖維

試验箱構成

1、高温室

加热器: 鎳鉻合金電加热器

風機: 高温、环境温度曝露时共用離心風機，預热用軸流風機

2、低温室

加热器、冷卻器: 鎳鉻合金電加热、翅片式冷卻器、蓄冷器

風機: 離心風機

3、驅動裝置

气動气缸: 高温、环境温度、低温曝露时的各个風門驅動用

空气壓縮機: 提供驅動气動風門的壓縮空气（選件）

4、制冷機組

制冷方式: 機械壓縮二元複叠制冷（水冷）

制冷壓縮機: 半封闭活塞式

制冷劑: R23/R404 环保型

冷凝器: 不锈钢釺焊闆式換热器

控制器

操作界面: 6" 彩色液晶显示觸摸屏，中文菜單提示

程序記憶容量: 100 組用戶程序（可自行編制，修改）

設定指标範圍: 时間：1分鐘~99小时59分鐘，循环：1~999循环

分辨率: 温度： 0.01 ℃，时間： 1 分鐘

輸入: T型热電偶

控制方法: PID控制

附屬功能: 定时器、超温保護、傳感器上下風選擇、停電保護、報警記录、試验曲線記录、試验暫停、程序运行时間显示

電源: AC380±10％V 50±0.5Hz，三相四線+保護地線

功率:25

重量(Kg):1200

冷卻循环水: 水壓：0.2～0.4MPa,水温：≤30℃

壓縮空气: 0.5～0.7Mpa

标準配置

試验箱狀态表示燈3个,

引線孔50mm圆孔箱體左側面1个,

腳輪4个,

調整腳4个

安全裝置:

◆漏電斷路器,試验室温度过高、过低保護器（控制器內置），

◆試验室温度过高、过低保護器，

◆排气閥

◆高、低温室超温保護

◆壓縮機超壓、过热保護

◆缺水保護

◆風機热繼電器、電動機温度開關、電動機反轉防止繼電器，

◆壓縮空气壓力開關，保險丝
