型号：PA8000

産品用途：适用于家電、電機、電動工具、開關電源、電源适配器、UPS、信息通信、光伏、燈具、電子變壓器、電子元器件、低壓配電、航空航天等行業領域。

符合标準：IEC61000-4-7,IEC61000-3-3 和 IEC61000-4-15

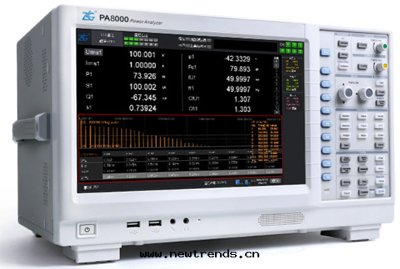

PA8000功率分析仪采用了先進的測量技術，保證了可靠的 測量準确度，可精确測量多相電壓和電流的電壓參數、電流參數、功率參數等；並支持采樣 波形显示、頻譜分析、諧波閃變分析等功能。

功能特性

◆可同步采集所有相，精确測量直流/交流電壓、電流和功率參數； 

◆可支持多达7相功率輸入。所有輸入通道間的電气隔離高达 5kV； 

◆PA8000功率分析仪的分辨率16位，基本精度0. 01%，測量带宽 DC，0.1Hz～5MHz，采樣率 2MS/s；   可确保以更高的精度測量更快的信号。适用于變頻器、變頻家電、電機、開關電源等对采樣率及带宽有极高要求的測量； 

◆采用專利的PLL倍頻技術，實現速度更快、動态範圍更廣的諧波測量，在諧波模 式下實現電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）測試。

◆可測量高达 5kHz 的變頻器基波信号諧波分析，滿足高带宽變頻器的測量需求。此外，可同时对輸入、輸出通道進行多諧波測量，最高可測量基頻的500次諧波； 

◆可通过外部傳感器測量扭矩和轉速，适合于電機和驅動應用； 

◆标配 USB、Ethernet、GPIB 和 RS-232 四种接口，並支持用戶通过此四种接口遠程 控制功率分析仪，此外还提供音頻輸入和音頻輸出接口； 

◆提供了豐富的測量分析功能。支持波形、趨勢图、柱狀图、FFT、向量图、諧波分 析、閃變分析、IEC 諧波測量、周期分析、波形运算、積分运算等功能； 

◆超大容量存儲（60G），可支持长时間的數據記录； 

◆配套的功率分析仪 PC 端管理软件 PAM 可通过 USB、Ethernet、GPIB 等方式與功率分析仪進行通信，管理功率分析仪的測量功能，實时獲取數據進行分析和存儲， 並提供強大的報表功能； 

◆12.1”彩色液晶显示器，1280×800分辨率。可显示更多參數和更詳细的波形细节；

◆提供豐富、快捷的功能按键，支持觸摸屏和鼠标键盘控制。

測量功能列表

PA8000功率分析仪有多个工作模式： 

常規模式:用于測量電壓、電流、扭矩、轉速、功率，並執行積分运算和波形运算；

常規測量分析模式:常規測量分析模式下可将常規模式下保存的測量數據回放並分析，大大便利了用戶对測量數據的觀察和分析； 

諧波模式:可对基波頻率在 0.5Hz~5kHz 的信号進行諧波測量； 

IEC 諧波模式:此模式可按 IEC61000-3-2 和 IEC61000-4-7 國際标準執行諧波測量；

電壓波動和閃爍模式:此模式下可按 IEC61000-3-3 和 IEC61000-4-15 國際标準執行電壓波動和閃爍測量；也可自設測量条件，生成測量結果報告； 

FFT模式:此模式可以通过 FFT(快速傅立叶變換)显示電壓U、電流I、功率 P和Q等輸入信号的頻譜；

周期測量分析模式:此模式下，可測量交流輸入信号各周期的電壓、電流、功率及其它參數。

技術參數
