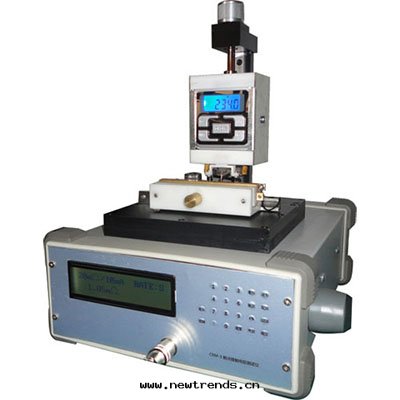

産品用途：最新開發的 CRM-3觸點接觸電阻測試仪，采用繼電器測試标準的 6VDC恒壓源，測試電流分为 1mA，10mA，100mA，1A，精度达到 1μA，完全滿足觸點接觸電阻这樣的動态微電阻測試；並通过設計專用的測試工裝，能模拟觸點接觸形式，从而獲取觸點接觸时的接觸壓力等參數条件。 由于接觸壓力、 測試電流的影響对觸點間接觸電阻这种動态電阻的影響是非常巨大的， 所以市面上的通用測試仪器是無法勝任測試觸點接觸電阻的任务的。CRM-3觸點接觸電阻測試仪專用測試仪器針对以上特性做了專門設計。

最新開發的 CRM-3觸點接觸電阻測試仪，采用繼電器測試标準的 6VDC恒壓源，測試電流分为 1mA，10mA，100mA，1A，精度达到 1μA，完全滿足觸點接觸電阻这樣的動态微電阻測試；並通过設計專用的測試工裝，能模拟觸點接觸形式，从而獲取觸點接觸时的接觸壓力等參數条件。

由于接觸壓力、 測試電流的影響对觸點間接觸電阻这种動态電阻的影響是非常巨大的， 所以市面上的通用測試仪器是無法勝任測試觸點接觸電阻的任务的。CRM-3觸點接觸電阻測試仪專用測試仪器針对以上特性做了專門設計。

四線式測試（四線測試/開爾文測試）原理

如下图所示，四線測量是将恒流源電流引入被測電阻 Rx的两根電流線 L1、L2和電壓測量端的两根電壓線 L3、L4分開，使得電壓測量端的電壓不再是恒流源两端的直接電壓，四線測量法比通常的測量法多了两根馈線，分開了電壓測量端與恒流源两端连線。由于電壓測量端與恒流源端斷開，恒流源與被測電阻 RX、馈線L1和 L2構成一个回路。送至電壓測量端的電壓只有被測電阻 RX两端的電壓，馈線電阻 RL1和RL2沒有送至電壓測量端，因此馈線電阻 RL1、RL2对測量結果沒有影響。馈線電阻 RL3和RL4对測量有影響，但影響很小，由于測試回路中的輸入阻抗（MΩ級）遠大于馈線電阻（Ω級），所以，四線測量法对于測量小電阻的準确度很高，这是对導通性能測試的最精确方法

通常電阻測試仪器是用大電流測試小電阻， 小電流測試大電阻。 由于方式的不同， 觸點間接觸電阻的測量完全和通用性仪器能提供的測量不同，必須采用小電流測小電阻，大電流測大電阻。

CRM-3觸點接觸電阻測試仪依照上述原理，采用恒壓源，提供最低 1mA的高精度恒流源。並采用最新低噪聲 24bit采樣芯片 AD7190，采樣精度最高可达 8.5nV，温度漂移 5nV/℃，能完全有效滿足觸點間接觸電阻这樣需求的小測試電流、 毫歐級動态電阻的檢測。 測試線采用低阻抗專用測試線，有效保障測量精度。

  由于对觸點間接觸電阻的影響因素还包括接觸力， 本測試夾具具有專門開發的高精度測力計，傳感器 300gf± 0.1gf。測力計采用 24Bit高精度測力傳感器 HX711，具備通信功能，为自動測試提供了可能。

獨立設計的測試夾具能对所夾持的被測觸點做 Y-Z两軸位移，測試探針可做 X-Y两軸位移，全系統可做 X-Y-Z三軸全向位移，能完全避免測量中重力的影響，可方便校正測量點，使用戶能对觸點表面各位置進行測量。

測試夾具大部分采用聚四氟乙烯材料制造， 該材料绝緣性好可避免測量中其它導體電阻的干擾，且耐磨性好，位移量控制精确度高。

手動測試夾具工作狀态描述

  如下图所示，全系統可做 X-Y-Z三軸全向位移，測試时，先用測試電极夾持觸點釘腳，如是平面型的觸點，则放置于電极夾上。

旋轉測力計 X軸位移旋鈕和測力計 Y軸旋鈕，並調整電极夾 Z軸旋鈕，将測試針接近觸點表面待測部位。

旋轉電极夾 Y軸旋鈕，将被測觸點（片）缓慢升起，接觸測試針，至測力計显示值达到要求接觸力时，停止旋動旋鈕，此时觸點被定位，不会自動降下。

CRM-3觸點接觸電阻測試仪特點

1、AD芯片更高級，由 14Bit提升至 24Bit，測試精度大幅提高 ；

2、恒壓恒流源改用更新更稳定的設計，提供精度更好、稳定性更好的測試電流，並增加提供 1mA的恒流源 ；

3、显示界面由 LED數碼管改为 LCD液晶屏，显示更直觀，信息量更豐富 ；

4、显示量程 0.01mΩ — 999.99mΩ ；

5、操作界面使用數字键盘形式， 可設置參數大量增加， 键盘使用微動開關， 壽命可靠 ；

6、增加信号輸入輸出端口，便于實施自動化測量 ；

7、增加通信模块，方便計算機統計 ；

8、采用分體式設計，測試仪器與測試模块分離，提高了測量仪器的使用效率，並可根據需求使用不同的測試模块，兼容性大大增強 ；

9、測力機構改为數字式設計，AD芯片同樣为 24Bit，可提供信号輸入輸出接口，增加伺服系統後，配合測試仪可做自動化檢測 ；

10、新設計的三軸位移機構更可靠，全绝緣且使用壽命更高；

11、測試電极設計更合理，避免觸點落入導致損坏或無法使用，鍍金层更厚，測試更可靠 。

CRM-3觸點接觸電阻測試仪技術參數

電源：220VAC，功率20W

外形尺寸：285×120×230mm

量程範圍：1A測試檔：0～1000mΩ（分辩率0.01mΩ）

100mA測試檔：0～200mΩ（分辩率0.01mΩ）

10mA測試檔：0～20mΩ（分辩率0.01mΩ）

測試電流：1A、100mA、10mA可選

觸點測試壓力：0～300gf（可調）
