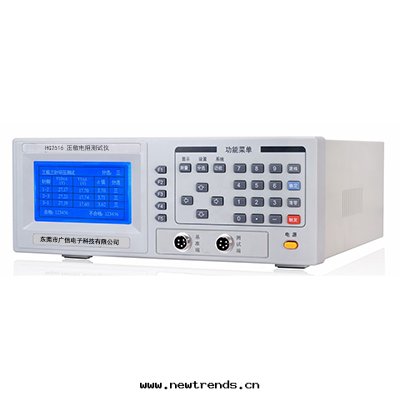

産品用途：HG2516壓敏電阻測試仪是針对壓敏電阻分選設備而專門設計配套的智能型測試仪器，主要用于測量限壓型伏安特性器件（壓敏電阻器、氧化鋅避雷器、稳壓管等）的壓敏電壓（UN）（或稱直流參考電壓），壓比Kr和漏電流（IL）進行測量。仪器的設計符合技術标準GB/T10193、GJB1782的規定。
HG2516壓敏電阻測試仪是針对壓敏電阻分選設備而專門設計配套的智能型測試仪器，主要用于測量限壓型伏安特性器件（壓敏電阻器、氧化鋅避雷器、稳壓管等）的壓敏電壓（UN）（或稱直流參考電壓），壓比Kr和漏電流（IL）進行測量。仪器的設計符合技術标準GB/T10193、GJB1782的規定。也可以用作一般直流電壓源、電流源使用，因此是一种多功能、多用途的實验室仪器。仪器精度高速度快(仪器三參數總測量时間<60ms)，操作方便(多功能阵列键盘與软件配合)，显示直觀(采用240*128的點阵LCD中文操作显示)，且所有參數均由仪器自動測量處理。
HG2516壓敏電阻測試仪具有两种觸發方式：聯機、手動。手動时不需觸發信号，而聯機时只可通过觸發信号或面闆上的觸發键進行觸發測量。手動分为夾住壓敏後電阻測一次或连續測試两种。手動與聯機測試时都将分選結果通过PLC接口輸出，聯機时为脈沖信号；手動时为電平信号可接分選指示燈。仪器輸出電壓可任意設置，若選擇适合的輸出電壓，可有效消除測試时的接觸電弧。仪器具面闆空白键可操作輸出電壓打開與關斷功能，以防觸電。
HG2516壓敏電阻測試仪技術參數
显示器 | 超大液晶显示 |
显示位數 | 5位 |
測量功能 | |
測量模式 | 單向三參數：UN、α、IL ； 單向單參數：UN1.0、UN0.1、V/I; 双向八參數：UN1.0A、UN0.1A、αA、ILA、UN1.0K、UN0.1K、αK、ILK; |
壓敏電壓UN | 5.00～1400.0V |
測量電壓精度 | 0.5%±0.1V |
漏電流IL | 0.00µA～2200.0µA |
漏電流精度 | ≤1%±2µA； |
壓比Kr | 0.000～999.9 |
非線性系數α | 0.000～999.9 |
測量速度 | 單向單參數：快速：40次/秒，中速：30次/秒,慢速：20次/秒； 單向三參數：快速：18次/秒，中速：12次/秒,慢速：8次/秒； 双向双參數：快速：9次/秒，中速：6次/秒,慢速：4次/秒； |
量程方式 | 自動，手動 |
觸發方式 | 內部，手動，外部 |
平均次數 | 1-255次 |
校正功能 | 短路清零 |
測量端 | 四線制（2个檢測端和2个驅動端)，5端 |
显示方式 | 直读，绝对偏差∆ABS、相对偏差∆%和分選結果 |
信号源 | |
輸出電壓 | 5～1445V，輸出準确度：≤0.5%±0.1V； |
定壓比例 | 0.0%～99.9% |
恒流精度 | 1000µA±5；100.0μA±2.0 |
分選和接口 | |
分選功能 | 內建比較器：合格、上超和下超 |
信号輸出 | BIN1~BN3,HI,IN、LO |
訊響 | OFF,IN,HI,LO |
极值設定方式 | 绝对數值輸入上下限數值,百分比輸入上下限+标稱值 |
接口配置 | RS-232C接口/HANDLER/USB Device/GPIB（選件） |
一般規格 | |
操作环境 | 0℃－40℃，≤90%RH |
電源要求 | 198V－242V(AC），47Hz －63Hz |
功耗 | ≤60 VA |
尺寸 | 335 mm(宽) x 120 mm(高) x 320 mm(深) |
重量 | 5.5kg |
