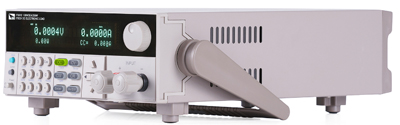

型号：IT8812

産品用途：應用于多种要求苛刻的測試场所，如LED照明，航空航天，汽車電子等多种領域。

符合标準：GB/T29843-2013

IT8800系列電子負载選型表

多功能宽範圍電子負载

IT8800系列單機功率从150W到55KW，並聯使用最大功率可达300KW。電壓，電流量測分辨率可达0.1mV，0.01mA，測量速度最高可达50KHz，數據存儲容量达100組，電流斜率可調，具有过功率，过電壓，过電流，极性反接保護功能，提供CC，CV，CW，CR，CZ五种工作模式，內置标準的RS232，GPIB，USB接口。常規動态測試，LIST測試，自動測試功能基礎之上提供外部模拟量控制，電池容量測試，針对LED Power Driver的CR-LED測試，OVP，OCP測試......性能卓越，功能強大，是您測試首選。

IT8812直流電子負载特點：

◆高可見度的真空熒光显示屏(VFD)

◆全數字化可編程接口

◆高达25KHz動态模式

◆電壓測量分辨率最高可达0.1mv,電流0.01mA

◆过電壓/过電流/过功率/过热/极性反接保護

◆電壓，電流測量速度最高可达50KHz

◆五种操作模式：定電壓，定電流，定電阻，定功率和定阻抗

◆遠程量測的功能

◆旋轉式編碼開關，操作快速

◆電池測試功能

◆記憶容量100組

◆可調電流上升速度0.0001A/us-2.5A/us

◆短路功能

◆動态測試功能，自動測試功能

◆配備防滑腳架的可攜式強固機箱

◆智能型風扇控制

◆內建BUZZER作为警告提示

◆斷電保持記憶功能

◆CR-LED測試

◆OCP,OVP測試

◆電壓上升速度測試

◆外部模拟量功能

◆支持VISA,USBTMC,SCPI通訊協議

◆內置RS232 ,USB ,GPIB标準通訊接口

◆可通过計算機進行软件監控

◆功能键內發光，使測試更加一目了然

LED電源測試專家

獨特的LED模式可供LED電源測試，可編程的LED的工作電壓，可應用于仿真LED的電流。

我们通常所说的LED恒流源輸出波形通常存在較大的電流漣波。正是因为漣波的存在，使得傳統電子負载的CR模式並不能真實模拟LED驅動带载的特性，会出現測試電壓或者電流不停抖動的情況。

IT8812電子負载在傳統的CR模式下，增加了二极管導通電壓的設置，使得加在電子負载两端的電壓大于二极管的導通電壓时，電子負载才工作，完全真實地模拟二极管工作的原理，所以IT8811電子負载可以模拟真實的LED測試时的電流漣波。

高达25KHz動态模式

動态測試操作能够根據設定規则使電子負载在两种設定參數間切換，此功能可以用来測試電源的動态特性。

可調電流上升下降速度

List模式让您可以準确高速的完成複雜的任意電流變化模式，並且这个變化模式可與內部或者外部信号同步，完成多準位带载的精密測試。

通过編輯順序文件的名稱，輸入單步數（2-84步），單步时間（0.00002S-3600S)及每一个單步的設定值和斜率,List功能使您生成多种複雜序列,滿足複雜的測試需求.斜率範圍最高可0.0001A/us-3A/us

電池測試功能

IT8812载電池測試功能面闆可設置三种電池測試關斷条件:關斷電壓、關斷容量、關斷时間，測試时電池電壓下降至關斷電壓或容量減少至關斷容量或到达設置放電时間时即自動停止放電，並計算出電池容量和放電时間，配合IT8800的監控软件还可以显示放電曲線。

電壓上升/下降时間測試

IT8812提供特有的電壓上升/下降时間測試。進入測試設置菜單，設置两个電壓點。開啟时間显示（display on timer）功能，屏幕上会显示时間，測試完成後，屏幕上会显示此上升/下降时間。

自動測試功能

IT8812自動測試功能十分強大，它可以模拟多种測試。總共可以編輯100个測試文件，还可以選擇将一个測試文件和另外一个測試文件鍊接。另外还可以選擇測試停止的条件：測試通过停止或測試失敗停止。可調节的電流上升下降速率可以让自動測試模拟各种測試波形。

OCP，OPP測試

IT8812过電流保護（OCP）有两种：硬件过流保護和软件过流保護。硬件过流保護通过狀态寄存器的OC位来表現。软件过流保護是通过菜單設置过流保護點来實現，並且还可以設定延遲时間。

过功率保護（OPP）也可以通过硬件和软件两种方式来實現。硬件过功率保護和软件过功率保護都是通过設置过功率保護来實現，不同的是软件过功率保護硬件会限定功率，软件过功率保護会報警並且使負载自動OFF。

支持两种带载模式

支持带载電壓的設置，並且提供两种带载模式，當選擇Living，表示工作跟随狀态；當選擇Latch，表示工作带载點锁存带载狀态，滿足您不同的測試需求。

監控软件

IT8812具有十分強大的監控功能，它可以同时監控多台電子負载，並且将各台的監控界面在同一个软件中显示，您可以點擊相應的标签来查看其对應仪器的控制情況，极大的方便了您的測試。为區分相同型号的不同仪器个體，您还可在配置菜單中編輯各台仪器的名稱，體現了软件的人性化。

IT8812電子負载技術參數

⁦⁤⁩⁠

⁠⁤⁦⁠⁢

⁡⁠⁧⁢⁥⁩⁨⁤

⁢⁣⁡⁥⁢⁧⁤⁥⁦⁨

⁩⁢⁧⁠⁨⁣

⁩⁣⁤⁤⁣⁡⁥⁧

⁢⁡⁡⁣⁡⁦⁢⁣⁤⁡

⁥⁨⁧⁠⁡⁨⁦⁩⁦

⁦⁦⁤⁣⁦⁢⁦⁣⁢⁣

⁥⁧⁣⁣⁣⁩⁢

⁨⁩

⁠⁧⁤⁦⁡
