型号：GX-7401

産品用途：廣泛用于确定電工、電子産品对高低温环境的适應性（特别是産品的電气性能和機械性能的變化情況，也可用于檢查試樣耐受某些腐蝕的能力

符合标準：GB11158-89、GB10589-89、IEC68-2-1 試验A,IEC68-2-2 試验B

一、産品特點

GX-7401電線電缆低温拉伸卷繞沖擊試验箱符合UL标準和GB/T2951标準規定的低温拉伸、低温卷繞、低温沖擊試验标準。是本公司最新研制的的一款低温拉伸、卷繞自動智能为一體式的試验機。本設備包括四台設備：高低温試验箱，電動低温拉伸試验裝置，電動低温卷繞試验裝置，低温沖擊試验裝置

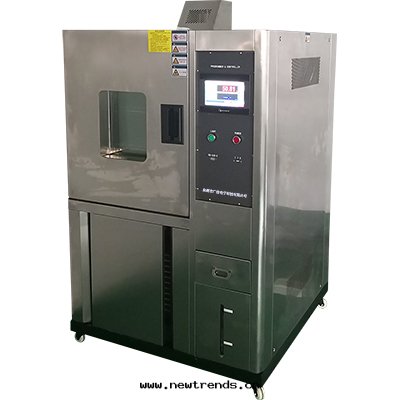

低温試验箱模拟高低温环境，廣泛用于确定電工、電子産品对高低温环境的适應性（特别是産品的電气性能和機械性能的變化情況，也可用于檢查試樣耐受某些腐蝕的能力。符合GB10592-89高低温試验箱技術条件.GB11158-89 高温試验箱技術条件,GB10589-89 低温試验箱技術条件,GB2423.1 低温試验、試验A,GB2423.2 高温試验、試验B,IEC68-2-1 試验A,IEC68-2-2 試验B。

二、各裝置介紹

電動低温拉伸試验裝置符合GB/T2951.14—2008《電缆和光缆绝緣和護套材料試验方法•第14部分•通用試验方法-低温試验》标準、适用于電線電缆绝緣和護套材料需要進行低温拉伸試验的场合，代替GB/T2951.4-1997标準。本産品全部采用不锈钢制成，外觀精美，安全可靠；   读值方便、稳定、精度高；無需人工計算，操作簡便。

電動低温卷繞試验裝置符合GB2951.14-2008、GB/T2951.4-1997《電缆和光缆绝緣和護套材料通用試验方法：通用試验方法—低温試验》、JB∕T4278.11-2011、GB2099-2008、VDE0472和IEC884-1等标準。适用于考核測定圆形電缆或圆形绝緣線芯在低温狀态下的性能。   低温沖擊試验裝置用于測量電線電缆绝緣和護套外被、插头插座、建築用绝緣電工套管及配件等樣品在規定的冷卻时間後，重錘从高處落下，使試樣恢複到接近室温，用正常视力判斷試樣有無裂紋。符合GB2951.14-2008、GB∕T 2951.4-1997等标準。

三、整機技術參數：

1、低温試验箱工作室尺寸：500×600×750mm

2、温度範圍：-40～150℃；

3、温度波動度：±0.5℃（空载时）；

4、温度均勻度：±2℃；

5、升降温平均速率：0.7～1.0℃/min（空载时）；

6、时間設定：0～9999H/M/S；

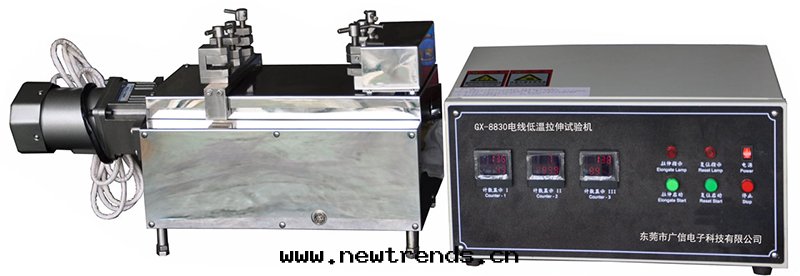

電動低温拉伸裝置：

本試验機符合GB/T2951.14—2008《電缆和光缆绝緣和護套材料試验方法第14部分通用試验方法 - 低温試验》标準，适用于電線電缆绝緣和護套材料需要進行低温拉伸試验的场合，代替GB/T2951.4-1997 标準。
本産品全部采用不锈钢制成，電動控制拉伸速度和位移數字显示，測量更精确。

電機功率：90W

最大拉伸长度：220mm

拉伸速度：20～30mm/min

夾头型式：非自緊式

試樣規格：I、II号啞鈴片

數據读取：直接读取伸长率值

組成部分：由電機、傳感器、傳動部件、試件夾头等組成

電气控制箱：由三組位移显示器，拉伸指示、複位及調速系統(本試验機出廠拉伸速度已設定好）組成

位移显示器：試件開始拉伸时自動显示位移，拉斷时位移數字停在拉斷瞬間數字上，精确显示位移长度（mm）

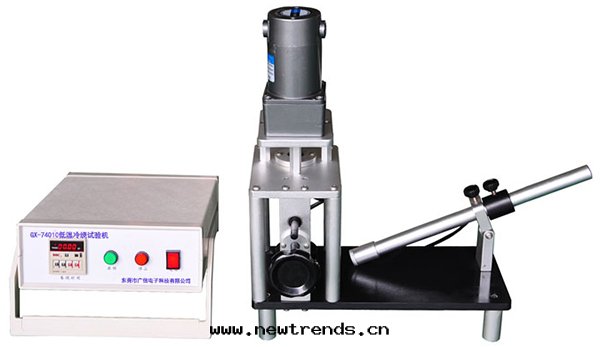

電動低温卷繞裝置：

符合标準：符合GB/T2951.12-2008第8.1.3.4.C）、IEC60811-1-2:1985、GB2951.14-2008第8.1和8.2条、IEC60811-1-4、VDE 0472第610部分、GB/T5013.1-2008第5.2和5.5条、IEC60245-1:2003、GB/T5023.1-2008第5.2和5.5条、IEC60227-1:2007等試验标準；

技術參數

1、卷繞棒直径：Φ5/Φ8/Φ10/Φ15/Φ20/Φ24/Φ35/Φ50mm 各 1 个；

2、过線套：Φ2mm/Φ3.5mm/Φ6mm/Φ8mm/Φ10mm/Φ12mm/ Φ14mm/Φ16mm各 1 个；

3、卷繞圈數：1～10圈任意設定；

4、驅動方式：進口專用低温（-50℃）微型馬达驅動，扭矩≥10N•m；

5、調速方式：調速器控制馬达运行；

6、显示方式：显示當前預設試验次數、累計試验次數等信息

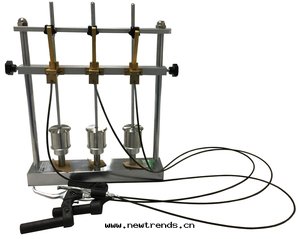

低温沖擊裝置：

IEC60884-1 / GB2099.1第24.4章及图27、VDE0620-2010第24.4章及图28、VDE0472、GB2951.14

本裝置需配合低温箱使用，使用时與試件置于低温箱內，經一定时間冷卻後，以規定重量之砝碼，由 100mm 之高度落下，撞擊試件，檢測插头或線材隔離線內外緣及護套之受損情況。

基本規格

沖擊高度:100mm

落錘重量:100，200，300，400，500，600，750，1000， 1250，1500g
