描述：
聯系我们 全國咨询热線産品用途：交流耐壓、直流耐壓、绝緣電阻、接地電阻四合一測試。
符合标準：IEEE43
華仪電子SE系列四合一安規測仪效能再升級，結合了真實的負電壓測試，進一步強化安全性，和最大輸出功率的便利性。SE系列的測試仪更加符合現今産業多變的即时需求。此系列配備最大輸出功率为500VA，符合各産業電動馬达所需的高容量電源驅動标準。
通过真實負電壓測試，升級的SE系列可保摟測試人員避免遭遇任何可能的危除，甚至致命的意外。这不僅能够建立一个更安全的測試环境，还可提高測試的可靠性，尤其在湿气会影響結果的測試环境中至为重要。真實負電壓測試可幫助制造商符合IEEE 43标準，以及一连串的品耍保證(QA)和品質管制(QC)流程。其他安全性的功能，包含ARC電弧偵測功能可以偵測绝緣缺陷，以及快速放電技術，釋放殘餘電力。
升級的SE系列尺寸为2U (8.9公分)高，擁有最佳的空間适應性。搭配掃描器只需一个按键，操作人員就可進行自動化多點測試，無论是汽車控制器或各种家用電器，都可輕松地反描待測設備(DUT)，找出潛在的電气問題，以确保使用者的安全。除此之外，大尺寸觸控面闆以及通过USB造行測試數據儲存，让仪器的使用更加人性化。

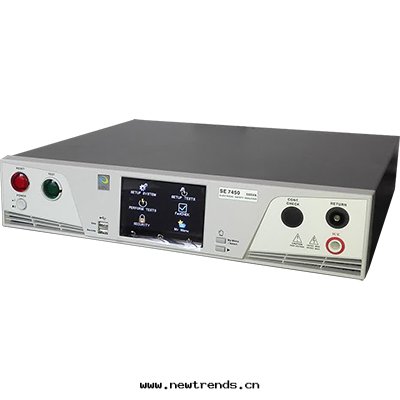

SE-7440四合一安規測試仪特點
◆交流耐壓、直流耐壓、绝緣電阻、接地電阻四合一測試。
◆直覺且人性化的觸控面闆操作以及高度靈活且可編程的測試參數，提升整體的測試赦率。
◆2U (8.9公分)高度的尺寸，让測試仪能多整合進系統並将測試空間更大化。
◆華仪電子獨家專利之快速放電功能，能让被測設備在50ms更短时間內将殘餘電力快速釋放确保測試人員的安全，尤其是在測試大電容被測元件时，尤其重要。
◆業界指标性的ARC電弧偵測功能，可避免因绝緣不良或空焊等制程問題而造成的绝緣崩潰。
◆內建条碼界面支持多家廠商規格，並且让使用者無需连接電腦即可直接執行掃描和收集數據。
◆500VA最大輸出功率可處理需要高容量電源的各産業大型電動馬达的驅動和測試。
◆一键掃描可檢測多个産品上多达16个通道的潛在弱點，提升測試效率。
◆電動馬达制造産業受益于華仪電子的真實負電壓技術，滿足绝緣電阻測試(IR)定子繞組绝緣标準IEEE43
SE-7440四合一安規測試仪技術參數
交流輸入 | |
電壓（交流） | 200-240V |
视在功率 | 600VA |
頻率 | 50/60Hz±5% |
交流耐壓測試 | |
額定輸出（交流） | 5kV/40mA |
輸出電壓範圍 | AC0-5.00KV |
電壓分辨率 | 0.01KV |
電壓精确度 | ±(1% of setting+ 0.5% of Range) |
電流測量範圍 | 0.000-40.OOmA |
電流解析度 | 0.001/0.01/0.1mA |
電流準确度0.000-4.00mA | ±(2% of reading+ 3counts) |
3.50-100.0mA | ±(2% of reading+ 6counts) |
電流精确度（真有效值） | 0.000-9.999mA ±(3%of reading+50μA), All Ranges PF＞0.1， V＞250VAC |
10.00-99.99mA ±(3%of reading+50μA), All Ranges PF＞0.1， V＞250VAC | |
輸出頻率 | 50/60Hz±0.1% |
缓升时間 | 0.1-999.9S |
缓降时間 | 0.1-999.9S |
測試时間 自動檔位 | 0，0.2-999.9S(0=连續測試） |
測試时間 固定檔位 | 0，0.1-999.9S(0=连續測試） |
时間解析度 | 0.1S |
时間精确度 | ±（0.1% of setting+0.05S) |
輸出波形 | 正弦波，波峰因數=1.3-1.5 |
輸出調整率 | +(1% of output + 5V), From no Ioad to full load |
電流归零調整 | 0.000-40.00mA (Total current+current offset≤ 40mA) |
電弧偵測 | The range is from1-9 (9 is the most sensitive) |
直流耐壓測試 | |
額定輸出（直流） | 6KV/10mA |
輸出電壓範圍 | DC0-6KV |
電壓解析度 | 0.01KV |
電壓精确度 | ±(1% of setting+ 0.5% of Range) |
電流測量範圍 | 0.0nA-10mA |
電流解析度 | 0.1nA/0.001μA/0.01μA/0.1μA/0.001mA/0.01mA |
電流精度0.0-400mA | ±(2% of reading+ 10 counts) Low Range is ON |
0.350-4.000μA | |
3.50-40.00μA | |
35.0-400.0μA | ±(2% of reading+ 2 counts) |
0.300-4.000mA | |
3.50-10.00mA | |
缓升时間 低檔=OFF | 0.4-999.9S |
缓升时間 低檔=ON | 0.5-999.9S |
缓降时間 | 0,1.0-999.9S |
測試时間 | 0,0.4-999.9S,(0=连續測試） |
时間解析度 | 0.1S |
时間精确度 | ±（0.1% of setting+0.05S) |
充電下限電流 | 0.0-350.0μA |
放電时間 | < 50ms for no Ioad, < 100ms for capacitor Ioad (allcapacitance values in max Ioad spec) |
最大容性負载 | 1μF <1lkV, 0.75μF < 2kV, 0.5μF < 3kV, 0.08μF < 4kV, 0.04μF < 5kV, 0.015uF < 6kV |
電流归零調整 | 0.0-10mA (Total current + current offset≤10mA) |
電弧偵測 | The range is from1-9 (9 is the most sensitive) |
绝緣電阻測試 | |
額定輸出（直流） | 6KV/50GΩ |
輸出電壓範圍 | DC:10-6000V |
電壓解析度 | 1V |
電壓精确度 | ±(l% of setting+ 0.5% of Range) |
阻抗測量範圍 | 0.100MΩ-50GΩ |
阻抗解析度 | 0.001/0.01/0.1/1MΩ |
阻抗精确度 | 0.05-999.9MΩ輸出10-29V:±(15% of reading+2 counts) |
0.05-999MΩ輸出30-499V:±(7% of reading+2 counts) | |
0.100-999.9MΩ輸出500-6000V:±(2% of reading+2 counts) | |
1G-9.999GΩ輸出500-6000V:±(2% of reading+2 counts) | |
10G-50GΩ輸出500-6000V:±(15% of reading+2 counts) | |
缓升时間 | 0.1-999.9S |
缓降时間 | 0.0，1.0-999.9S |
測試时間 | 0,0.5-999.9S,(0=连續測試） |
延遲时間 | 0.5-999.9S |
时間解析度 | 0.1S |
时間精确度 | ±（0.1% of setting+0.05S) |
充電下限電流 | 0.000-3.500μA |
接地電阻測試 | |
額定輸出 | 32A/600 mΩ/8V |
輸出電流 | 1.00-32.00A |
電流解析度 | 0.01A |
