型号 | 功能说明 |
9310B | 交流耐壓測試仪(AC Withstand Voltage Tester) |
9310A | 交流/直流耐壓測試仪(AC/DC Withstand Voltage Tester) |
9310 | 交流/直流耐壓绝緣測試仪(AC/DC Withstand Voltage/Insulation Tester) |
簡要介紹

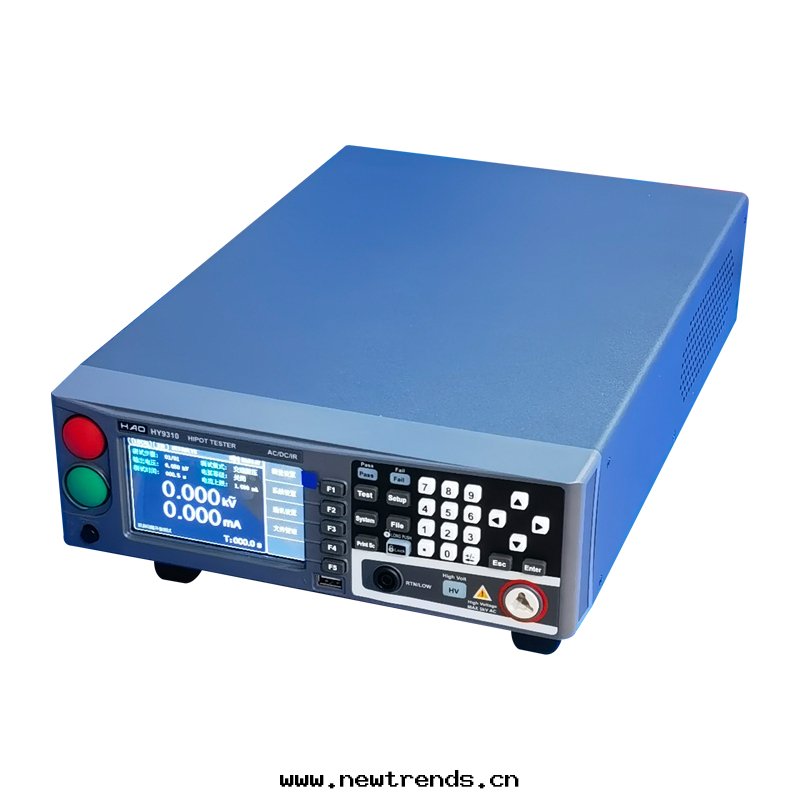

HY9310系列交直流耐壓绝緣測試仪是常州浩仪新推出的一款小功率經濟型智能安規測試仪器。體積小、重量輕、外形美觀、操作簡便、超高性價比。該系列産品集電气強度（交/直流耐壓）、绝緣電阻等多項測試功能于一體，可廣泛應用于家用電器、變壓器、電气設備、元器件的安全性能檢查。
特點
◆滿足CCC、IEC、EN、VDE、BS、UL、JIS等通用安全标準的要求
◆采用4.3寸 TFT-LCD显示，簡潔面闆操作
◆電壓缓升、缓降功能。針对绝緣電阻可任意設定測試等待时間
◆上下限預置，智能判定，聲光報警
◆直流耐壓測試具有快速放電功能，避免被測物上殘餘電壓造成人員觸電危險
◆電弧偵測功能
◆防電牆技術随时偵測回路，杜绝觸電傷害，保障人員安全
◆过壓、过流保護，電流底數清零功能
◆可存儲100个測試文件，每个文件可存儲20个測試步骤，測試模式可任意組合
◆接口豐富，支持SCPI和MODBUS两种協議，方便組建自動化測試系統
技術參數
AC耐壓測試 | |||||||||
輸出 電壓 | 電壓範圍 | 0.050kV—5.000kV | |||||||
電壓波形 | 正弦波 | ||||||||
失真度 | < 3％ | ||||||||
工作頻率 | 50、60Hz可選 | ||||||||
頻率精度 | ±1% | ||||||||
輸出功率 | 50VA（5.000kV 10mA） | ||||||||
電壓調整率 | ±(1.0%+50V)(額定功率） | ||||||||
DC耐壓測試(HY9310B無此功能) | |||||||||
輸出 電壓 | 電壓範圍 | 0.050 kV—6.000kV | |||||||
信号源頻率 | 600Hz | ||||||||
輸出功率 | 30VA（6.000kV 5mA） | ||||||||
電壓調整率 | ±（1.0% +100V) （額定功率） | ||||||||
電壓分辨率 | 1V | ||||||||
電壓輸出精度 | ±(1.0%設定+5V) (空载) | ||||||||
電壓測試精度 | ±(1.0%读數+5V) | ||||||||
電壓産生方式 | DDS信号源加AB類功放 | ||||||||
電 流 測 試 範 圍 | AC
| 電流範圍 | 0.001mA – 10mA | ||||||
短路電流（瞬間） | >20 mA(設定輸出電壓>500V) | ||||||||
電流分辨率 | 0.001 mA | ||||||||
電流精度 | ±(2.0%读數+5个字) | ||||||||
實際電流 | OFF, 0.001 mA-10mA | ||||||||
DC
| 電流範圍 | 0.1uA – 5.00mA | |||||||
電流精度 | ±(2.0%读數+5个字) | ||||||||
放電功能 | 測試結束後自動放電 | ||||||||
绝緣電阻測試(HY9310A/HY9310B無此功能) | |||||||||
輸出電壓 | 0.050kV-2.500kV(可選配5.00kV） | ||||||||
電壓分辨率 | 1V | ||||||||
電壓測試精度 | ±(1.0%读數+2V) | ||||||||
最大輸出電流 | 5mA | ||||||||
最大輸出功率 | 12.5VA（2500V/5mA） | ||||||||
輸出瞬間短路電流 | >10mA(設定輸出電壓>500V) | ||||||||
負载調整率 | ≤1％（額定功率） | ||||||||
紋波（1kV） | ≤3% (1kV，空载) | ||||||||
放電功能 | 測試結束後自動放電 | ||||||||
電阻測量範圍 | 0.2MΩ– 100GΩ | ||||||||
電阻显示量程 | 5mA:0.2MΩ-1MΩ | ||||||||
電阻測量準确度 | ≥500V 1GΩ– 10GΩ ±(10%读數+5个字) 10GΩ– 50GΩ ±(15%读數+5个字) 50GΩ– 100GΩ 僅供參考無精度要求 < 500V | ||||||||
電流測量準确度 | ±(1.5%读數+5个字) （清零後） | ||||||||
電弧偵測 | |||||||||
測量 範圍 | AC | OFF,1-9級 | |||||||
DC | OFF,1-9級 | ||||||||
比較器 | |||||||||
判别 方式 | 窗口比較方式 | ||||||||
電流上限設置I上 | AC | 0.001mA – 10mA | |||||||
DC | 0.1uA – 5mA | ||||||||
電流下限設置I下(LOWER OFF) | AC | 0.001mA – 10mA | |||||||
DC | 0.1uA – 5mA | ||||||||
電阻上限設置 | OFF, 0.1MΩ - 100GΩ | ||||||||
電阻下限設置 | 0.1MΩ– 100GΩ | ||||||||
判别輸出 | PASS/FAIL LCD及LED分别显示, 聲音報警 | ||||||||
參數設定 | |||||||||
電壓上升时間 | 0.1s-999.9s | ||||||||
電壓跌落时間 | 0s-999.9s， (僅在耐電壓PASS後） | ||||||||
電壓等待时間 | 0.3s-999.9s (僅直流耐電壓，且滿足 上升时間 + 測試时間> 等待时間） | ||||||||
測試时間設定 | 0.1s – 999.9s （在TIMER ON时） | ||||||||
时間準确度 | ±（0.2%設定值 ± 0.1s） | ||||||||
測量功能 | |||||||||
键盘锁 | 防止意外修改測試条件，或禁止測試条件被修改 | ||||||||
底數清零功能 | 流过輸出線之間的绝緣電阻和分布電容的電流可被清零 | ||||||||
啟動等待延遲 | 在開始測試时（按下了START），先輸出高壓啟動信号，等待一定时間後開始高壓輸出。 | ||||||||
電流超量程判斷 | 硬件快速判斷绝緣崩潰，比電壓采樣更快捷安全，減少对産品的沖擊損傷 | ||||||||
ARC電弧偵測 | 采樣電流的突變信号，判斷回路潛在的隐患及大概的規模 | ||||||||
地線電流檢測 | 在意外觸電或高壓对外殼有漏電时，保護人身安全 | ||||||||
報警音量調节 | 關、低、中、高 | ||||||||
高壓指示 | 窗口指示和LED燈指示 | ||||||||
存儲與接口 | |||||||||
文件編程和存儲 | 可編程100个測試文件， 每个文件可以有20个測試項目。 | ||||||||
USB HOST接口 | 有（最大支持128G） | ||||||||
開機參數保存 | 設定參數保存为默認參數，下次開機可以自動恢複。 | ||||||||
控制接口 | HANDLER，SINGAL | ||||||||
通訊協議 | SCPI，Modbus RTU | ||||||||
通訊接口 | RS232C，LAN，可選配RS485 | ||||||||
訂貨信息 | |||||||||
标準配件 | HY900R： 高壓測試夾一副 | ||||||||
