規格/型号 | GX9651A-PC | GX9651B-PC | GX9651C-PC | GX9651D-PC |
交流耐壓（ACW） | √ | √ | √ | √ |
绝緣電阻（IR） | √ | √ | √ | √ |
接地電阻（GB） | √ | √ | √ | √ |
洩漏電流（LC） | √ | √ | √ | √ |
負载功率（PWR） | √ | √ | √ | √ |
低壓啟動（STR） | √ | √ | √ | √ |
變頻電源 | 容量訂制 | -- | 容量訂制 | -- |
隔離變壓器 | -- | 容量訂制 | -- | 容量訂制 |
2U工控機信息化软件 | -- | -- | √ | √ |
概述

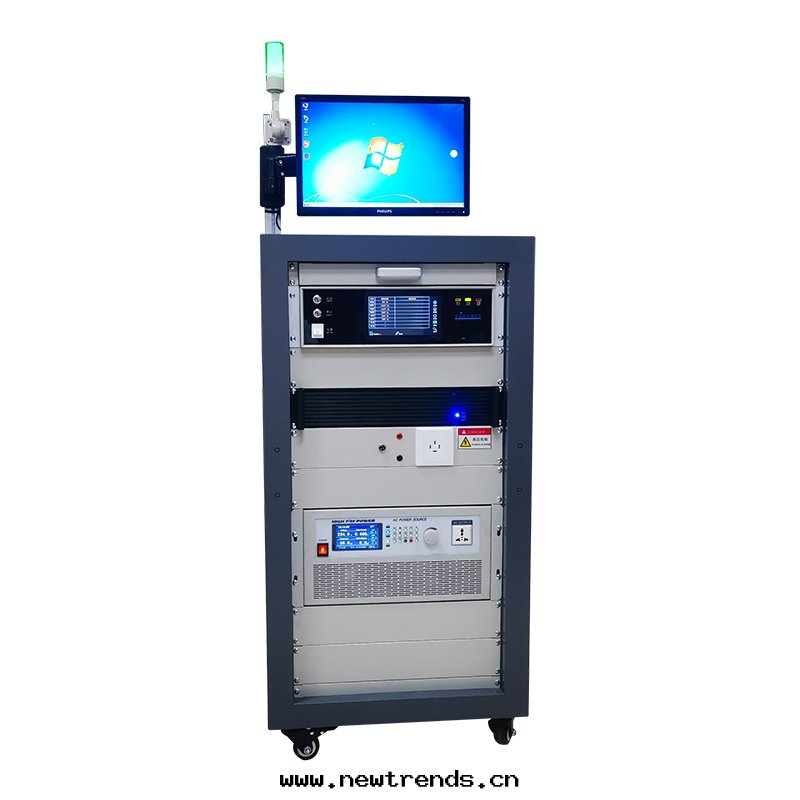

GX-9651-PC安規綜合測試仪主要針对研發、品保、生産以及實验室，測試各种電子零部件、IT産品、電子電器産品、音视頻産品、燈具産品、醫療器械産品、電機電動工具産品等的電气安規測試，主要測試項目包含接地電阻、交/直流耐壓、绝緣電阻、洩漏電流、低壓啟動以及功率測試。進行産品的安全性能測試，目的是要确保消費者可以安心購買到安全無慮的産品，保證使用者的人身安全及産品长久信賴度，同时能符合世界各國的檢測機構例如: 美規UL、歐規CE、德國TUV、中國CCC等，对産品質量的严格要求，以期産品能营銷至世界各國。
GX-9651C安規綜合測試仪內建耐電壓強度、绝緣電阻、接地電阻、洩漏電流、功率和低壓啟動測試。作为一种綜合性的一站式測試方案，有效的提高電器類産品的測試效率。
功能特點：
◆5.7寸液晶显示屏，數據显示直觀清晰
◆滿足GB4706.1-2005等國內外安規标準測試；符合JJG795-2004、JJG984-2004、JJG843-2007、
JJG690-2003安規計量檢定規程要求
◆工業計算機系統，配置条碼掃描器後可實現掃碼自啟動測試，掃碼調測試組等功能，条碼與測試數據互聯，本地保存數據，實現數據管理、分析、上傳，構建生産數據管理平台，可融入生産管理系統（選配）
◆選配變頻電源，組成自動測試系統，實現測試電源自動調整輸出，無需人工干預，保證測試結果準确
◆測試組和測試步骤均是無限量模式，每組可單獨設置規格型号，方便查找使用
◆測試速度快，測試仪器控制核心采用ARM高速處理器，數據處理速度更快
◆精度高：安規測試精度高达2%
◆耐壓電壓可進行缓升、缓降設置，上下限報警，電弧偵測功能
◆數字化闭环反馈控制方式，全自動調壓模式，輸出電壓/電流自動修正，且不受外界電网波動影
響，保證測試的準确性
◆接地電阻測試項目可選擇電壓、電阻两种判斷模式，滿足不同國家/行業标準要求
◆USB接口可實現數據導入導出
技術參數
交流耐壓測試 | ||
輸出電壓設定範圍/精度 | AC 100～5000V ±(3%×設定值+5个字) 静态 | |
擊穿電流測量範圍/精度 | 0.10～99.99mA ±(3%×显示值+5个字) | |
擊穿電流預置報警範圍 | 上限：0.10～99.99mA 下限：0.00～5.00mA | |
輸出頻率 | 50/60Hz | |
測試时間範圍/分辨率 | 1～300s 1s/步 | |
電弧偵測(選購) | 1～9級(9級为最高靈敏度) | |
绝緣電阻測試 | ||
輸出電壓設定範圍/精度 | DC 100～2500V ±(3%×读數+5个字) | |
绝緣電阻測量範圍/精度 | 1～50000MΩ ≤1000MΩ：±(5%×显示值+3个字) >1000MΩ：±(8%×显示值+8个字) | |
绝緣電阻報警設定範圍 | 上限：0～50000MΩ；下限：1～1000MΩ | |
測試时間範圍/分辨率 | 1～300s 1s/步 | |
接地阻抗測試 | ||
接地電流輸出範圍/精度 | AC 5.0～32.0A ±(3%×設定值+5个字) | |
接地電阻測量範圍/精度 | 10.0～600mΩ ±(3%×显示值+5个字) | |
接地電阻報警設定範圍 | 上限：5～10A:10.0～600mΩ； 11～25A:10.0～300mΩ； 26～32A:10.0～200mΩ | |
測試时間範圍/分辨率 | 1～300s 1s/步 | |
洩漏電流測試 | ||
輸出電壓 | 1.06倍的額定電壓（由外置隔離變壓器輸出，咧如：15KVA） | |
洩漏類型設定 | 動态洩漏、静态洩漏 (可選配內置一种人體网絡，可定制任意人體网絡) | |
輸出電壓測量範圍/精度 | 相電壓50-280Vac，線電壓50～500Vac ±(0.5%×显示值+2个字) | |
洩漏電流測量範圍/精度 | 0.05～20.00mA ±(3%×显示值+10uA) | |
洩漏電流設定報警範圍 | 上限：0.05～20.00mA 下限：0.01～5.00mA | |
測試时間範圍 | 1～300s 1s/步 | |
运行功率測試 | ||
輸出電壓 | 1.0倍的額定電壓（由外置隔離變壓器輸出，咧如：15KVA） | |
輸出電壓測量範圍/精度 | 相電壓50-280Vac，線電壓50～500Vac ±(0.5%×显示值+2个字) | |
輸出電流測量範圍/精度 | AC 0.20～30.00A ±(0.5%×显示值+2个字) | |
有功功率測量範圍/精度 | 30～15000W ±(0.5%×显示值+5个字) | |
功率設定報警範圍 | 上限：3～15000W 下限：0～15000W | |
測試时間範圍/分辨率 | 1～300s 1s/步 | |
低壓啟動測試 | ||
輸出電壓 | 0.85倍的額定電壓（由外置隔離變壓器輸出，咧如：15KVA） | |
輸出電壓測量範圍/精度 | 相電壓50-280Vac，線電壓50～500Vac ±(0.5%×显示值+2个字) | |
啟動電流測量範圍/精度 | AC 0.20～30.00A ±(0.5%×显示值+2个字) | |
電流設定報警範圍 | 上限：0.30～30.00A 下限：0.00～25.00A | |
測試时間範圍 | 1～300s 1s/步 | |
配套規格 | ||
工控機配置 | 2U高度，120G固态硬盘 | |
显示器配置 | 19寸液晶显示器 | |
操作方式 | 手動按键，鼠标，键盘，腳踏開關 | |
通訊接口 | RS232，RS485，CAN，TCP/IP 接口 | |
外部控制方式 | PLC接口，開關量信号 | |
标配産品随附件 | 電源線×1、腳踏開關×1、30A測試鉗×1、測試盒×1、電源輸入線×1、保險管×1 | |
機箱尺寸mm | 600W*1840H*600D 含腳輪、報警燈、显示器 | 600W*1100H*600D 含腳輪、報警燈 |
