概述

GX40M金相显微鏡用于鉴别和分析各种金屬和合金材料的組合結構，廣泛應用在工廠或實验室進行铸件質量的鉴定,原材料的檢验或材料處理後的金相組織分析,以及对表面噴塗等一些表面現象進行研究工作。是钢铁、有色金屬材料、铸件、鍍层的金相分析,地質學的岩相分析,以及工業領域对化合物、陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備仪器，也廣泛應用于生物、醫學和教學等領域。

越来越多的研究已不滿足常規的金相显微及照相方式，将显微成像輸入微機，由微處理器对图像作各种後期處理，是同步于當今世界在显微領域新技術。图像金相显微鏡，接入了高清晰度的CCD攝像系統，由計算機对图像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。

如果進一步接入图像分析計算機操作系統，还可以進一步对金相图譜進行研究分析，或对图像作精密測量，及多功能的图像形态分析、統計及輸出图文報告。

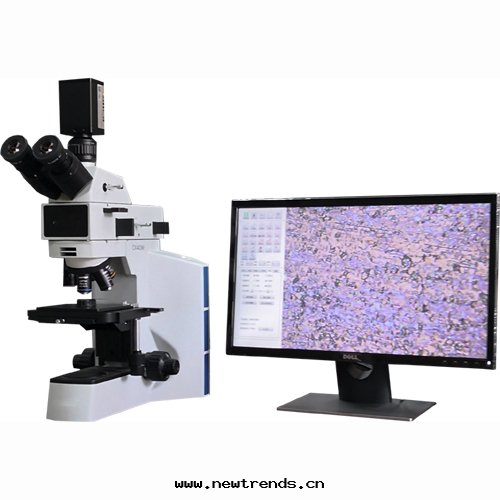

GX40M金相显微鏡經我公司技術改良，不用電腦,經过專業工業測量相機直接连接高清显示器，也可進行觀察和精密測量。

GX40M金相显微鏡整合了銷量機型的多項技術優勢，並根據市场需求重新優化配置整體性能，以優异的成像性能，舒适的操作體验，为客戶提供高性價比的金相分析及工業檢測解決方案。

技術參數：

光學系統：無限遠色差校正光學系統

觀察筒：30°傾斜，無限遠鉸鍊双目觀察筒，瞳距調节：54mm~76mm，單邊视度調节：±5屈光度

目鏡：高眼點大视野平场目鏡PL10X22mm

图像測量：廣视野: ø100mm 高精度: ø100mm，最小显示單位：1um

重複精度：廣视野: ±1µm 高精度: ±0.5µm

物鏡：平场無限遠长工作距消色差金相物鏡（5x、10x、20x、50x）

放大倍數：50X-500X

物鏡轉換器:內定位五孔轉換器

粗微調焦機構:透反两用機架，低手位粗微同軸調焦機構，有效範圍：35mm,粗調行程28mm，微調精度0.002mm。带有防止下滑的調节松緊裝置和随機上限位裝置。带平台位置上下調节機構，最大樣品高度28mm

反射機架:低手位粗微同軸調焦機構，粗調行程28mm，微調精度0.002mm。带有防止下滑的調节松緊裝置和随機上限位裝置。带平台位置上下調节機構，最大樣品高度78mm

载物台:双层機械移動平台，低手位X、Y方向同軸調节；平台面積175X145mm，移動範圍：76mmX42mm可配反射用金屬载物台闆，透反两用玻璃载物台闆

照明系統:同軸光照明，亮度可調节

自适應宽電壓:100V-240V_AC50/60Hz，反射燈室，單颗大功率5WLED，暖色，柯拉照明，带视场光闌與孔径光闌，中心可調，带斜照明裝置

其他附件(選件):透射用濾色片：黃色、IF550濾色片、LBD濾色片、中性濾色片

攝影攝像附件(選件):1X C接口，可調焦；攝像接筒（带PK卡口或MD卡口）數碼相機中繼鏡

反射用干涉濾色片(選件)：蓝色<=480nm；綠色520nm~570nm；紅色630~750nmLBD

高精度測微尺:格值0.01mm
