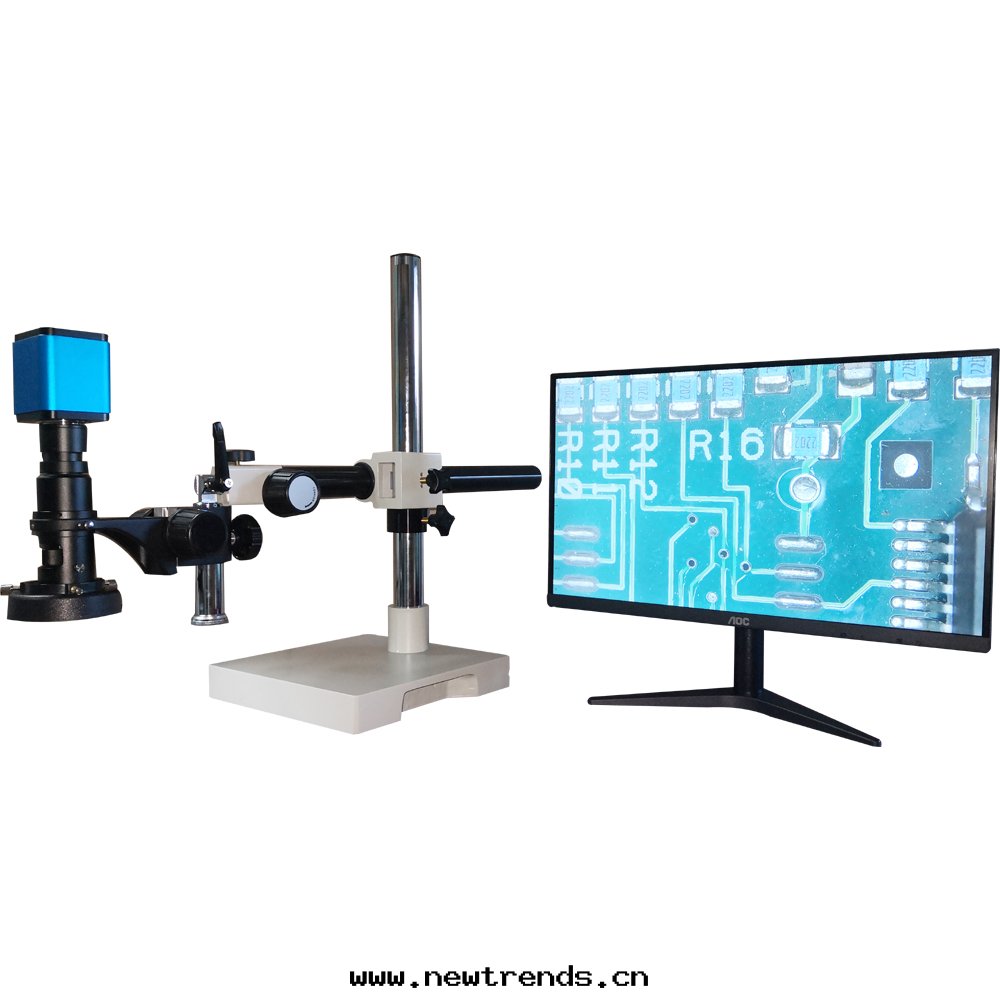

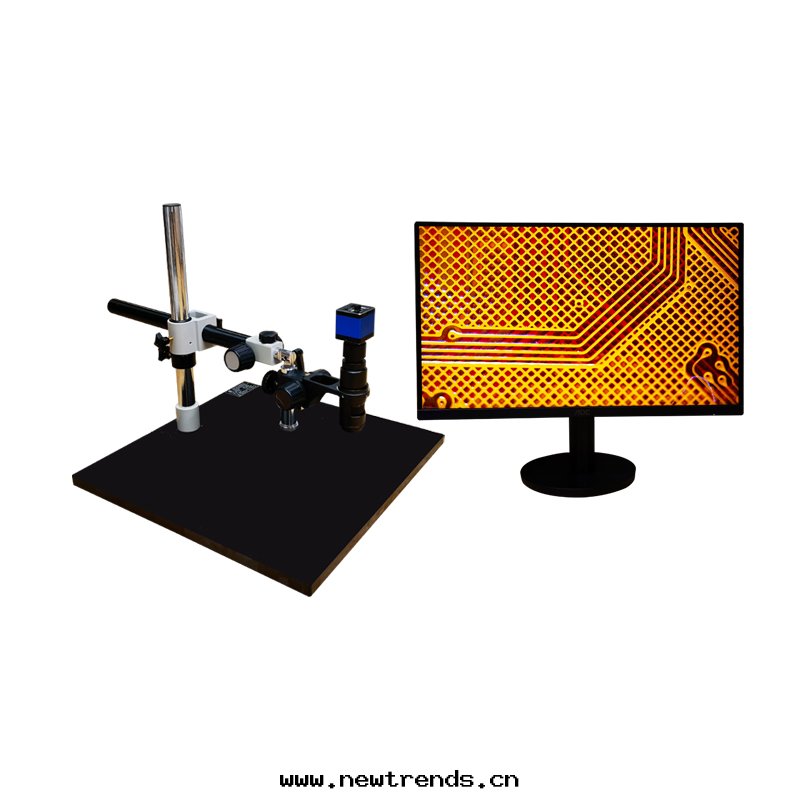

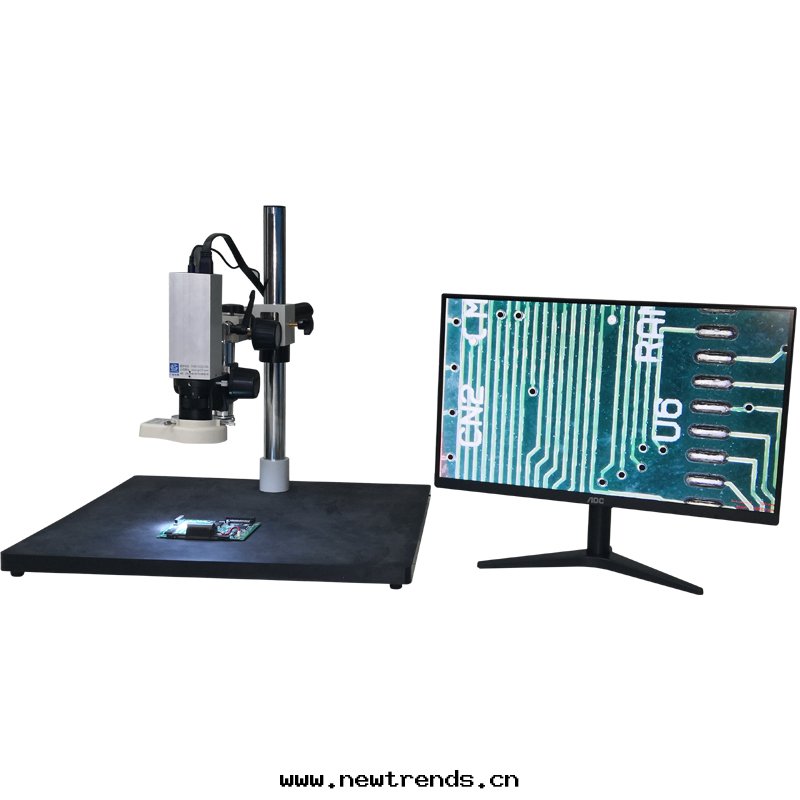

GX-55MH 大平台视頻显微鏡

一、産品概述

GX-55MH 大平台视頻显微鏡是專为SMT表面貼裝技術、LED燈条制造及大型精密組件檢測而設計的工業級视覺檢測系統。

與傳統显微鏡不同，它擁有超大移動平台，可輕松容納长条形電路闆、整根LED燈带或大型模組。結合高清攝像系統與專業測量软件，它将微觀细节放大至大屏，让焊點質量、元件偏移、锡珠殘留等微小缺陷無處遁形，是電子工廠質檢線、返修台及實验室的得力助手。

二、核心優勢：为什麼它是SMT與LED行業的最佳選擇？

1. 超大行程平台，檢測無死角

◆廣闊视野：配備精密十字滑台（例如 200mm×200mm 或更大，视具體配置），支持X/Y軸大幅移動。

◆长条樣品專用：完美适配LED燈条、柔性電路闆 (FPC) 等长形工件，無需頻繁移動樣品即可连續檢測整条産線。

◆精準定位：手輪微調控制，移動平滑，配合刻度尺或數显表，快速定位待測區域。

2. 高清成像，还原真實焊點

◆高分辨率：搭载工業級高清彩色攝像機（1080P/4K可選），色彩还原度高，清晰呈現锡膏光澤、引腳共面性。

◆连續變倍：光學鏡头支持连續變倍（如0.7X-4.5X），配合大屏可實現幾十倍至上百倍的無損放大，从整體布局到單个焊點细节一键切換。

◆無影照明：标配高亮度环形LED冷光源，亮度無极可調，消除陰影和反光，确保凹凸不平的貼片元件表面成像清晰。

3. 智能測量，數據说話

◆專業软件：內置功能強大的图像分析软件，支持線宽、線距、圆直径、角度、多點坐标等自動測量。

◆缺陷标注：可直接在屏幕图片上進行标記、画圈、文字備注，方便生成不良品分析報告。

◆一键存檔：支持高清拍照、录像，數據自動保存，便于追溯和質量複盘。

4. 人性化設計，高效作業

◆大屏觀察：连接显示器或電视，多人同时圍觀讨论，告别單眼疲勞，提升团隊協作效率。

◆稳固結構：采用大理石底座或重型金屬支架，抗震性能優异，即使在大平台移動时也能保持图像稳定。

◆靈活擴展：預留接口豐富，可外接腳踏開關、自動化傳送带或機械臂，輕松融入自動化産線。

三、典型應用场景

◆SMT制程檢測：

貼片元件（電阻、電容、IC）的偏移、立碑、少件、錯件檢查。

焊點質量分析：虚焊、连锡、锡珠、拉尖、润湿角評估。

BGA/CSP封裝底部填充及焊球檢測（需配合特殊角度光源）。

◆LED行業專用：

LED燈条全段檢測：燈珠焊接牢固度、金線斷裂、熒光粉塗覆均勻性。

PCB闆線路斷路/短路微觀分析。

显示屏模組像素點缺陷排查。

◆其他領域：

连接器端子平整度檢測。

精密五金件尺寸測量。

科研教學中的大樣品微觀觀察。

四、關键技術參數

五、符合标準與規範

本設備廣泛應用于符合以下标準的檢測流程中：

IPC-A-610 (電子組件的可接受性) —— SMT行業黃金标準

IPC-J-STD-001 (焊接的電气和電子組件要求)

GB/T 系列電子元件外觀檢验标準

ISO 9001 質量管理體系中的檢測設備要求

六、标準配置清單

高清视頻显微鏡主機（鏡头+高清攝像機） × 1台

大平台底座 × 1套

高亮LED环形光源 × 1套

高清數據線 (HDMI) × 1条

立柱式万能支架× 1套

校準尺、操作说明書及合格證 × 1套
