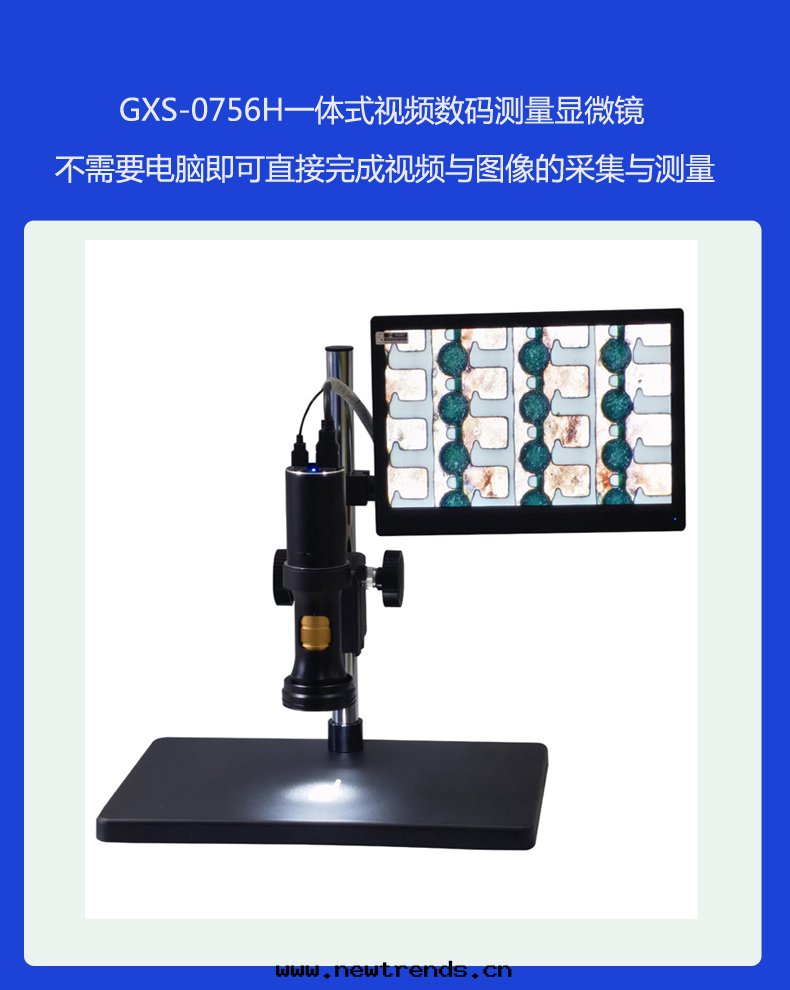

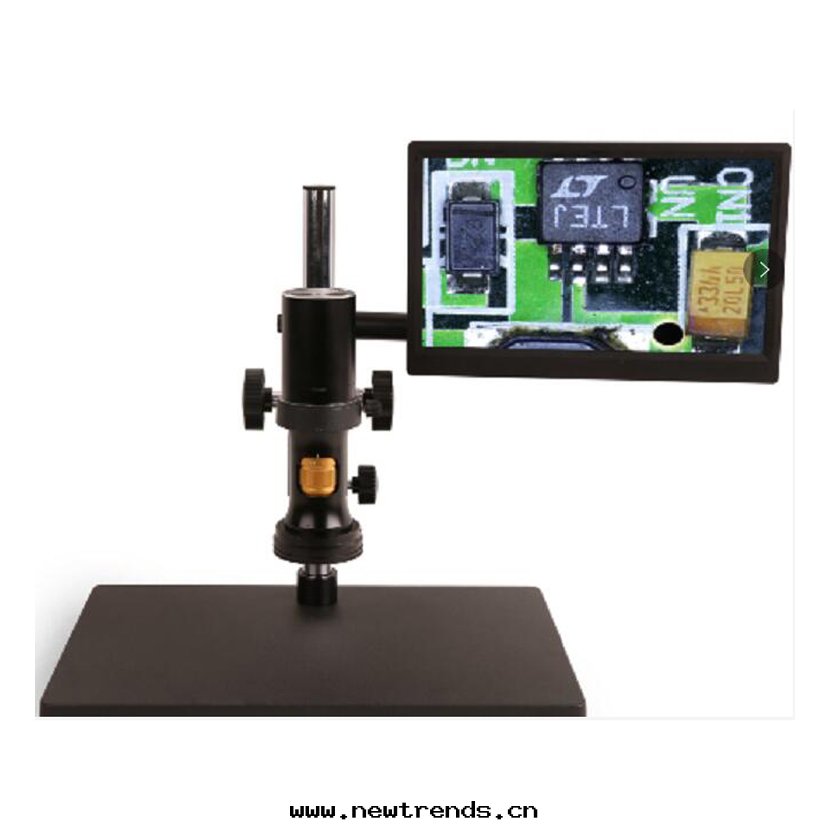

GXS-0756H 4K连續變倍HDMI接口數碼显微一體機如上图所示，由5.6X连續變倍鏡头,4K HDMI相機LED环形光源組成。H4K模块不需要電腦即可直接完成视頻與图像的采集，照明光源模块無需外接電源，直接通过光學连續變倍物鏡主體连接到H4K模块。
GXS-0756H4K滿足現代電子設備、半導體、激光、LED、LCD、工業在線檢測和生物等領域的數碼成像觀察、檢验和測量。
特點
◆集连續變倍鏡头、相機、光源于一體，共用一个電源，免除多插头烦惱。
◆0.7X-5.6X连續變倍鏡头主體，多种倍率物鏡可選
◆磁吸式可調节無線光源設計
◆Sony背照式高靈敏度傳感器
◆實时30FPS@4K HDMI輸出
◆可录制30FPS@4K高清视頻
◆內嵌支持鼠标控制的XCAMView图像測量控制软件
技術參數
光學放大倍數 | 连續變倍主體，0.7X-5.6X變倍範圍 |
视頻放大倍數 | 20X-160X(倍率随显示器大小變化） |
工作距離 | 37.5mm-160mm（由輔助物鏡決定） |
數值孔径NA | 0.018-0.092（使用W100，1x輔助物鏡） |
分辨率 | 18.6um-3.65um（使用1x輔助物鏡） |
视场 | 0.99mm-34.28mm |
可選物鏡 | 0.50x，0.75x，1.00x，1.50x，2.00x（可根據需要選擇,标配1X） |
显示器 | 10寸HDMI显示器 |
主體尺寸 | 188mm x 52mm |
支架接口 | 标準50mm |
H4K HDMI接口相機參數
HDMI | 符合HDMI1.4标準。 用于标準FHD显示器的1K或1080P格式视頻輸出； |
LED | LED狀态指示燈； |
USB Mouse | USB鼠标接口，用于內置XCamView软件的控制； |
DC12V | 12V/1A電源插孔； |
SD | 符合SDIO3.0規範，用于捕獲视頻與图像的存貯； |
相機硬件 | 功能描述 |
HDMI接口 | 支持HDMI1.4 協議；30fps@4K/30fps@1080P； |
H4K相機 | H4K，與光學连續變倍物鏡主體集成在一起 |
傳感器 | Sony IMX415(C)，1/2.8"(5.57x3.13)，像素尺寸为1.45x1.45um |
G光靈敏度/暗電流/動态範圍/SNR | 300mv with 1/30s/NA/NA/NA |
FPS/分辨率 | 30@4K(HDMI) |
曝光时間 | 0.04~1000ms |
XCAMView软件控制 | 功能描述 |
视頻录制 | 视頻格式：MP4封裝H264/H265編碼的4K(3840*2160视頻文件; |
图片捕獲 | 8M (3840*2160) JPEG 格式，選擇SD卡存儲; |
測量信息存儲 | 捕獲图像支持測量信息和图像內容分层存儲和融合存儲功能。 |
ISP功能 | 支持曝光时間/增益調节（自動/手動曝光），白平衡（手動/自動/ROI白平衡），銳化，3D 降噪，飽和度，对比度，亮度，Gamma以及50HZ/60HZ防閃爍等功能。 |
图像輔助功能 | 放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，十字線，图片浏覽(Browser)，录制视頻回放以及豐富的图像測量功能。 |
将相機各參數恢複为出廠設置 | 将相機各參數恢複为出廠設置。 |
多語言支持 | 英語/簡體中文/繁體中文/韓語/泰語/法語/德語/日語/意大利語/俄語等多种語言。 |
照明模块 | |
环形光源 | 亮度可調LED照明环形光源（無線）标配 |
环形偏振光源 | 亮度可調的LED照明环形偏振光源（無線）選配 |
同軸照明光源 | 亮度可調的LED照明同軸光源（無線）選配 |
供電方式 | 集成式供電，从此再無電源線纏繞烦惱，樣品觀察更加自如 |
安裝方式 | 快速秒級吸合式安裝，方便簡單 |
亮度調节 | 通过3向多功能調节拨輪以及软件界面實現硬件與软件同步光強調节，揮灑自如 |
标準配置
名稱 | 描述 | 數量 |
显微鏡主體 | 0.7X-5.6X變倍範圍 | 1个 |
显微鏡支架 | 立柱孔径：25，鏡头孔径：50，孔径中心距：140，升降範圍((mm)62 | 1个 |
相機 | H4K,带HDMI輸出接口一个，USB接口一个，SD卡接口一个 | 1个 |
光源 | 無線可調LED | 1个 |
显示器 | LCD屏類型:Panasonic IPS LCD屏有效显示尺寸(英寸)：11.6，视頻輸入格式：HDMI,硬件分辨率:1080P | 1台 |
電源适配器 | DC12V/1A | 1个 |
鼠标 | USB鼠标 | 1个 |
