一、概述
GXWJ-100位移傳感器校準裝置可執行國家校準規範JJF1305-2011《線位移傳感器校準規範》，也可按照用戶自定義校準規範，實現对位移傳感器的自動校準工作。
二、裝置構成

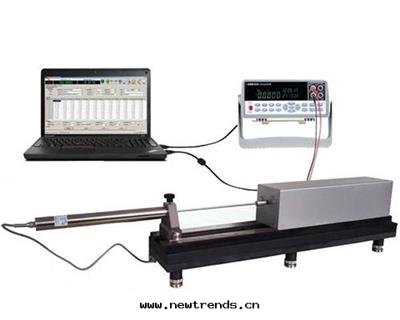

該自動校準裝置由位移傳感器标準器裝置、數字多用表、線性位移傳感器自動校準软件三部分組成。
1、 位移傳感器标準器裝置
該裝置是位移傳感器标準器的執行機構。裝置通过USB線连接到電腦。
裝置使用精密光栅位移尺作为标準器，精密丝杆及直線導軌作为傳動機構，步進電機提供動力。
裝置的底座使用铸铁材料，經过自然时效處理。
測头用来固定傳感器測杆。測头安裝在滑块上。光栅尺采用進口開放式光栅尺。
2、數字多用表
   位移數字表是采集位移傳感器電信号，並将電信号轉換成數字量的二次仪表裝置，數字量通过通訊接口上傳給電腦。該裝置需要能够滿足接各种類型線性位移傳感器的接口，轉換電壓、電流、脈沖、頻率等信号。能为位移傳感器提供激勵信号。
3、線性位移傳感器自動校準软件
   該软件執行國家校準規範JJF 1305-2011 《線位移傳感器校準規範》。也可按照用戶自定義校準規範。主要
功能：
（1）能够自動采集标準器裝置的位移量，采集線性位移傳感器的物理數據。
（2）能够按規範的要求計算拟合方程，显示真實的誤差曲線。
（3）能够自動進行校準工作。在設置好校準範圍，校準間隔等參數後，點擊一下“校準”按鈕，就可以按規範要求自動進行校準，自動産生校準數據。
（4）校準數據可以自動生成校準原始記录。可以保存到數據庫里，按条件查询。可以打印到打印機。可以導出到Excel電子表格和PDF文件。可以自動生成校準證書。
（5）裝置标準器可進行線性補償、區段補償。
三、GXWJ-100位移傳感器校準裝置技術參數
1、有效測量行程0～100mm;
2、分辨率：0.1μm(普通精度)，0.01μm(高精度)。
3、位移定位精度：0.1μm。
4、精度：
4.1普通精度：
   示值誤差：0～10mm內≤1.5μm，0～50mm≤3μm內、0～100mm內≤5.0μm。
   回程誤差：0～50mm內≤0.5μm；0～100mm內≤1μm。
4.2 高精度：
   示值誤差：0～2mm內≤0.1μm，0-4mm≤0.25μm內、0～100mm內≤3.0μm。
   回程誤差：0～10mm內≤0.3μm；0～100mm內≤0.5μm。
