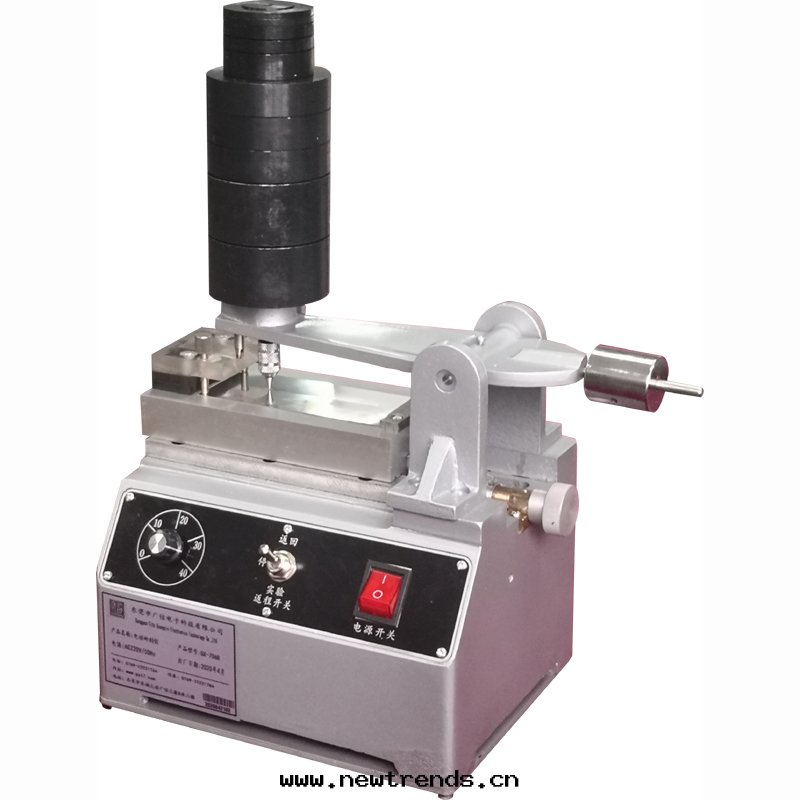

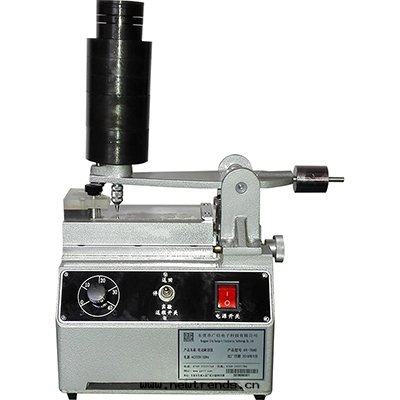

GX-706B電動耐刮仪

一、用途：

GX-706B電動耐刮仪系東莞市廣信電子科技有限公司根據GB9278-88、GB/T9279-2007、GB/T 11982-2005、ISO1518，BS3900，ASTM D5178，ASTM D2197、EN433、EN60335-2-89：2002标準要求而設計制造的用于PVC塑胶地闆、LVT塑胶地闆、WPC木塑地闆、SPC石塑地闆的劃痕試验

  塗膜強度、硬度、附着力等是塗膜的重要的物理性能，其大小直接影響塗膜的重要使用性能，例如：耐磨損性；耐磨粒性；耐擦傷性；耐劃痕性、耐沖擊性以及塗膜的滞留作用及清洗難易等，因此塗膜強度、硬度等是評定塗料性能的必測指标。使用耐刮測試仪可以方便地綜合性的評定塗膜強度、硬度、附着力等物理特性，所以耐刮測試仪的用途即为通过漆膜樣闆塗层受劃針刻劃时抗穿透能力的大小来表征塗层強度、硬度、附着力的大小。

二、耐刮測試仪的結構及工作原理：

  耐刮測試仪主要是由劃針架和工作台組成，劃針架上的劃針保證垂直地作用在塗膜樣闆上（該樣闆固定在工作台上的試验台上，可橫向或纵向移動；橫向移動可为機動也可在關闭電源後手動，纵向移動为手動）。
GX-706B地闆耐刮仪是PVC地闆專用耐刮、耐擦試验仪器，是将試验樣品夾在耐刮仪滑闆上，滑闆拉着試验樣品按國家或行業标準規定速度缓慢移動，同时，有一根劃針在漆膜表面刮劃。測試时在劃針上施加固定的力，而让試闆来回移動，也可以逐漸加大力量，測出刺穿漆膜的最小力量。

三、符合标準：

◆GB/T11982-2005 GB/T15102-1994 GB/T17657-2013 GB/T9279-2007
◆EN433 測試标準:
◆BS 3900； ISO1518-2019;; ASTM相關測試标準
四、主要技術指标：
1、劃痕长度不小于60mm
2、試验台移動速度：10～40mm/S
3、劃針針头钢球直径φ1mm
4、頂杆下端面的傾角：10～15°
5、砝碼加荷範圍：0～4000g(50g两个，100g两个，200g一个，500g七个）
6、最小增量：50g
7、工作電壓：～220V，50Hz
8、消耗功率：15W
9、重量：10kg
10、外形尺寸：180mm×230mm×280mm

五、使用要求：
1、塗膜樣闆：按GB9271-88制備，大小为120mm×50mm
2. 試验环境：温度23±2℃；相对湿度：（50±5）%（參照GB9278-88）
六、操作及使用方法：
準備
1、按GB1727-79要求準備120mm×50mm（0.2~0.3mm厚）平滑馬口铁闆或按産品規定的底闆制備漆膜.
2、檢查仪器
   ①接通電源(AC220V)
   ②按下總開關(電源開關)然後拨動扭子開關至“實验”行程，試验台橫向移動（向左）至左端停止，然後将扭子開關扳向“返回”行程，試验台橫向移動（向右）至右端停止，注：扭子開關中間位置可急“停”

3、在裝劃針處裝入一枚新劃針，該劃針應先用附件30倍放大鏡檢查針头，不得有劃痕、不圆、锈斑等缺陷，劃針按裝的高低要适當。

4、将樣闆夾入試验台的樣闆夾中，塗膜朝上，轉動纵向手柄使試验台移至遠端（試验台和工作台平齊）为初始位置。

5、在砝碼台上放入最小的砝碼（50g）或予計劃破塗膜的略小的負荷砝碼
測試
1、扳動工作鈕開關至“實验”位置，劃針在樣闆上劃过，用眼觀察是否劃破，如未劃破，扳工作開關至“返

回”，使試验台返回停在右端，然後微動纵向移動手柄（正向旋進）使試验台移動一點（劃出的第二条劃痕不至于重疊在第一条劃痕上即可），同时还需要把劃針換一枚新的檢查方法同前，並在砝碼台上換上較重一个等級的砝碼这就做好了劃第二条劃痕的一切準備。

2、重複上述的測試，直到劃破塗膜为止（亦可用10倍放大鏡觀察劃痕是否劃破塗膜露出底闆，劃破部分的

劃痕长度應大于20mm）这时砝碼的重量即为塗膜抗劃值（該方法的測定值）。
3、用該測定負荷对原先的樣闆及一块同樣新的樣闆二者重複此測定步骤所得結果相符之後，则确定劃透樣闆

塗层的这最小負荷值为該种塗膜的抗劃值當所測的負荷值不同时，则取三次的負荷值的平均值为該种塗膜的抗劃值。

耐刮測試仪的維護：
1、耐刮測試仪在使用时力求轉動靈活，應注意润滑應在轉動部件和不轉動部件之間和相对运動部件之間注入機油

2、耐刮測試仪在使用一段时間後，要全面檢查緊固件，防止松動
3、耐刮測試仪不使用时，要注意防尘、防潮、防腐蝕，避免振動和碰撞

4、耐刮測試仪的耐刮头屬于易耗品，平均使用约1-2个月，建議客戶選擇此耐刮仪时多備些耐刮头。
