用途：

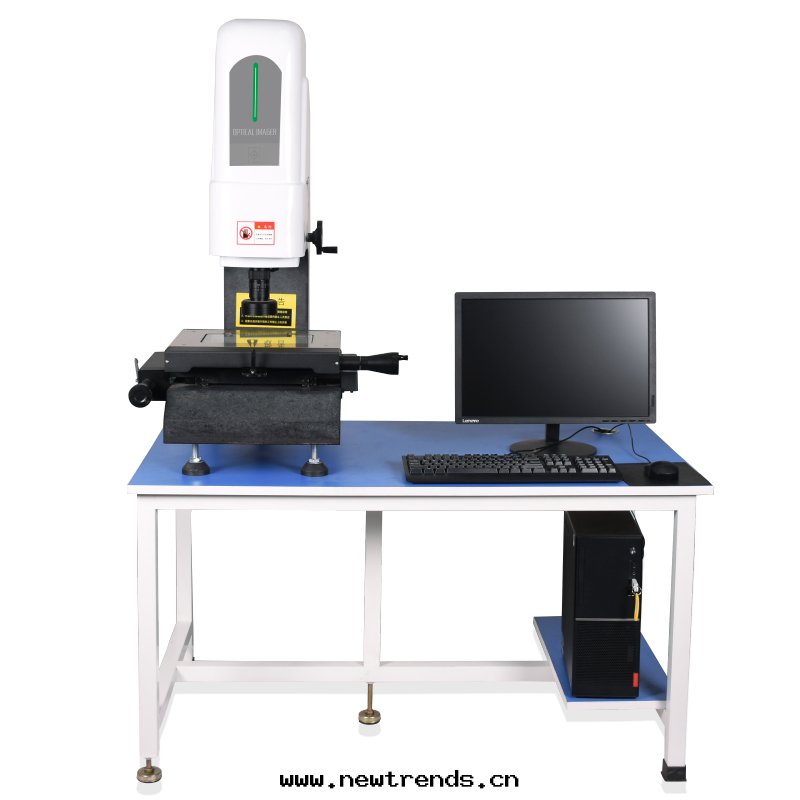

GX-4030B二次元測量仪低價位實用型影像測量仪 影像測量仪是集精密機械、光學、電子于一體的精密高效长度測量仪器。被廣泛應用于機械、仪表、鐘表、輕工等行業，院校、研究所、計量檢定部門的計量室、實验室和生産車間，本仪器能高效率地檢測各种形狀複雜工件的輪廓尺寸和表面形狀，如樣闆、沖壓件、凸輪、螺紋、齒輪、成形銑刀以及丝攻、模具、手機零部件等各种工具、刀具和零件，通过二維測量为主，也可作三維測量的视頻測量系統，可以很容易的實現實際測量結果與設計方案作对比，达到測量、檢验、校正、逆向工程設計等目的。

GX-4030B二次元測量仪特點

◆仪器采用COMST高清晰彩色CCD攝像機及连續變焦物鏡作为測量瞄準系統；

◆由X、Y、Z工作台、三軸電子光栅尺與7480數據采集系統組成數字符測量及數據處理系統；

◆采用花崗石平台，外觀簡潔大方；

◆表面光由环形LED光源組成，每一組均为恒流電源驅動，连續可調；

◆仪器具有多种數據處理、显示、輸入、輸出功能,使測量與辦公完全結合在一起；

◆仪器配合電腦使用,與計算機连接後,采用影像測量仪專用软件測繪图形進行處理及輸出；

技術參數

◆运動行程（X、Y、Z軸mm）：400×300×200

◆工作台呎寸(W×Dmm)：   556×466

◆玻璃台呎寸(W×Dmm)：    460×360

◆外形尺寸（W×L×Dmm）：   950×680×1100

◆工作距離：90mm

◆仪器基座及立柱材質：高精度、高稳定性花崗石

◆CCD攝影機：COMST高清晰彩色CCD攝像機

◆變焦物鏡： 0.7X～4.5X可连續變倍之高精密結構光學物鏡

◆视頻總倍率：0.5X鏡筒（20X～115X） 1X鏡筒（30X～225X）(可根據客戶要求選配)

◆物方视场： 10.6～1.6mm

◆數显分辨率：0.001mm

◆X、Y坐标測量示值誤差≤（3+L/200）μm，L为被測长度(單位：mm)

◆Z軸光學影像測高精度≤0.02mm(高倍率)

◆重複測量精度：≤2μm

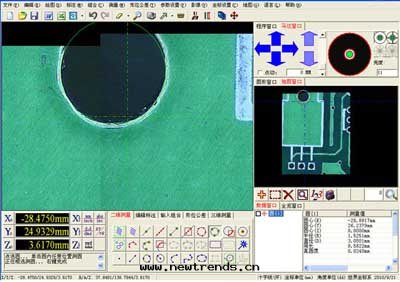

二次元測量仪软件

◆标配2.5D專用測量软件，通过软件計算可實現光學影像測高，可由鼠标自動尋邊、找直線、框選圆、自動圆、自動圆弧，可測點、線、圆、圆弧、角度、距離、高度等；

◆可測量平面上的任何幾何尺寸（角度、直径、半径、點到點的距離、點到線的距離、線到線距離、線到圆的距離、圆到圆的距離等等）；

◆繪图及輸出到AutoCAD：可将實时影像中的實際工件外形進行描繪，繪图方式與AutoCAD相似，並将所描繪的图形直接輸出到AutoCAD中，經过簡單處理形成工程图；

◆測量數據輸出：可将測量數據或图形導入WORD或EXCEL做報表；

◆拍照：可拍下測繪图元及産品照片，包括所标注的尺寸；並能将拍下图片調入測量软件中進行图片对比和處理；

◆“浏覽”窗口： 可觀察工件的全图形並具有類似AutoCAD的縮放功能；

◆設定工件坐标：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐标，有两點确定X軸、两點确定Y軸或三點确定坐标系等多种設定方法；

◆具有坐标平移、坐标旋轉及坐标分中等功能：

◆坐标标注：可标注工件中任意點的坐标值；

◆图形自動捕捉：開啟自動捕捉功能後，測量點、線、圆及圆弧，可自動捕捉到最清晰的地方；

◆Pitch标注：可标注任意點到一条直線的垂直距離，可标注任意两線的垂直距離；

◆計算機卡尺：可測量任意圆到圆之間的圆心距或最遠、最近距離；

◆角平分線：可平分任意角度；

◆标注文字：可在實时影像中标注文字说明；

◆輔助功能：可把在软件中繪制出的图形進行移動、旋轉、複制、删除，並可作任意線段的平行線、垂直線；

◆取交點：可求出任意两条相交線的交點；

◆改變图型顔色：可改變任意图型的線型、顔色；

◆字體：可改變任意标注文字的大小及顔色；

◆提示功能：在進行命令操作时，在命令行中会出現提示性的操作，从而加快操作人員的熟悉速度；

◆公英制轉換：測量值可在公制和英制之間切換；

◆X、Y清零：可用画面十字線設置任意點为相对原點，将X、Y坐标清零；

◆自動两點線：在單一画面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度；

◆自動三點圆：在單一画面下可自動捕捉工件的圆半径、直径，並繪出图形，無須以人工取圆，減少人眼誤差，提高測量精度；

◆自動多點線：自動捕捉工件邊緣，然後根據工件邊緣拟合出图形，从而減少两點取線及人眼的誤差；

◆自動多點圆：自動捕捉工件邊緣，然後拟合出工件的孔径，並繪出图形，从而減少三點取圆及人眼的誤差；

◆自動圆：在單一画面下用鼠标框中图形，可快速自動捕捉出圆.；

◆形位公差：可測量直線的真直度、圆孔的真圆度以及圆环的內外圆的真圆度和同心度。
