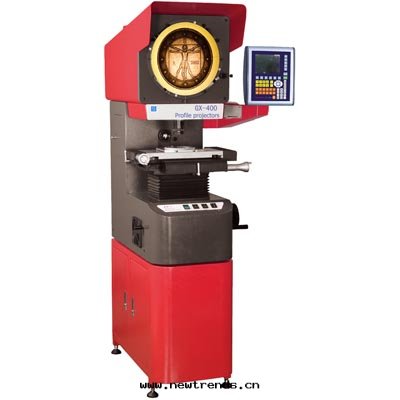

聯系我们 全國咨询热線GX-400鐘表投影仪是集光學，精密機械，電子測量于一體化的精密測量仪器，用于对高精度工件或模具作尺寸、长度、形狀、輪廓之精密放大投影檢查，測量比对和測量結果的列表記录。特别适用于鐘表加工行業
GX-400投影仪投影屏直径为415mm,測量行程为250×150mm,能滿足各式軸承、刀具、輪廓測量。
适用于精密工業如模具、工具、螺丝、齒輪、鐘表、自動車床加工、光學部件、航空等等工業的制造、設計開發、品管檢验與學術研究用途。
高精度，測量示值誤差达(3+L/100)um，L为被測量长度(單位：mm);在透射光照明下，輪廓測量誤差小于0.08%。
随機已經配備ES－12多功能數據處理電子尺系統。
GX-400鐘表投影仪産品特點:

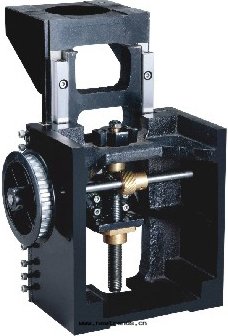

◆采用高标号铸铁精密铸造的底座，經除內應力系統时效處理，精确度能持久保持。
◆采用高精度線性導軌，精度高，移動輕松平稳。

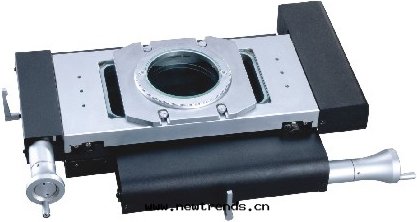

◆工作台使用無牙光杆和摩擦傳動，完全沒有丝杆傳動的背隙問題，靈敏度大大提高。
◆光學系統品質優良，影象明亮清晰，鏡头分辨率高。
◆仪器配備 ES-12 多功能數據處理電子尺系統，並配有專用的微型打印機。
GX-400鐘表投影仪技術參數
工 作 台 | 金屬工作台面尺寸 | 420×250mm | ||

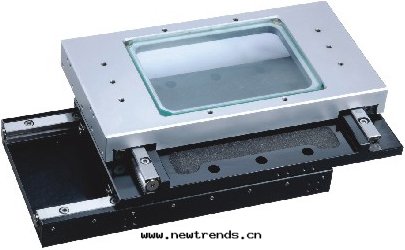

玻璃台面尺寸 | 290×190mm | |||
X坐标行程 | 250mm | |||
Y坐标行程 | 150mm | |||
Z坐标行程 | 90mm | |||
X,Y坐标數显分辨率 | 0.001mm | |||
軸向測量精度 | （3+L/100）um | |||
投 影 屏 | 投影旋轉範圍 | 0～360度 | ||
旋轉角度數页分辨率 | 0.01度 | |||
平面及表面輪廓精度 | 0.08% | |||
投影屏尺寸 | 直径415mm | |||
物 鏡 | 放大倍率(任選其一) | 10× | 20× | 50× |
物方视场範圍(直径) | 40mm | 20mm | 8mm | |
物方工作距 | 81mm | 71mm | 65mm | |
數显表 | ES-12 | |||

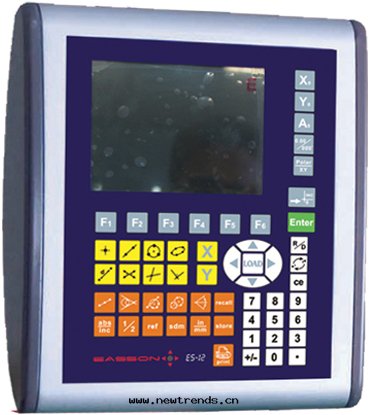

ES-12 2D幾何測量LCD數显表
特點：
●采用宽屏液晶显示屏显示信息，显示充分，操作更是方便快捷準确，便于用戶學習使用；
●支持三种語言：簡體中文、English、繁體中文；
●光栅尺的采樣電路的計數精度达到24位，計數頻率达1MHZ，相當于1μm分 辨率时計數速度达5米/秒；
●電源抗干擾能力和信号抗干擾能力达到2500V以上；
●輸入電壓在AC100V-240V範圍之內，都能正常工作；
显示軸數 | X,Y軸为線性電子尺 |
A軸为角度編碼器 | |
分辩率 | 0.001mm (X,Y軸）／0.01度（A軸） |
座标显示 | X,Y軸座标／极座标显示 |
記憶功能 | 99組幾何測量結果記憶，10組測量座标 |
誤差修正工功能 | 線性誤差修正，非線性誤差修正 |
數據輸出接口 | RS-232C數據輸出接口 |
幾何測量功能 | 三點求圆 |
點測量 | |
两點求距離 | |
两點合成線 | |
两線求交角及交點 | |
四點求交角及交中、點 | |
線上垂直投點 |
