描述：

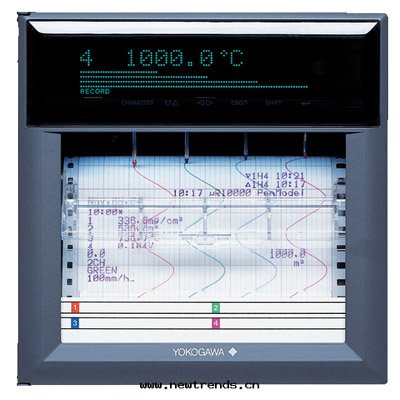

聯系我们 全國咨询热線μR10000 436106是記录宽度为100mm的6打點小型記录仪。
輸入支持通用輸入，笔式機型各通道道为连續記录，打點機型为6點/10秒的高速記录。
除了模拟記录，報警打印，定时打印，記录信息及日期數字打印。笔式記录仪使用了超小型的伺服電機和非接觸式光學定位；显示使用101×16點阵的VFD使用多个通道同时显示數字，条形图，标志显示，DI/DO狀态，日期/时間等豐富的显示格式。廣泛應用于醫藥、石油、化工、冶金、電子、電力等行業及科研單位。
436106有紙記录仪特點和性能
◆采用最先進的技術實現高品質和高可靠性
◆采用非接觸式光學定位
◆采用高精密加工,機械驅動部分小
◆采用橫河專有的集成電路
◆記录仪前罩防尘防滴(符合IP54)
多樣的功能滿足各种需求
◆型号豐富(1,2,3,4笔式機型和6,12,18,24通道打點式機型)
◆打點式機型(6通道打點式機型)實現了1秒的測量周期
◆通用輸入
◆支持多种傳感器輸入
支持包括選配件TC，RTD在內的35种傳感器。
◆运算功能
运算通道數: 笔式機型(8ch),
打點式機型(μR10000:12ch）
运算類型: 提供基本、邏輯、關系和統計运算可将运算結果記录、輸出
◆436106有紙記录仪支持以太网或RS-422A/485接口
采用VFD大屏幕，易于閱读
◆VFD大屏幕點阵显示:101×16
◆显示操作向導,實現对話式設定操作
◆新型記录紙盒,即使在記录过程中,也可以方便地抽出記录紙浏覽查询
◆機內标配高亮度白色LED照明裝置
◆多种多樣的屏幕显示方式方便監測
◆便于查看的显示，支持客戶的現场監測。采用VFD 101×16大屏幕點阵显示多种画面。
436106有紙記录仪技術參數：
結構 | 垂直面闆安裝 | |
面闆厚度 | 2～26 mm | |
測量通道 | 6打點式 | |
运算通道數 | 21 | |
輸入 | 直流電壓：20mV,60mV,200mV 2V,6V,20V,50V,1-5V,精度：±(0.1% of rdg+2digits) 热電偶：R,S,B,K,E,J,T,N,W,L,U,WRe,精度：±(0.15% of rdg+0.7℃)，分辨率：0.1℃ 热電阻：Pt100,JPt100,±(0.15% of rdg+0.3℃),分辨率：0.1℃ DI:數字輸入(接點或DC電壓,TTL電平) 直流電流輸入:(使用外部分流電阻(10Ω,100Ω,250Ω) | |
測量周期 | 1s/6點或2.5s/6點 | |
記录方法 | 6色盒式色带 | |
有效記录宽度 | 100mm | |
記录紙长度 | Z型折疊式記录紙(16m) | |
記录周期 | Max.6通道/10sec | |
送紙速度 | 1～1500mm/h(1mm步進) | |
記录顔色 | ch1=紫,ch2=紅,ch3=綠,ch4=蓝,ch5=茶,ch6=黑(各通道顔色可任意指定) | |
記录格式 | 模拟記录：區域記录,部分壓縮擴大記录 數字打印：通道号或指針(僅限于打點式機型),報警,定时打印或報表打印,消息打印,記录開始时間,送紙速度打印,列表打印,手動打印,設定列表打印 | |
显示方法 | VFD, 101 x 16點阵显示 | |
显示類型 | 多樣显示 可显示數字,棒图,指針,DI/DO狀态等, 可从约80种画面類型中任意選擇15个画面類型 | |
狀态显示 | 記录中狀态显示(RECORD),通用報警显示(ALARM),發生報警的通道号显示（1,2,3,4,5,6） | |
設定 | 以对話模式显示設定.設定时,在屏幕下半部分显示操作向導。 显示更新周期可設定为AUTO/MAN。 | |
棒图显示 | 測量值:可以左/右(%)端为基準或以中心为零點進行棒图显示.(每个通道可任意選擇) 報警:報警設定點显示以及報警發生时的閃爍显示. | |
画面亮度显示 | 可設定画面亮度等級:1～8 | |
額定電壓 | 100～240VAC(自動切換)，功耗：40VA | |
外部尺寸 (W×H×D) | 主體（包括模块） | 151.5 × 151.5× 220 (mm) |
面闆尺寸 | 144 × 144 (mm) | |
安裝尺寸 | 137 × 137 (mm) | |
重量(僅主體) | 约2.3 kg | |
産品選型表
型号 | 後綴碼 | 说明 |
436101有紙記录仪 | µR10000 1 笔記录仪 | |
436102有紙記录仪 | µR10000 2 笔記录仪 | |
436103有紙記录仪 | µR10000 3 笔記录仪 | |
436104有紙記录仪 | µR10000 4 笔記录仪 | |
436106有紙記录仪 | µR10000 6 打點記录仪 | |
Language | -2 | English, degF & summer/winter time |
-3 | 中文 | |
選件
| /A1 | 報警繼電器接點輸出2 點*1 |
/A2 | 報警繼電器接點輸出4 點*1 | |
/A3 | 報警繼電器接點輸出6 點*1*2 | |
/A4 | 報警繼電器接點輸出12 點(µR1800 用)*1*3 | |
/A5 | 報警繼電器接點輸出24 點(µR1800 用)*1*4*5 | |
/C3 | RS-422A/485 通訊接口*6 | |
/C7 | 以太网(10BASE-T)接口*6 | |
/F1 | FAIL/記录紙終了檢測、輸出*2*3*4 | |
/H2 | 壓緊式輸入端子*7 | |
/H3 | 無反射玻璃門 | |
/M1 | 运算 | |
/N1 | RTD：Cu10、Cu50 輸入 | |
/N2 | 通道間绝緣式RTD(僅打點式) *7 | |
/N3 | RTD：Pt50；TC：PR20-40，Platinel | |
/R1 | 遙控 |
*1 /A1,/A2,/A3,/A4 以及/A5 不能同时選用
*2 /A3和/F1 不能同时選用(僅对µR10000)
*3 /A4和/F1 不能同时選用(僅对µR20000 的笔式型)
*4 /A5和/F1 不能同时選用
*5 /A5僅打點式可選用
*6 /C3和/C7 不能同时選用
*7 /H2和/N2 不能同时選用
标準附件
附件名稱 | 記录仪規格 | |||||
1笔 | 2笔 | 3笔 | 4笔 | 打點 | ||
Z型折疊式記录紙 | 1 | 1 | 1 | 1 | 1 | |
6色盒式色带 | - | - | - | - | 1 | |
記录笔 | 紅 | 1 | 1 | 1 | 1 | - |
綠 | - | 1 | 1 | 1 | - | |
蓝 | - | - | 1 | 1 | - | |
