概述

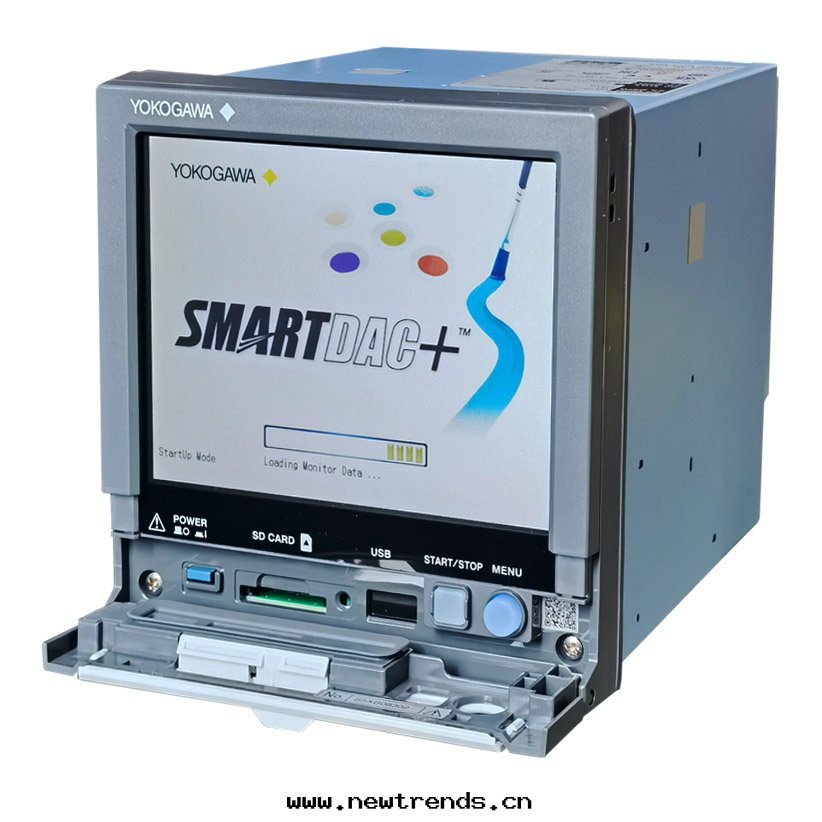

GX10觸摸屏無紙記录仪可以實現更高的清晰度、更好的智能化、更強的訪問性，让測量、显示和處理數據變得更加輕松；在複雜多變的測試环境中，只有強大的智能化測試系統才能滿足複雜的測試需求。GX10無紙記录仪是一个全新的數據采集和控制方法，設計獨特之處在于系統的智能化以及簡單的觸摸式操作。
GX10無紙記录仪具備多通道、高速、可擴展的測量能力，GX10最多可达100通道，能够大大降低客戶成本。GX10無紙記录仪記录仪體積小巧，同时采用不同种類輸入信号，通道間全隔離，無須再为線路擔憂。而輸入信号支持電壓、温度、湿度、脈沖、邏輯等多种信号輸入。不同的測量对象僅需一台便可完成測量。
GX10無紙記录仪廣泛應用于醫藥、石油、化工、冶金、電子、電力、家電、新能源等行業及科研單位。
YOKOGAWA橫河無紙記录仪GX10主要特點
◆符合食品制藥行業普遍遵循的FDA 21 CFR Part 11聯邦法規(可選項)。
◆擴展單元可支持多达100點輸入。
◆新增自定義显示功能(可選項)，可在屏幕上任意配置显示图像。
◆強化可用模块系列，包括電流輸入模块和DI DO模块等。
◆支持EtherNet/IP。
◆方便與WT系列功率計连接的可選項。
◆前面闆門可为白色或黑色(僅GX系列)。
◆靈活的用戶界面
◆多种显示功能
标準显示画面清晰的指示通道數據及其單位、标記，以及報警日志、信息日志和其他事件日志信息。
◆觸摸屏實現直觀操作
新型觸摸屏實現了滑動、縮放以及點擊和拖動控制，以便在通用显示模式功能中進行快速導航。
◆支持手写信息
通过觸控笔或手指可直接在觸摸屏上手写輸入文本信息。
◆小巧的結構
◆添加I/O模块，即可支持更多通道
完全的模块設計，不僅可以滿足當前系統中所需通道數，将来進行設備性能擴展时，只需購買並安裝新增的模块即可輕松實現擴展。
◆豐富的輸入/輸出規格
10通道通用輸入模块測量DC電壓、热電偶、热電阻和觸點輸入信号。还有16通道數字輸入模块和繼電器輸出模块可供使用。
◆YOKOGAWA橫河無紙記录仪GX10多通道I/O
GX10本體+擴展I/O最多100通道。
◆靈巧的功能性
◆直接輸出至打印機
無需通过PC，即可直接从GX打印輸出報表和截图。
◆便捷的報表創建功能
使用Excel電子表格模闆可以自動創建報表。同樣支持PDF文件輸出。
◆基于浏覽器的實时監控
网絡浏覽器可以全面訪問GX，進行數據實时監控，或更改設定
GX10觸摸屏無紙記录仪技術參數
結構 | 垂直面闆安裝 | ||
面闆厚度 | 2～26 mm | ||
显示器 | 5.7英寸TFT彩色LCD(像素： 640×480) | ||
觸屏 | 4線電阻式觸屏，2點觸摸檢測 | ||
測量通道 | 20通道 | ||
積分时間 | 通用:1.67ms/16.7ms/ 20ms/ 36.7ms/ 100ms | ||
运算通道數 | 50 | ||
通信通道數 | 50 | ||
內存 | 500 MB(媒體：閃存) | ||
輸入 | 直流電壓、标準信号、热電偶、RTD、DI(電壓接點)、直流電流(连接外置分流電阻时) DCV：1～5 V，測量精度(積分时間：16.7 ms或以上):±(0.05% of rdg + 3 mV)，显示分辨率:1mV 热電偶:K,測量精度:±(0.05% of rdg + 0.7℃),显示分辨率:0.1℃ RTD:Pt100.測量精度:±(0.05% of rdg+0.3°C),显示分辨率:0.1℃ 掃描周期:100ms/200ms/500ms/1s/2s/5s | ||
外存 | SD存儲卡(最大32 GB)(格式：FAT32或FAT16)，出廠配置为1GB | ||
通信功能 | 以太网(10BASE-T/100BASE-TX)，符合IEEE802.3(以太网幀類型：DIX) 连接配置：級聯，10BASE-T时最多4級，100BASE-TX时最多2級；段长：最长100米 FTP客戶端功能、FTP服务器功能、Web服务器功能、SNTP客戶端功能、SNTP服务器功能、DHCP客戶端功能、Modbus/TCP(客戶端/服务器功能) | ||
選配件 | 串行通信(/C2：RS-232，/C3：RS-422A或RS485)Modbus/RTU(主機/从機功能) | ||
其他功能 | 安全功能：键锁功能、登录功能 时鐘功能：带日曆、精度： ±5ppm(0 to 50°C) 液晶屏保護功能 | ||
額定電源電壓 | 100～240 VAC(電源電壓：90～132 VAC，180～240 VAC) | ||
額定電源頻率 | 50/60 Hz | ||
功耗 | 最大45 VA (100 VAC)，最大60 VA (240 VAC) | ||
绝緣電阻 | 以太网之間、RS-422/485和各绝緣端子與地面之間：20 MΩ或以上(500 VDC) | ||
耐壓 | 電源端子與地面之間：3000 VAC(50/60 Hz)/分 | ||
外部尺寸 (W×H×D) | 主體 | 144 × 144× 174 (mm) | |
包括模块 | 144×144 × 225 (mm) | ||
重量(僅主體) | 约2.1 kg | ||
GX10觸摸屏無紙記录仪選型表
型号 | 規格代碼 | 選配代碼 | 说明 | |
GX10 | 無紙記录仪（盘裝型，小型显示器） | |||
類型 | -1 | 标準(最大測量通道數：100通道) | ||
显示語言 | C | 英文，degF,dst(夏时制/标準时） | ||
選配件 | /AH | 航空航天方面的热處理 | ||
/AS | 安全增強功能(支持Part11) | |||
/BC | 黑色保護盖 | |||
/BT | 多重批處理功能 | |||
/C2 | RS232*1 | |||
/C3 | RS-422/RS-485*1 | |||
/CG | 自定義画面功能 | |||
/D5 | VGA輸出*2 | |||
/E1 | 以太网/IP通信 | |||
/E2 | WT通信*14 | |||
/E3 | OPC-UA服务器 | |||
/E4 | SLMP通信 | |||
/FL | 异常輸出，1點 | |||
/LG | LOG标尺 | |||
/MT | 运算(包含報表功能)*15*18 | |||
/MC | 通信通道功能 | |||
/P1 | 24V DC/AC電源 | |||
/UH | USB接口（主機2个端口） | |||
/UC□0 | 預裝模拟(通用)輸入模块(壓接端子)*3 | |||
/US□0 | 預裝模拟(通用)輸入模块(M3螺丝端子)*3 | |||
/CR□□ | 預裝數字輸出模块、數字輸入模块*5 | |||
預裝輸入輸出模块时
GX-10-1 | 選型代碼 | 说明 |
/UC10 | 带模拟輸入模块，10通道(壓接端子) | |
/UC20 | 带模拟輸入模块，20通道(壓接端子)*7 | |
/UC30 | 带模拟輸入模块，30通道(壓接端子)*8 | |
/UC40 | 带模拟輸入模块，40通道(壓接端子)*5 | |
/UC50 | 带模拟輸入模块，50通道(壓接端子)*5 | |
/US10 | 带模拟輸入模块，10通道(M3螺丝端子) | |
/US20 | 20ch带模拟輸入模块（M3螺丝端子） | |
/US30 | 30ch带模拟輸入模块（M3螺丝端子） | |
/US40 | 带模拟輸入模块，40通道(M3螺丝端子)*5 | |
/US50 | 带模拟輸入模块，50通道(M3螺丝端子)*5 | |
可選項 （數字I/O） | /CR01 | 带數字I/O模块(輸出：0、輸入：16)*8*9*15 |
/CR10 | 带數字I/O模块(輸出：6、輸入：0)*8 | |
/CR11 | 带數字I/O模块(輸出：6、輸入：16)*7*8*9*15 | |
/CR20 | 带數字I/O模块(輸出：12、輸入：0)*6 | |
/CR21 | 带數字I/O模块(輸出：12、輸入：16)*6*9*15 | |
/CR40 | 带數字I/O模块(輸出：24、輸入：0)*6 | |
/CR41 | 带數字I/O模块(輸出：24、輸入：16)*6*9*15 |
*1不能同时選擇/C2和/C3可選項。
*2 僅GX20可以選擇/D5可選項。
*3 僅可選擇任意一个可選項。
*4 僅可選擇任意一个可選項
