記录仪廣泛應用于各行業的生産線和研發單位，主要用来采集、显示並記录温度、電壓、電流、流量和壓力等數據。如今，YOKOGAWA已成为世界頂級記录仪供應商之一。随着記录仪逐步从有紙記录轉變为數字記录，數字記录仪通常在网絡上使用。同时，越来越多的操作人員希望記录仪能够擁有與移動終端相似的觸摸屏，並且有能力集中處理来自不同區域內多台記录仪的更多數量的輸入信息。为了滿足这一需求，YOKOGAWA于2012年10月推出了GX系列無紙記录仪(GX10/GX20)。此次增加新功能的新版GX系列無紙記录仪将符合醫療行業廣泛遵循的FDA 21 CFR Part 11規範，能够處理更多的記录仪輸入，操作性能也得到增強。
新版GX系列無紙記录仪可裝配6个擴展單元，每个單元可擴展60路輸入。这樣，包括直接輸入在內，每台記录 仪可處理共达450路輸入。由于连接擴展單元與記录仪的電缆線长度可达 100米，因此可将擴展單元安裝到傳感 器附近，降低布線成本。
概述

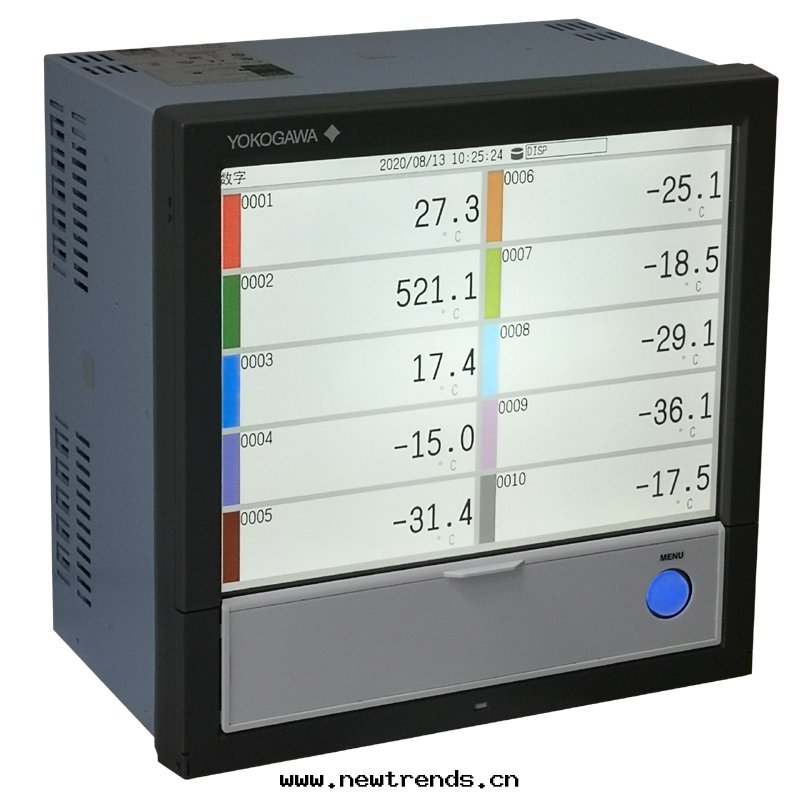

GX20觸摸屏無紙記录仪可以實現更高的清晰度、更好的智能化、更強的訪問性，让測量、显示和處理數據變得更加輕松；在複雜多變的測試环境中，只有強大的智能化測試系統才能滿足複雜的測試需求。GX20無紙記录仪是一个全新的數據采集和控制方法，設計獨特之處在于系統的智能化以及簡單的觸摸式操作。
GX20無紙記录仪具備多通道、高速、可擴展的測量能力，GX20最多可达450通道，能够大大降低客戶成本。GX20無紙記录仪記录仪體積小巧，同时采用不同种類輸入信号，通道間全隔離，無須再为線路擔憂。而輸入信号支持電壓、温度、湿度、脈沖、邏輯等多种信号輸入。不同的測量对象僅需一台便可完成測量。
GX20無紙記录仪廣泛應用于醫藥、石油、化工、冶金、電子、電力、家電、新能源等行業及科研單位。
YOKOGAWA橫河無紙記录仪GX20主要特點
◆符合食品制藥行業普遍遵循的FDA 21 CFR Part 11聯邦法規(可選項)。
◆擴展單元可支持多达450點輸入。
◆新增自定義显示功能(可選項)，可在屏幕上任意配置显示图像。
◆強化可用模块系列，包括電流輸入模块和DIDO模块等。
◆支持EtherNet/IP。
◆方便與WT系列功率計连接的可選項。
◆前面闆門可为白色或黑色(僅GX系列)。
◆靈活的用戶界面
◆多种显示功能
标準显示画面清晰的指示通道數據及其單位、标記，以及報警日志、信息日志和其他事件日志信息。
◆觸摸屏實現直觀操作
新型觸摸屏實現了滑動、縮放以及點擊和拖動控制，以便在通用显示模式功能中進行快速導航。
◆支持手写信息
通过觸控笔或手指可直接在觸摸屏上手写輸入文本信息。
◆小巧的結構
◆添加I/O模块，即可支持更多通道
完全的模块設計，不僅可以滿足當前系統中所需通道數，将来進行設備性能擴展时，只需購買並安裝新增的模块即可輕松實現擴展。
◆豐富的輸入/輸出規格
10通道通用輸入模块測量DC電壓、热電偶、热電阻和觸點輸入信号。还有16通道數字輸入模块和繼電器輸出模块可供使用。
◆YOKOGAWA橫河無紙記录仪GX20多通道I/O
GX20支持500通道。
◆靈巧的功能性
◆直接輸出至打印機
無需通过PC，即可直接从GX打印輸出報表和截图。
◆便捷的報表創建功能
使用Excel電子表格模闆可以自動創建報表。同樣支持PDF文件輸出。
◆基于浏覽器的實时監控
网絡浏覽器可以全面訪問GX，進行數據實时監控，或更改設定
GX20觸摸屏無紙記录仪技術參數
型号 | GX20 | ||
結構 | 垂直面闆安裝 | ||
面闆厚度 | 2～26 mm | ||
显示器 | 12.1英寸TFT彩色LCD(像素： 800×600) | ||
觸屏 | 4線電阻式觸屏，2點觸摸檢測 | ||
測量通道 | 50通道 | ||
最多连接模块數受到最多測量通道數限制，且根據模块种類和組合方式的不同而有所差异。 | |||
積分时間 | 通用:1.67ms/ 16.7ms/ 20ms/ 36.7ms/ 100ms | ||
运算通道數 | 100 | ||
通信通道數 | 300 | ||
內存 | 500 MB(媒體：閃存) | ||
外存 | SD存儲卡(最大32 GB)(格式：FAT32或FAT16)，出廠配置为1 GB | ||
輸入 | 直流電壓、标準信号、热電偶、RTD、DI(電壓接點)、直流電流(连接外置分流電阻时) DCV：1～5 V，測量精度(積分时間：16.7 ms或以上):±(0.05% of rdg + 3 mV)，显示分辨率:1mV 热電偶:K,測量精度:±(0.05% of rdg + 0.7℃),显示分辨率:0.1℃ RTD:Pt100.測量精度:±(0.05% of rdg+0.3°C),显示分辨率:0.1℃ 掃描周期:100ms/200ms/500ms/1s/2s/5s | ||
通信功能 | 以太网(10BASE-T/100BASE-TX)，符合IEEE802.3(以太网幀類型：DIX) 连接配置：級聯，10BASE-T时最多4級，100BASE-TX时最多2級；段长：最长100米，FTP客戶端功能、FTP服务器功能、Web服务器功能、SNTP客戶端功能、SNTP服务器功能、DHCP客戶端功能、Modbus/TCP(客戶端/服务器功能) | ||
選配件 | 串行通信(/C2：RS-232，/C3：RS-422A或RS485)Modbus/RTU(主機/从機功能) | ||
其他功能 | 安全功能：键锁功能、登录功能 时鐘功能：带日曆、精度： ±5ppm(0 to 50℃) 液晶屏保護功能 | ||
額定電源電壓 | 100～240 VAC(電源電壓：90～132 VAC，180～240 VAC) | ||
額定電源頻率 | 50/60 Hz | ||
功耗 | 最大85 VA (100 VAC)，最大110 VA (240 VAC) | ||
绝緣電阻 | 以太网之間、RS-422/485和各绝緣端子與地面之間：20 MΩ或以上(500 VDC) | ||
耐壓 | 電源端子與地面之間：3000 VAC(50/60 Hz)/分 | ||
外部尺寸 (W×H×D) | 主體 | 288 × 288 × 169 (mm) | |
包括模块 | 288 × 288 × 220 (mm) | ||
重量(僅主體) | 约6.2 kg | ||
