型号：XLC-300

産品用途：适用于PVC-U、PVC-C管、PP管、PE管、地下通信管道用塑料管等管材的耐沖擊韧性的測定。是檢測、生産單位、建材行業、科研單位理想的測試仪器

符合标準：GB/T 14152、ISO 3127、ISO4422、GB6112、GB 11548、GB/T 5836.1、GB/T 10002.1、GB/T 10002.3、GB/T 13664、GB/T 16800、GB/T 1916、QB1929、YD/T 841、JB/T 5125、GB8814、EN 744、EN 1411、ASTM D2444等标準

市场價：23600元

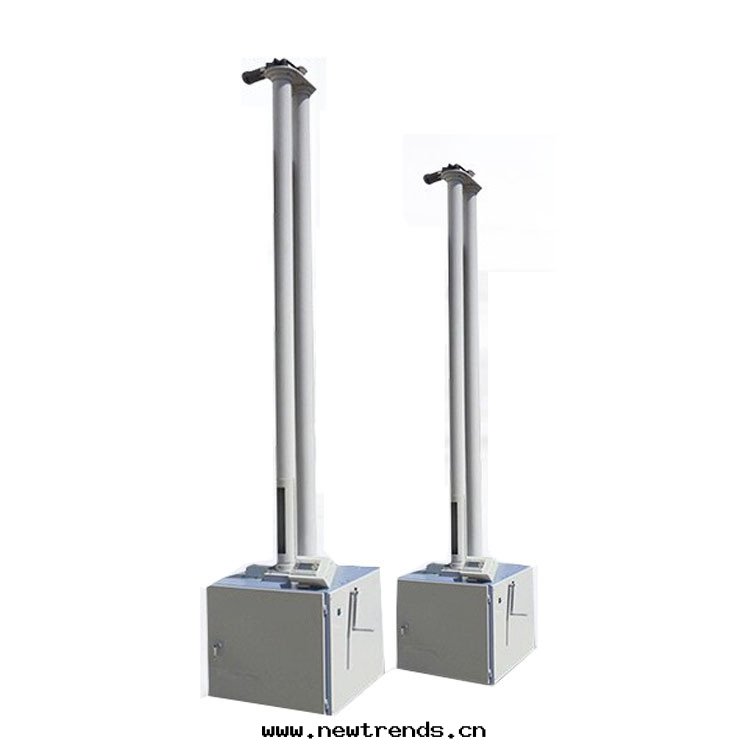

XLC-300管材落錘式沖擊試验機适用于对塑料、玻璃、陶瓷等非金屬材料試樣或制品進行沖擊試验，是用以評價材料抗沖擊性能的一种測試仪器，升降高度由标尺显示，直觀準确，自動防止二次沖擊，符合ZBN72026《落錘式沖擊試验機技術条件》、GB/T14152《热塑性塑料管材耐外沖擊性能試验方法、时針旋轉法》、GB/T14153《硬質塑料落錘沖擊試验方法通则》、GB6112《热塑性塑料管材和管件耐沖性能的測試方法（落錘法）》、GB/T10002.1《給水用硬聚氯乙烯（PVC-U）管材》、GB/T10002.3《埋地排污、廢水用硬聚氯乙稀（PVC-U）管材》、GB/T13664《低壓輸水灌溉用薄壁硬聚氯乙烯（PVC-U）管材》、GB11548《硬質塑料闆材耐沖擊性能試验方法（落錘法）》、JB/T5125《農用硬聚氯乙烯管材》、GB/T8814《門、窗框用硬聚氯乙烯（PVC）型材》及GB/T5836.1《建築排水用硬聚氯乙烯管材》等标準要求。

XLC-300管材落錘式沖擊試验機該機控制部分采用PLC控制技術，能數字預置和显示沖擊高度、自動对零、升錘、落錘、沖擊、並能有效地防止二次沖擊。采用双柱式結構，其結構緊湊、能量損失小、試验速度快。

XLC-300管材落錘式沖擊試验機符合标準：
本機完全符合ZB N72 026《落錘式沖擊試验機技術条件》标準,亦滿足：GB/T 14152、ISO 3127、ISO4422、GB6112、GB 11548、GB/T 5836.1、GB/T 10002.1、GB/T 10002.3、GB/T 13664、GB/T 16800、GB/T 1916、QB1929、YD/T 841、JB/T 5125、GB8814、EN 744、EN 1411、ASTM D2444等标準对試验設備的要求。

技術參數：
1、沖擊能量：300J
2、錘头半径：SR5mm、SR10mm、SR30mm、d25mm、d90mm
3、工作台行程：0mm-400mm（可以定制到800mm）
4、試樣直径：10mm~400mm(400mm以上定制)
5、沖擊高度：50-2000mm
6、沖擊中心與夾具中心偏差：≤2mm
7、托闆型式：120°V型
8、電源：交流380V±10％ 5A   50Hz；
9、外形尺寸：630mm×600mm×3650mm
10、淨重：450kg

XLC-300管材落錘式沖擊試验機定義：
真實沖擊率：整批産品進行試验时，其沖擊破坏總數除以沖擊總數即为真實沖擊率，以百分數表示。
破坏：用肉眼觀察，試樣經沖擊産生裂紋、裂縫或試樣破碎稱为破坏，因落錘沖擊而形成的試樣凹痕或變色则不認为是破坏。
XLC-300管材落錘式沖擊試验機工作原理：
以規定質量和尺寸的落錘从規定高度沖擊試验樣品規定的部位，即可測出該批（或连續擠出生産）産品的真實沖擊率。此試验方法可以通过改變落錘的質量或改變高度来滿足不同産品的技術要求。TIR允許值为10%。
XLC-300管材落錘沖擊試验機主機架和導軌：垂直固定，可以調节並垂直、自由釋放落錘，校準时，落錘沖擊管材的速率不能小于理论速率95%。
落錘：
落錘應符合图GB/T14152中表1、表2的規定，錘头應为钢，小壁厚为5mm，錘头的表面不應有凹痕、劃傷等影響測試結果的可見缺陷，質量为0.5kg和0.8kg的落錘應具有d25型的錘头，質量大于或等于1kg的落錘應具有d90型的錘头。

表1落錘錘头的尺寸                         單位：mm

表2推薦落錘質量                                    單位：kg

XLC-300管材落錘式沖擊試验機試樣支架：
包括一个120°角的V型托闆，其长度不應小于200mm，其固定位置應使落錘沖擊點的垂直投影在距V型托闆中心線的2.5mm以內。仲裁檢验时，采用丝杠上頂或支架。
XLC-300管材落錘沖擊試验機釋放裝置：可使落錘从至少2米高的任何高度落下，此高度指距離試樣表面的高度，到±10mm。應具有防止落錘二次沖擊的裝置，落錘回跳捕捉率應保證100%。
試樣制備：
試樣應从一批或连續生産的管材中随機抽取切割而成，其切割端面應與管材的軸線垂直，切割端應清潔、無損傷。

試樣长度：試樣长度为（200±10）mm

試樣标線：外径大于40mm的試樣應沿其长度方向画出等距離标線，並順序編号。不同外径的管材試樣画線的數量見GB/T 14152中表3。对于外径小于或等于40mm的管材，每个試樣只進行沖擊。

試验步骤：
1、按照産品标準的規定确定落錘質量和沖擊高度。
2、外径小于或等于40mm的試樣，每个試樣只承受沖擊。
3、外径大于40mm的試樣在進行沖擊試验时，首先使落錘沖擊在1号标線上，若試樣未破坏，则对2号标線進行沖擊，直至試樣破坏或全部标線都沖擊。逐个对試樣進行沖擊，直至取得判定結果。
