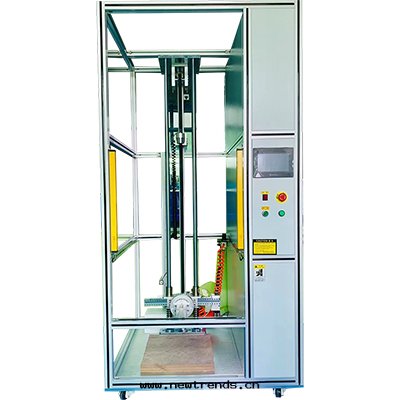

1、GX-418定向跌落試验機産品應用：該設備用于評估産品在客戶實際使用时意外跌落後对産品性能的影響，适用于手機、PAD、電子書、電子辭典等小型電子産品作指定方向或指定位置的跌落測試。

2、定向跌落試验機産品特點

2.1 双立柱直線軸承導向，伺服電機+同步带驅動升降，可任意設定測試高度，且定位準确

2.2 三个不同角度的吸盘實現樣品多角度測試

2.3 觸摸屏+PLC控制，可設置和显示測試高度和跌落次數等數據

2.4 全封闭式外圍框架和開門即停的屏蔽門为操作者的安全提供保障

2.5 跌落闆直接置于地上，避免其他因素影響，使測試更接近真實

3、主要功能

3.1 定向跌落測試

3.2 自由跌落測試

3.3 自動和手動功能

3.4 基準高度補償功能

3.5 跌落高度和測試次數可設定

4、技術參數

4.1 跌落高度：可在 400-1800mm 範圍內設定，位移精度为±1mm

4.2 跌落角度：0°、45°、90°，可跌落矩形樣品的2个大面、4个小面、8个棱和4个角

4.3 相關标準：産品符合IEC68-2-32标準

4.4 吸盘規格及數量：Ф30mm吸盘，3个

4.5 測試數據：跌落高度和測試次數

4.6 測試樣品重量：zui大允許700g

4.7 跌落面尺寸：350*350*50mm

4.8 跌落面材質：大理石/水泥闆（可按需定制）

4.9 跌落面粗糙度：大理石闆和水泥闆的粗糙度值分别为0.59μm和1.29μm（參考數據）

4.10 驅動方式：伺服電機+同步齒形带

4.11 控制方式：觸摸屏+PLC

4.12 气源要求：不低于0.6MPa潔淨的壓縮空气

4.13 電源要求：AC220V±10％   50Hz

4.14 設備功率：400W

4.15 外形尺寸：800×900×2400mm

4.16 設備重量：270Kg
