用途：

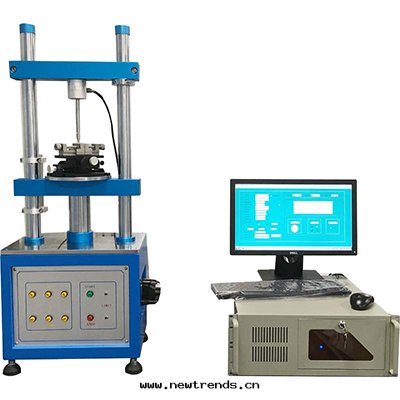

1220S插拔力試验機适用于各种连接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，将可得到完全準确之插拔力試验，利用Windows视窗中文画面設定，操作簡單方便，且所有資料皆可儲存（試验条件、位移、曲線图、壽命曲線图、檢查報表等），解決各种连接器測試的夾具問題及測試时公母连接器能自動对準，不会有吃單邊的問題。搭配動态阻抗測試系統，可在測試插拔力同时測試動态阻抗並繪制（荷重行程-阻抗曲線图）

特點

1、測試条件皆由電腦画面設定，並可儲存。由下拉式菜單勾選設定或直接輸入數據。（含試验類别、測定运動方向、荷重測定範圍、行程測定範圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停时間每次等候位置、空壓次數等）。

2、可儲存及打印图形（荷重-行程曲線图-荷重衰減壽命曲線图-檢验報表）荷重元超負载之保護功能、可确保荷重元不致損坏。

3、同时显示荷重-行程曲線图及壽命曲線图。

4、自動荷重零點檢出，並可設定原點檢出荷重值。

5、荷重單位显示：N、lb、gf、Kgf可自由切換。

6、可同时搭配數个荷重元（2Kgf/5Kgf/20Kgf/50Kgf選購）。

7、機台采用高钢性結構設計，搭配伺服馬达，长时間使用下能确保精度，适合一般引张壓縮測試及插拔力壽命測試。

8、超規格值停止（于壽命測試时，測試數據超出設定上下限值时機器自動停止)。

9、測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或行程之電阻值。

三、測試項目

1、连接器單孔插拔試验

2、连接器整排插拔試验

3、连接器單Pin與塑胶保持力試验

4、连接器NORMAL FORCE測試

5、一般壓縮，拉伸破坏試验

6、恒定拉力測試

7、恒定壓力測試

8、连接器插拔壽命試验

9、彈片荷重位移測試

10、连接器接觸端子動态阻抗測試（選配）

四、技術參數

1、測定最大荷重：50Kg，20Kg，5Kg，2Kg（标配由用戶選定，其它選配）

2、最小分解能力：0.01g

3、最大測定高度：150mm

4、最小微調距離：0.01mm

5、測定速度範圍：0-300mm/min（選配0-600mm/min)

6、X軸移動範圍：0-75mm

7、Y軸移動範圍：0-75mm

8、傳動機構：滾珠螺杆

9、驅動馬达：日本松下伺服馬达

10、外觀尺寸：360×260×940mm

11、重量：67Kg

12、電源：220V/50Hz

五、软件特點

測試条件皆由計算機画面設定，並可儲存。可由下拉 式選單勾選設定，或直接輸入數據。 (含試验類别、測定运動方向、荷重測定範圍、行程 測定範圍、行程原點位置、行程原點檢出、測定速 度、測定總次數、暫停时間、每次等候位置、空壓 次數)。　连接器單孔插拔試验。

六、測試報表輸出

1、荷重-行程曲線图、壽命曲線图、測試報表，皆为A4标準紙张規格，且由電腦打印機直接打印。

2、插拔荷重-行程曲線图：可直接显示並儲存每次測試之位移與力量值變化。（X軸代表行程，Y軸代表力量）每一測量图形皆可由十字遊标追蹤軌迹，判定每一測定點对應之荷重及行程值，最小解析度0.01mm。曲線由電腦自動儲存、可随时放大縮小、一张紙可任意指定放置N个曲線图。卷軸式曲線图显示，可任意浏覽曲線图。 同时显示荷重-行程曲線图及壽命曲線图

3、壽命曲線图：

報表擡头內容可随时修改

報表上可显示每条曲線之最大值、最小值、平均值

報表上可显示測試上、下限之規格線可設定同时显示多組壽命曲線图

4、測試報表：

測試報表自動産生（A4規格），並可轉檔輸出（Excel）或通过网絡直接輸出

5、自動計算最大值、最小值、平均值、差值、标準差等可輸入測試上、下限值，超出規格自動判定OK或NG

七、标準配置

1、1220S主機一台

2、多功能夾具與夾片一套

3、自動求心裝置一套

4、單孔插拔夾嘴一个

5、大型XY移動台一套

6、單PIN保持力專用夾具一个

7、測試棒一个

8、工業電腦一套

9、插拔力試验機说明書一本
