概要：

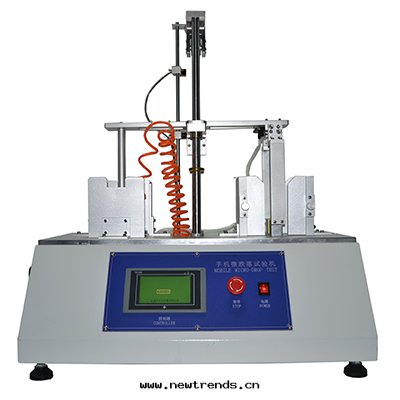

GX-9931E手機微跌試验機适用于手機桌面跌落耐久試验專用檢測設備。

用途：

本機适用于手機、電話機听筒、对講機、MP3、CD、電子词典等小型電子消費類産品作重複跌落測試

手機微跌落試验機動作原理

電機带動上夾具（气手指）下降将手機夾住，上升，松開气手指，手機成自由跌落运動，此时双動气缸伸縮将手機推至上夾具能夾住之位置，電機带動上夾具（气手指）下降将手機夾住，上升，桦開气手指，手機成自由跌落运動，如此反複直至設定次數。

特點：

◆PLC可編程控制，性能比气動結構品質要稳定，噪音小。

◆可設定次數自動停止

◆跌落表面材料：鋁，厚度为12mm。跌落處擋闆複位。

◆提示功能：能設定按键次數定值，可自動停止測試。

◆本機采用日本信濃電機作为手機提起、跌落驅動源，耐久使用；能實現手機等産品反複跌落，以檢測産品由一定高度落下之耐沖擊性；

◆由于采用气動組件及專制控制方式，极大地提升測試速度和一致性；采用显控液晶觸摸式控制屏+PLC可編程控制器作動作程控；同时計數，到达設定次數自動停止測試

技術參數：

1、同时跌落手機：2台

2、允許試件重量：2kg(max)

3、跌落高度：60-150ｍｍ

4、測試速度範圍：6～20次/min

5、PLC控制器及觸摸屏：1套

6、機器尺寸：W550*H750*D650mm

7、機器重量：约40kg

8、气源：≥0.5Mpa

9、電源：AC 220V或指定

備注：制作部分電气與主體为一體式

主要配置

1、觸摸屏：1个、PLC：1个

2、上升、下降電機：1套（SMC）

3、真空吸盘：1个（SMC）

4、真空發生器：1个（SMC）
