型号：GXDW-200B

産品用途：主要适用于建築工程中，对外径为 Φ48.3mm的钢管腳手架用直角扣件、旋轉扣件、对接扣件及底座進行抗滑、抗破坏、扭轉剛度、抗拉、抗壓的所有力學性能的檢測。

符合标準：GB15831-2006《钢管腳手架扣件力學性能試验方法》GB/T228.1-2010《金屬材料 室温拉伸試验方法》、GB/T7314-2005《金屬壓縮試验方法》

市场價：82600元

一、設備介紹：

腳手架扣件力學性能試验機，钢管腳手架試验機，钢管腳手架扣件試验機,本公司生産的GXDW-200B微機控制腳手架扣件試验機，主要适用于建築工程中，对外径为 Φ48.3mm的钢管腳手架用直角扣件、旋轉扣件、对接扣件及底座進行抗滑、抗破坏、扭轉剛度、抗拉、抗壓的所有力學性能的檢測。精密的自動控制和數據采集系統，實現了數據采集和控制过程的全數字化調整。可完成最大承载拉力、抗拉強度、伸长變形、延伸率等技術指标的檢測。以上檢測參數在試验結束後，由計算機根據試验開始时設置的試验參數条件自動計算，同时显示相應的試验結果，各檢測參數在試验結束後既可查询显示，也可连接打印機進行打印輸出

二、使用領域：

該産品廣泛用于金屬、非金屬材料的拉、壓、彎剪等力學性能試验。配以种類繁多的附具，还可用于型材和構件的力學性能試验。在試樣變形大，試验速度快的绳、带、丝、橡胶、塑料等材料試验領域，同樣具有非常廣泛的應用前景。适用于質量監督、教學科研、航空航天、钢铁冶金、汽車、建工建材等試验領域。

三、依據标準：

滿足國家标準GB15831-2006《钢管腳手架扣件力學性能試验方法》GB/T228.1-2010《金屬材料室温拉伸試验方法》、GB/T7314-2005《金屬壓縮試验方法》的要求，符合GB、ISO、ASTM、DIN等多种标準的數據處理。可以符合用戶的要求及提供的标準。

四、重點描述：

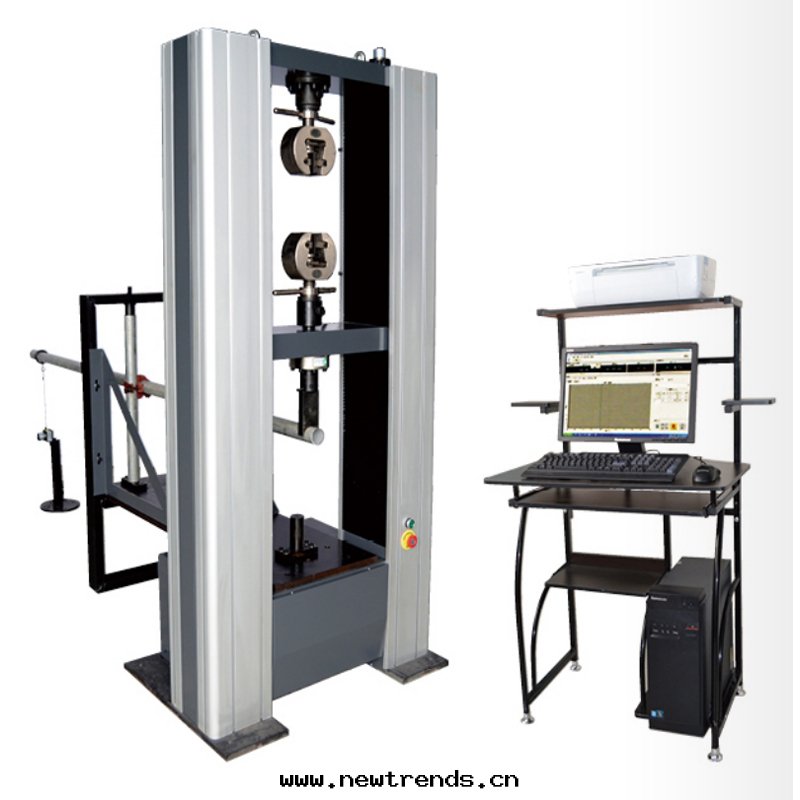

1、主機：該機采用双空間門式結構，上空間拉伸，下空間壓縮，彎曲。橫梁無級升降。傳動部分采用圆弧同步齒形带，丝杠副傳動，傳動平稳，噪音低。特别設計的同步齒形带減速系統和精密滾珠丝杠副带動試验機的移動橫梁运動，實現了無間隙傳動。

2、附具：

标準配置：腳手架扣件專用附具、壓縮附具各一套。

3、電气測控系統：

（1）采用交流伺服系統和伺服電機，性能稳定、可靠，具有过流、过壓、超速、过载等保護裝置。

（2）具有过载、过流、过壓、位移上下限位和緊急停止等保護功能。

（3）內置式控制器，保證了該試验機可以實現橫梁位移等參量的控制，可實現等速位移。。

（4）試验結束时，可手動或自動高速返回試验初始位置。

（5）實現了真正意義上的物理調零、增益調整及試验力測量的自動換檔、調零、标定和存盘，無任何模拟調节环节，控制電路高度集成化。

（6）電气控制線路參照國際标準，符合國家試验機電气标準，抗干擾能力強，保證了控制器的稳定性，實验數據準确性。

（7）具有网絡接口，可進行數據的傳輸、存儲、打印記录和网絡傳輸打印，可與企業內部局域网或Internet网连接。

4、软件主要功能特點描述

該測控软件用于微機控制電子万能試验機進行各种金屬及非金屬（如，人造闆等）的試验，按照相應标準

完成實时測量與显示、實时控制及數據處理、結果輸出等各种功能。

(1)分權限管理，不同級别的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、方便、快捷，又有效的保護了系統；（2）實时測量與显示試验力及峰值、位移、變形等各信号；實現了Win2000、WinXP等NT模式平台下的實 时采集與控制；並實現了精确定时，高速采樣；（3）實現了負荷-變形，負荷-位移等多种試验曲線的實时屏幕显示，可随时切換觀察，曲線的放大與縮小非 常方便；

（4）試验參數的計算機存儲、設定、加载等功能，調零、标定等操作都从软件上進行，各參數可方便的進行 存儲和調入，从而使一台主機带多个傳感器时可以方便的切換，且沒有數目限制；

（5）支持等速位移控制方式；並在高級操作者調試參數过程中給出标準參考曲線，从而使用戶實際觀察到各 參數对效果産生的影響。

(6)采用人機交互方式分析數據。處理方法滿足應用廣泛的《GB/T 228-2010金屬材料室温拉伸試验方法》要求，可自動計算彈性模量、屈服強度、規定非比例延伸強度等各种性能參數，也可人工干預分析过程，提高分析的準确度；也可以根據用戶提供的标準進行其他的數據處理。

(7)試验數據以文本文件存貯，以方便用戶查询，以及利用任何通用商業報表、字處理软件对試验數據進行再處理，同时方便聯网傳遞數據；

(8)可記录、保存試验全过程的數據曲線，並具有演示功能，實現試验曲線再現。还可以進行曲線疊加对比，便于对比分析；

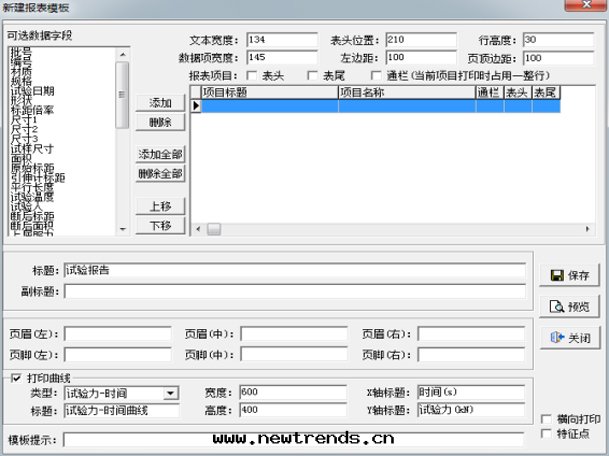

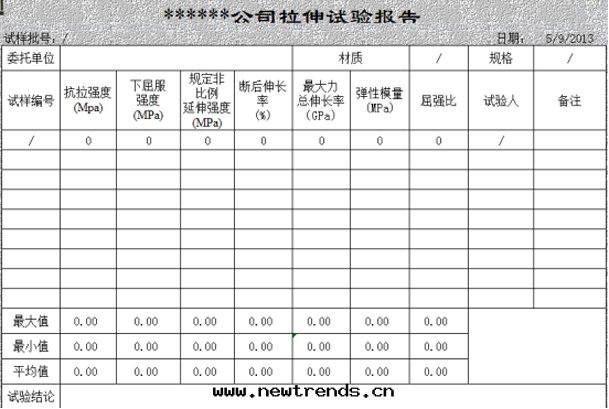

(9)可按用戶要求格式打印試验報告。用戶可以自己選擇報告輸出基本信息和試验結果及試验曲線的內容，滿足各种需要；

(10)實現了試验力和變形的數字調零、自動标定，方便了操作，提高了機器的可靠性。各种參數系統設置以文件形式存貯，便于保存和恢複；

(11)可應用于Win98、Win2000、WinXP等多种操作系統。試验过程控制、橫梁移動速度的改變、參數輸入等操作可全部用键盘、鼠标完成，使用方便快捷；

(12)可自動识别並支持外部點動控制，使裝夾試樣时很方便；

(13)具備过载保護自動停機功能，並可以自動判斷試樣斷裂，自動停機。根據用戶要求不同，上述软件功能会有增減或調整改變。

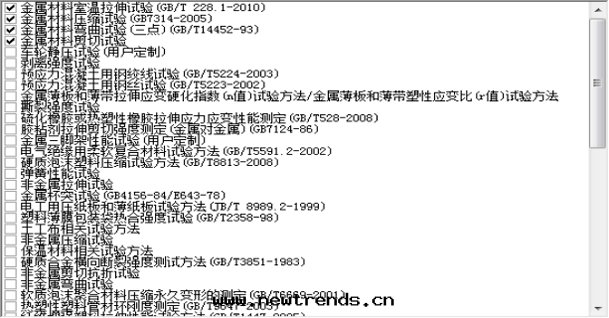

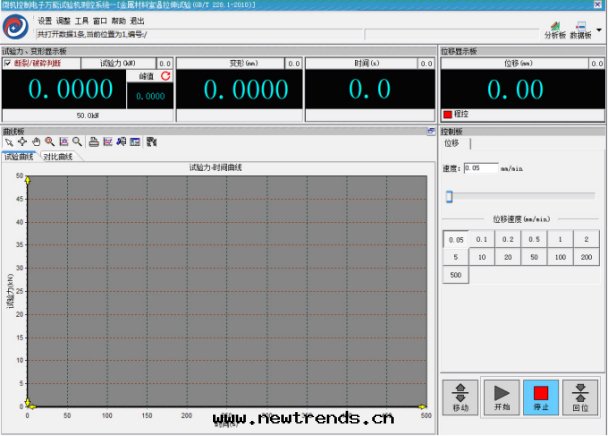

5、软件及软件操作界面：

（1）软件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。

五、技術指标：

六、系統配置：

七、關于售後服务與質量保障

    需方如需要供方現场培訓，提前與供方约定好培訓时間，地點，供方安排技術人員到現场对操作人員培訓，講解産品、使用要求、注意事項、日常維護和一般故障判斷、處理。需方如果不需要供方現场培訓，供方会積极配合需方電話遠程指導技術方面問題。本公司設有專門的客戶電話售後服务部，随时接受用戶技術方面的咨询。

本設備質保期为正式交貨之日起十二个月。設備在質保期內，供貨方对設備出現各類故障及时免費維修服务。对非人为造成的各類零件損坏，本公司及时免費更換。保修期外設備在使用过程中發生故障，供貨方会及时響應訂貨方服务，積极協助訂貨方完成維修任务，直至設備可以正常使用。
