型号：GX-JB100

産品用途：用于模拟夾車裝卸包裝件时，两夾闆之夾持力对包裝件及貨物産生的影響，評估包裝件耐夾強度，适用于廚具、家私、家電、玩具等成品包裝，尤其适用于美國西爾斯SEARS所要求之包裝件抗夾持強度測試。

符合标準：ASTM D642、ASTM D6055，美國SEARS企業标準

市场價：110000万

一、概述：

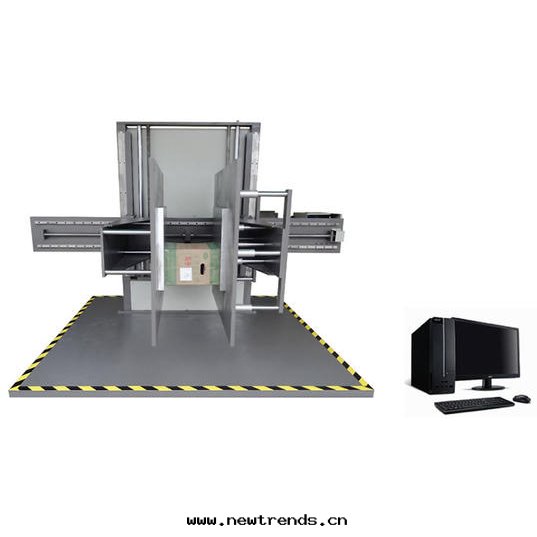

    GX-JB100夾抱試验機用于模拟夾車裝卸包裝件时，两夾闆之夾持力对包裝件及貨物産生的影響，評估包裝件耐夾強度，适用于廚具、家私、家電、玩具等成品包裝，尤其适用于美國西爾斯SEARS所要求之包裝件抗夾持強度測試。

二、設計标準：

    ASTM D6055，美國SEARS企業标準，或特定用戶非标要求。

三、GX-JB100夾抱試验機技術參數：

夾闆可實現夾持、张開、上升、下降等動作和周期循环；

配備力量傳感器和數字式显示器，以标定夾持力；

1、産品最大重量：100Kg

1、夾持力：100Kg-1500Kg；

2、傳感器精度：1/20000，計量精度1％；

3、夾抱闆高度提升位移：升降位移0-1000mm/提升位移精度以标尺準；

4、夾持位移伸縮宽度：200-2000mm，夾持位移精度：±0.5mm；

5、夾持實验速度：12.7mm/min可調；

6、夾闆尺寸：1200 ×1200mm；

7、夾持空間：最大W1200×D1200×H1200mm；

8、夾持空間：最小W400×D1200×H1200mm；

9、夾持速度：5～50mm/min可調；

10、升降空間：100～600mm可調，也可按用戶要求；

11、外形：2810×D1900×H2100mm；

12、重量：约1800Kg；

13、電源：380V/50Hz；

14、控制: 软件控制,操作方便,性能稳定（软件功能：曲線生成：夾持力、壓強、位移；數據：最大夾持力、壓強、位移、次數、最大值、最小值、平均

    值；報告輸出：自動生成報告，附曲線；數據導出：生成 word 或 excel 格式報告）

15、力量單位：Kgf/N/Lbf

16、自動停機方式：上下极限設定停機；

17、傳動方式：變頻馬达

18、保護裝置：漏電保護，行程限位裝置；

19、夾闆傳感器：四只

20、软件一套

21、電腦一套

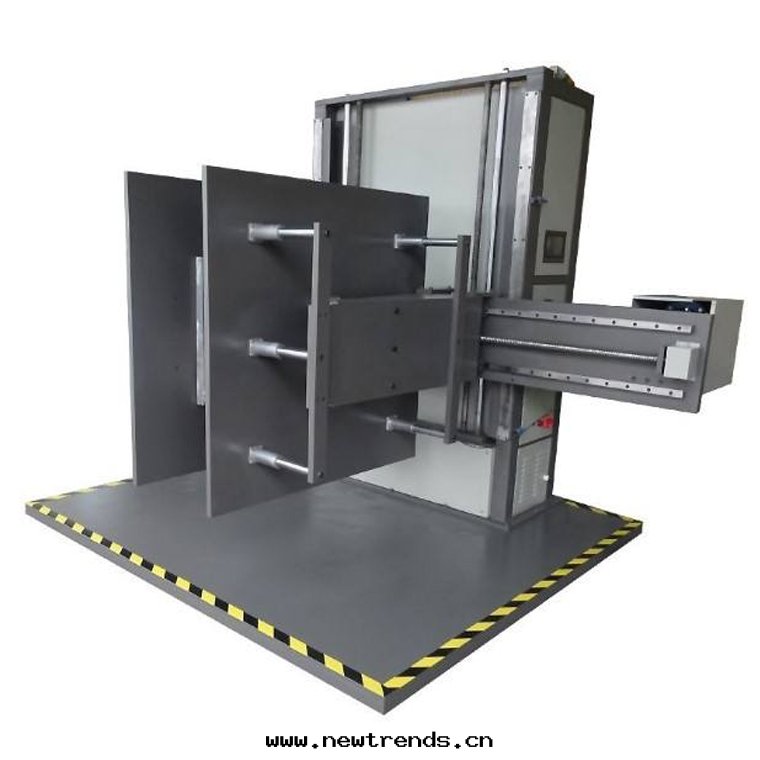

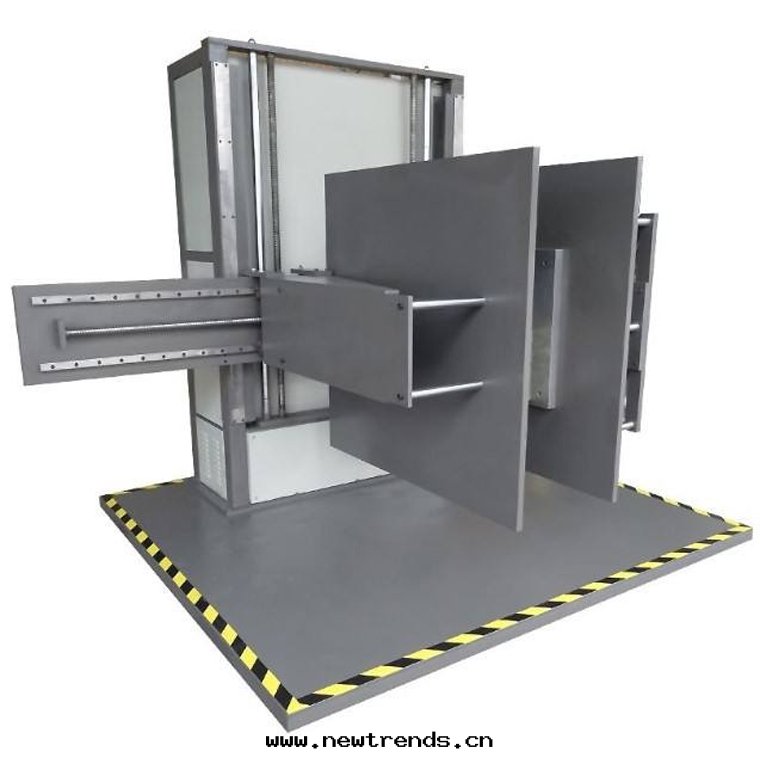

四、結構及工作原理

1、底闆：

   底闆采用組焊件，具備較高的剛性及強度，时效處理後加工安裝面；

   底闆測試尺寸：长2.5米X宽2.0米，四周和中央均有警示界線，中間線同时为測試件的參考線，測

試时試件中心对于此線，且人不能站在底闆上。

2、傳動橫梁：

   傳動橫擔中左右两夾臂伺服電機带動丝杆同时向里运動（速度可調）夾持試件达到所設定的力量，由夾臂內置的壓力傳感器感測到後使其停止。

3、伺服系統：

   當傳動橫擔两夾臂夾持力量到达並且停止後，伺服控制站控制伺服通过鍊条傳動橫擔做上升、停止和下降的動作，測試时人不可橫擔的两邊。

4、整機采用PLC控制，實現各工位動作的有效控制；

5、整機設一控制柜，設定夾持力量、夾持速度以及升降停止，並可在控制柜的面闆上選擇手動或自動測試模式，在手動測試时，可人

   工控制各動作，在自動測試时，實現各動作连貫运行，保證安全生産，並按节拍运行；

6、在控制柜的面闆上設有急停按鈕；

7、为保證整機的可靠运轉，主要元器件選用進口品牌。
