概述

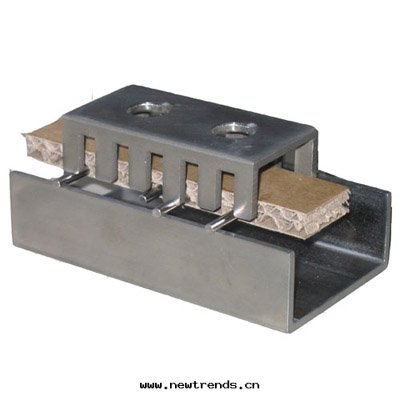

粘合強度試验裝置（又叫瓦楞紙闆剝離強度試验架）是測定瓦楞紙闆粘合強度（PAT試验） 时必備的專用試验器具。試验架由下插針架（各楞型通用）、上插 針架（A、B、C楞各1件）和上下插針組成，适用于GB/T 6544－2008規定的A、C、B各楞型瓦楞紙闆的粘合強度試验，具 有操作方便、無需調节、适用性強等特點，可廣泛适用于瓦楞紙 闆（箱）生産、科研和産品質量監督檢验等部門進行瓦楞紙闆單剝 離試验。

主要技術特性

1、插針直径：φ3mm(A楞型)、φ2mm(B、C楞型)。

2、插針軸線对底面平行度誤差：組合後＜1/100 ；受力(300N)时＜1/200 。

3、裝試樣後最大外形尺寸(长×宽×高，mm)：100×50×45。

操作使用步骤及注意事項

試樣制備

試樣應按GB450《紙和紙闆試樣的采取》規定采取並進行預處理，切取的試樣尺寸为25mm×80mm， 瓦楞方向與25mm尺寸線的方向一致。

操作使用步骤

1、根據試樣楞型，按下表選擇合适的插針直径和插針數。

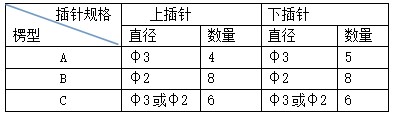

    楞型與插針規格

2、将穿有試樣的插針水平放在下插針架上，下插針头部台階面靠攏 下插針架外側面。

3、将上插針架開口向下放在已安裝好的下插針架对應位置， 其中的一根上插針應落入定位用的圆弧槽內，将上插針头部台階 面靠攏上插針架外側面。

4、将裝好試樣的試验架放在壓縮試验仪下壓闆中部，其长邊應对正 操作者，即可進行剝離試验。

5、从剝離開的試樣中取出插針，安裝新的試樣，進行下一次試验。

使用注意事項

安裝試樣时，應将試樣置于剝離架中間位置。

安裝中，應檢查各插針是否完全支撐在插針架的对應位置上，不能有懸空或錯位。
