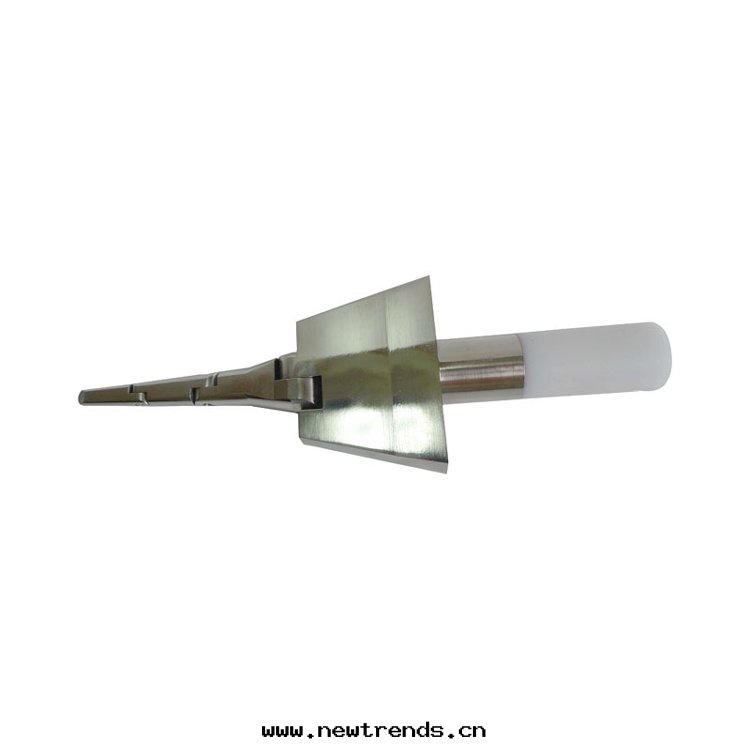

GX-U01UL關节試验指又稱UL鉸接指,在測試中用于模拟手指，主要用于施加外力的情況下手指防止接近危險部件測試，以保證産品在任何正常使用的过程中对意外觸及带電部件有足够的安全防護。

符合标準：符合UL474图5.1、UL507图9.2（PA100A）、UL982图7.1、UL1017图2、UL1062图1.2、UL1278图8.3、UL1310图16.2、UL6500图14、UL60065图14及UL60950图NAF.1等标準

用途：用于電器設備外殼的防護測試。

試樣範圍：容易觸及的外殼带電部件或機械部件

結構及功能：尼龍手柄+探針，按标準图制作

技術參數：

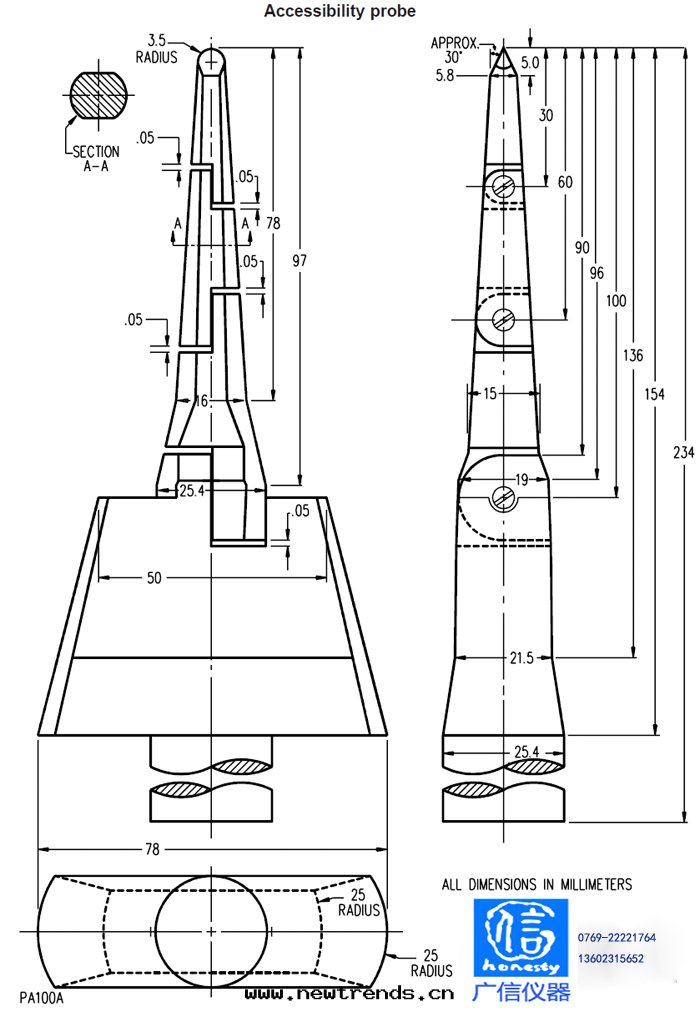

根據UL507 图9.2（PA100A) 、UL1026图6.2（PA100A)、UL1278图8.3（PA100A)等UL标準制作而成。

UL試验指的端部Φ3.5mm/30°；三關节各长30 mm

注意事項及使用方法：

1、为防止人與带電部件意外接觸时發生危險，器具的外殼除操作运行所必需的孔外不得開有通向带電部件的孔，对II器具，不得開有通向基本绝緣及僅用基本绝緣将带電部件隔開的金屬部件的孔。

2、0類、II類器具的孔或縫隙，0I類和I類器具除金屬部件上连接接地端子和地接點的孔或縫隙和用于燈头、插座中的带電部件入口的孔除外，均用图2所示的試验銷来進行試验，在每个可能的位置，都用試验指和試验銷檢验，但不應用力过大。

3、試验指不能進入的孔，另用與試验指同樣尺寸直形無關节的試验指施以20N的力（用推拉力計配合使用）進一步試验，若該指能進入，则用图1所示的試验指重新進行試验，使試验指穿过孔；若該指不能進入，则把施加的力增加到30N。若保護裝置因此而移位或孔因此變形，以致图1所示的試验指無需用力就可插入，此时再用图1的試验指進行試验，同时用觸電指示器显示接觸。試验指不得碰觸到裸露的带電部件及僅用油漆、瓷漆、普通紙、棉織物、氧化膜、绝緣垫珠或密封填料作保護的带電部件。此外當用試验銷測試上述孔时試验銷不得碰觸裸露的带動電部件。对于II類器具，图1所示的試验指则不得碰觸到僅用基本绝緣與带電部件隔開的金屬部件。

4、除II類器具外，对于僅用一次開關動作就能切斷所有電极的可見灼热式電热組件的带電部件及这些電热組件的支撐部件，只要不用拆開盖子便可以从器具的外邊清楚地看到这些部件與電热組件接觸着，则應使用图3所示的測試探棒進行試验，而不應使用試验指。測試时不應用力过大，測試探棒不得碰觸到带電部件。

5、标準試验指應設計成必須使用其每一關节部分都只能相对于試验指的中心軸線以同一方向旋轉90度。

6、建議用燈显示接觸，燈丝的電壓不低于40V。
