型号：GX-8806C

産品用途：用于家電及類似産品的固體绝緣的易觸及部件或印制闆進行劃痕試验

符合标準：GB4943:2.10.6.6、IEC60950:2.10.6.6、GB4706-1：21.2、IEC60335-1:21.2

一、概述：

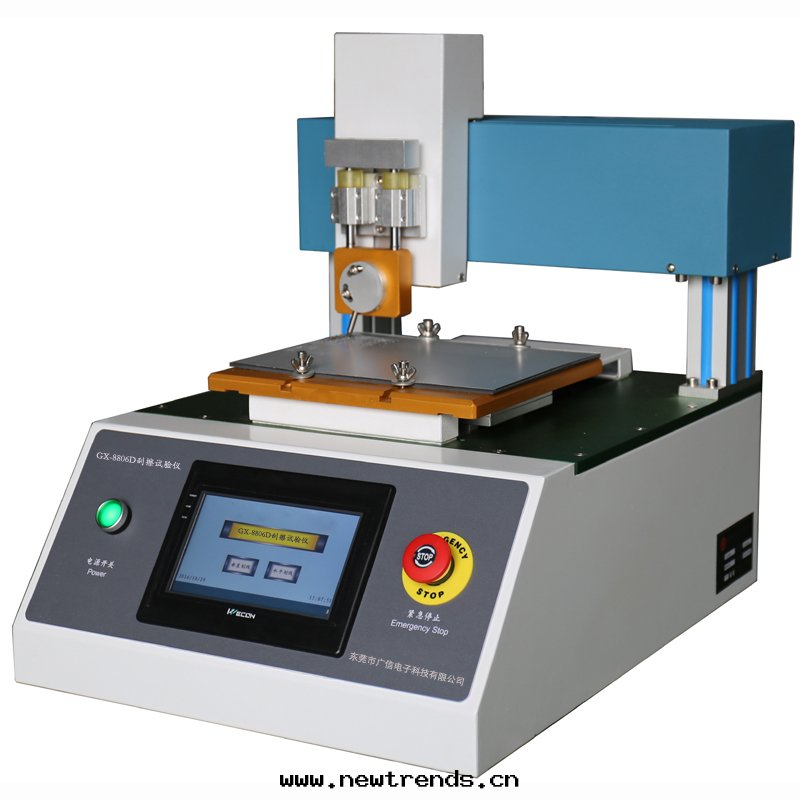

GX-8806C刮擦試验機系我公司根據GB4706.1第21.2章、EN60335-2-89：2002标準要求而設計計制造的用于印制闆塗层的劃痕試验；設備X、Y、Z軸均采用步進電機驅動，Z軸劃針可根據不同的測試要求調节傾斜角度（調节範圍：45度-90度）；显示器上設定劃痕速度、劃痕长度、劃痕間距、劃線數目等測試參數，是一款适用性強、方便好用的測試設備。進行劃痕試验时，在垂直于導體邊緣的平面內，以 20mm/s±5mm/s 的速度進行劃痕。对钢針應加上适當的負载，以使該钢針沿其軸線方向能施加 10N±0.5N 的作用力，各道劃痕間隔至少應为5mm，而且與樣品緣也至少應相距5mm。用于家電及類似産品的固體绝緣的易觸及部件或印制闆進行劃痕試验

二、特點：

1、參數設定數字化，參數可通过文本显示器進行設定，無須配置專門機械人員進行機械調节，操作簡單方便。

2、人機界面采用液晶文本显示器，全中文引導式界面，人機对話方便，标準适應性強、标準參數變化时只須設定參數不必改動機械部件。

3、采用钢質機架、步進電機驅動，速度稳定、無沖擊現象。

4、砝碼、劃針可方便更換，纵然是标準參數修改及不同國家标準对壓力及劃針參數有不同，僅更換劃針、砝碼即可。

三、功能參數：

1、符合EN61558-1：1997.19.10C、GB4943-2001:2.10.6.6、IEC60335-1、GB4760.1标準条款 21.2 要求。

2、钢針头部錐角：40度。

3、钢針尖半径：R0.25±0.02mm。

4、針尖壓力：10±0.5N。

5、劃痕移動行程：0-200mm (可設定)。

6、劃痕數量：1-200条(可設定)。

7、移動速度：1-20mm/s(可設定)。

8、劃痕間距：0-10mm(可設定)。

9、Z軸傾斜角度：45度-90度（可調）。

10、樣品安置台尺寸：（W）270mmX(L)220mm。

11、控制方式：PLC可編程控制器+液晶文本显示器（彩色觸摸屏）。

12、驅動方式：步進電機+同步带。

13、擡針方式：電動。

14、電源：AC220V/50Hz。
