型号：GX-QC300

産品用途：汽車新能源線束端子剖面、電線、電缆端子剖面、壓接線材端子剖面、其它線材端子剖面的分析。

符合标準：VW 60330, Renault 36-05-019/-G, PSA9634115099,SAE/USCAR-21

一、用途：

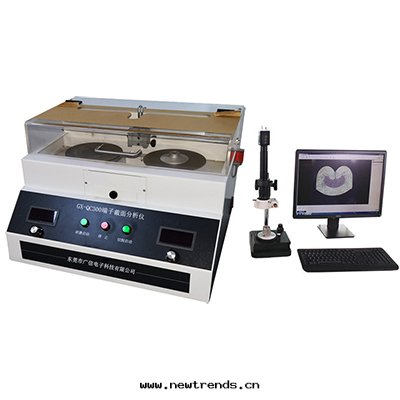

GX-QC300端子截面分析仪一體型端子切割和研磨台：通过專用的線束夾具将端子夾好以後，切割盘與研磨盘獨立控制，速度可以方便控制。（因为不同AWG的端子切割需要不同的速度才能更完美的切割，然而研磨的过程根據端子的大小不同也要采用相應的速度。我司的一體機采用双控變頻技術獨立控制，速度範圍0~4500轉/分鐘，采用德國双電機）切割需要速度另外在对端子斷面進行研磨抛光的时候需要根據端子的材料和尺寸控制轉速度。 在研磨抛光时設計了可上下進行微調带刻度的導軌結構，可以为客戶準确的打磨端子的高度控制。端子切割和研磨抛光所需要的时間为2～3分鐘。 超过AWG38极细線也能鮮明地显示出。 用新開發的斷面評價專用软件，可測定 CH・CW， 能瞬时計算出斷面面積。 在最大倍率下的測量精度为3µm。

适用于:

汽車新能源線束端子剖面、電線、電缆端子剖面、壓接線材端子剖面、其它線材端子剖面的分析。

線束端子檢測樣品制作过程，僅需2分鐘完成!!

二、系統特點

1、我司樣品制作过程采用目前行業最先進技術不用樹脂鑲嵌，省时。

　   原剖面分析樣品制作需要步骤： 端子取樣--樹脂鑲嵌--樹脂切割--樹脂研磨--樣品抛光，整个剖面分析樣品制作过程需要花費數达3小时，現在采用先進技術只需2分鐘就能完成。

2、采用了端子專用夾具,适用于不同規格的端子

　   我司端子專用夾具可靠地将端子夾住。無須擔心在研磨过程中会産生端子壓接部的變形。

   　我司标準夾具适用于AWG5～AWG38線（可根據客戶需求配備1-2套不同規格夾具滿足客戶求）

3、利用專業端子切割設備，对端子精密切割可進行0.01mm上下距離調整，任意切割端子部分

   采用德國超薄端子切割片对端子內部材質結構進行無損傷切斷。

4、利用高性能的光學分析系統和端子線束截面分析專用软件，可以方便測量端子壓接高度、宽度毛刺尺寸、

   壁厚、铜丝數量、壓縮比· 間隙比、壓接面積等計算，放大倍率26倍～最大260倍。超过AWG38极细

   的線也可以很清楚地表現出来。

5、我司專利技術一键式導出報告

   可以将測定的各种數據以及芯線的壓縮率等和鮮豔的斷面图形一起輸送到word文檔中。

   並根據國際線束行業标準软件自動計算壓縮比 自動判别合格.

   該進口系統擁有十幾項國際标準自動檢測項目（包含汽車業、家電業、電子業等各項權威技術指标），可以自動檢測端子各項數據是否合格，無需人工修改。

   符合以下行業公司相關技術指标：

   汽車及其配套行業：奔馳、寶馬、大衆、豐田、奇瑞、BYD、江淮、博世集团、大陸汽車（蕪湖）有限公司等
