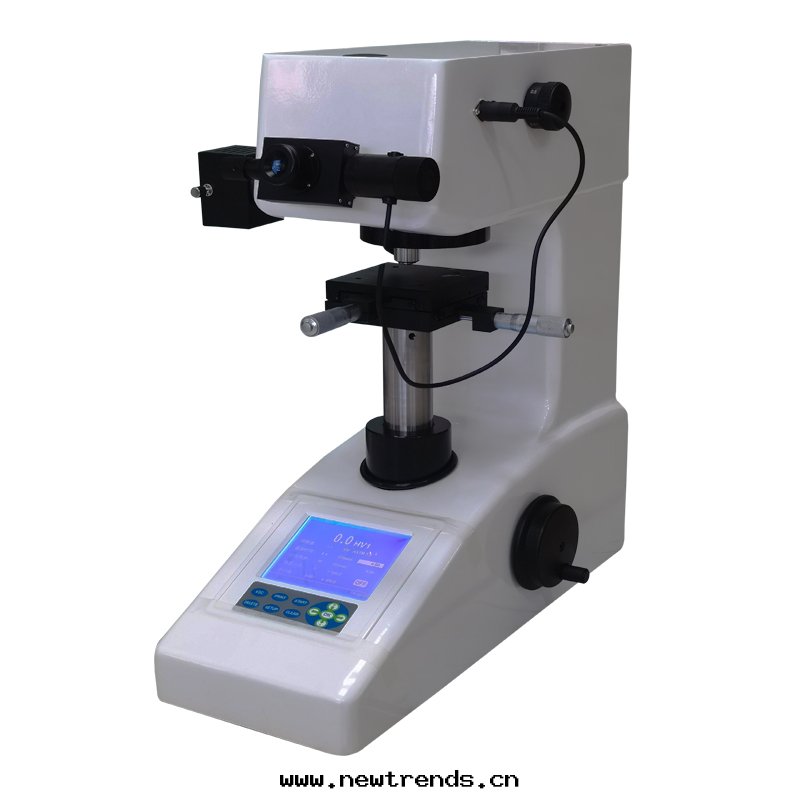

HVS-1000B數显显微硬度計(自動轉塔）
概述：
HVS-1000B數显显微硬度計，5.1吋大屏LCD显示，菜單式結構，試验过程自動化，操作簡便，高清光學系統，光源亮度可以20級調节，带硬度值轉換功能，硬度上下公差判斷，对角線长度D1和D2編碼器輸入，減少人为读數誤差；自動轉塔式的物鏡與壓头可自動切換定位準确。一體化铸鋁機身，不變形不移位，砝碼加载結構，性能稳定，測量精度高，重複性好。
應用範圍：
HVS-1000B數显显微硬度計适合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄闆、金屬箔、電線、薄硬化层和電鍍层表面覆层、淬火硬化层、氮化层、钢、有色金屬、陶瓷、合金、热處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化层深度測量等。
主要功能：
◆5.1吋大屏LCD显示，菜單式結構，試验过程自動化,操作簡便；
◆高清光學系統，光源亮度可以20級調节；
◆带硬度值轉換功能，硬度上下公差判斷；
◆对角線长度D1和D2編碼器輸入，減少人为读數誤差；
◆物鏡與壓头可自動切換，定位準确；
◆測試結果和數據處理，可通过打印機輸出；
技術參數：
試验力gf | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
最小測量單位 | 0.03125μm |
測量範圍 | 5-3000HV |
測量精度 | GB/T4340.2 （見附表一） |
總放大倍數 | 100X（觀察,）400X（測量） |
加荷方式 | 自動（加荷、保荷、卸荷） |
數據輸出 | LCD显示读出 |
保荷时間 | 5-60秒可調 |
仪器尺寸（长×宽×高） | 405×290×480mm |
仪器重量 | 约43Kg |
試件最大高度 | 90mm |
壓头中心到內壁距離 | 120mm |
打印機 | 內置热敏打印機 |
轉換标尺 | HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
電源 | AC220V±5%，50~60Hz |
執行标準 | GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程 |
X-Y試台 | 尺寸:100×100 mm最大移動: 25×25mm 最小位移數：0.01mm |
選配件 | CCD攝像測量系統、努氏壓头、细丝夾持台 |
附表一
硬度 符号 | 最大誤差 表示为标準块規定硬度值的百分比 | ||||||||||||
硬度，HV | |||||||||||||
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
HV0.01 | |||||||||||||
HV0.025 | 8 | 10 | |||||||||||
HV0.05 | 6 | 8 | 9 | 10 | |||||||||
HV0.1 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 10 | 11 | ||||
HV0.2 | 4 | 6 | 8 | 9 | 10 | 11 | 11 | 12 | |||||
HV0.3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 10 | |||||
HV0.5 | 3 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | |||||
HV1 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | |||||
注： 1.當壓痕对角線小于0.020mm时，表中不給出誤差值。 2.对于中間值，其最大允許誤差可由內插法求得。 3.表中值是以0.001mm或壓痕对角線平均值的2%为最大誤差給出的，以較大者为準。
| |||||||||||||
表中內容摘于GB/T4340.2。 | |||||||||||||
标準配置：
名稱 | 數量 | 名稱 | 數量 |
仪器主機 | 1台 | 物鏡40x、10x， | 各1只 |
維氏壓头 | 1只 | 砝碼 | 6只 |
十字工作台 | 1个 | 砝碼杆 | 1个 |
薄片夾持台 | 1个 | 外接電源線 | 1根 |
平口夾持台 | 1个 | 10x數字式測微目鏡 | 1只 |
水平仪 | 1个 | 显微維氏硬度块（HV1、HV0.2） | 各一块 |
