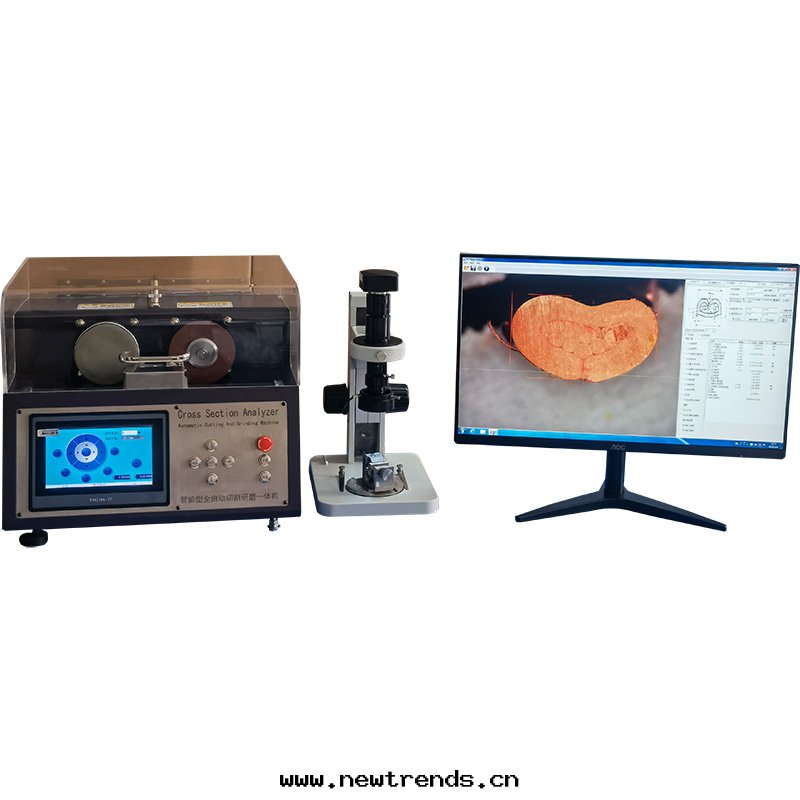

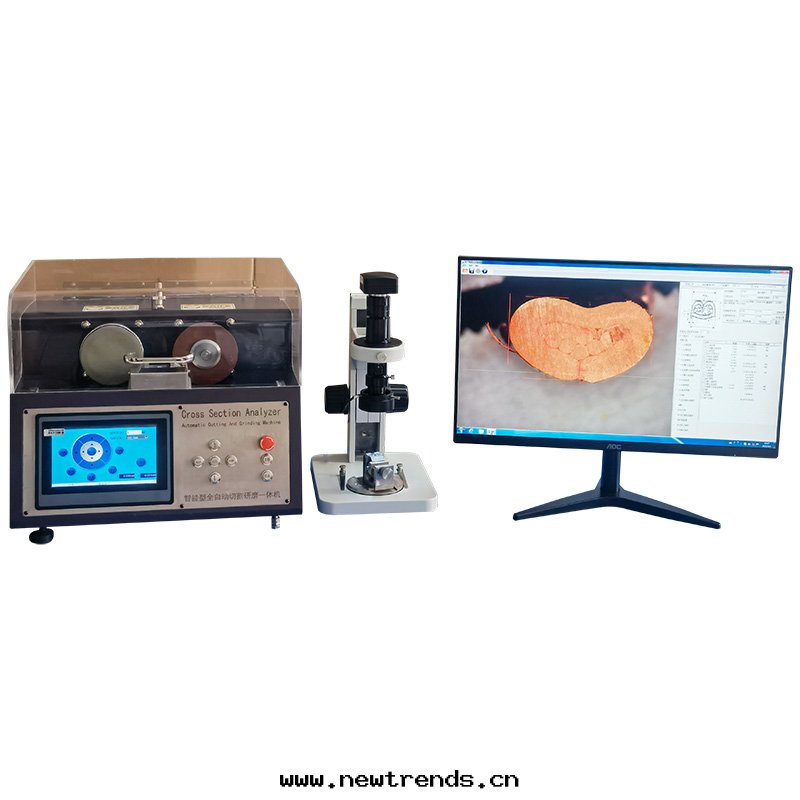

GX-500EX全自動端子截面分析仪

在汽車制造、高端電子等領域，線束端子的壓接質量是保障電气连接可靠性的生命線。GX-500EX自動端子截面分析仪是一款集自動切割、研磨、高清成像與智能分析于一體的專業檢測設備。它能在3-5分鐘內完成一个端子从制樣到數據測量的全过程，通过精準量化壓接截面的各項參數，为質量控制提供無可辩駁的數據依據，是提升線束生産良品率、滿足严苛行業标準的理想選擇。

一、 産品定位：面向高效産線的自動化質量“檢測站”

GX-500EX自動端子截面分析仪專为需要高效、批量、标準化檢測的场景設計。它将傳統繁瑣的切割、研磨、觀察、測量流程高度集成並自動化，大幅降低了对操作人員經验的依賴，保證了檢測結果的一致性與可重複性。

核心價值：實現端子壓接質量檢測的流程标準化、操作簡單化、數據客觀化，特别适合汽車線束等对生産节拍和質量一致性要求极高的行業。

二、 核心特點與自動化優勢

GX-500EX的設計聚焦于提升檢測效率與用戶體验，其突出特點體現在智能化和自動化上：

1、一體化自動制樣流程：設備集切割與研磨于一體，通过七寸觸摸屏控制，可保存多达30組程序，針对不同規格端子一键調用，實現从切割到研磨的全程自動化，将人工干預降至最低。

2、精準定位與安全設計：采用激光紅外線对位，快速精準定位切割起始點。觸發式開關和夾具前置式設計，在提升效率的同时保障了操作人員安全。

3、高精度機械與傳動系統：采用双導軌和超 高 精度滾珠丝杆傳動，确保运動平稳與定位精确。電機卧式安裝有效減少偏擺，保證切割面的平整度。

4、便捷的耗材更換：研磨砂紙采用魔術貼固定，更換快捷。切割片規格为105x0.5mm的超薄進口片，有效減少切割變形，确保截面真實性。

5、專業的视頻測量系統：配備500万像素工業相機、高品質低失真鏡头（物鏡倍數0.7X-4.5X）及可調LED光源，提供36X-230X的清晰放大图像，为精準測量奠定基礎。

三、 遵循的行業标準與智能分析软件

設備的分析能力核心在于其搭载的專用软件，該软件直接內置了行業通用标準：

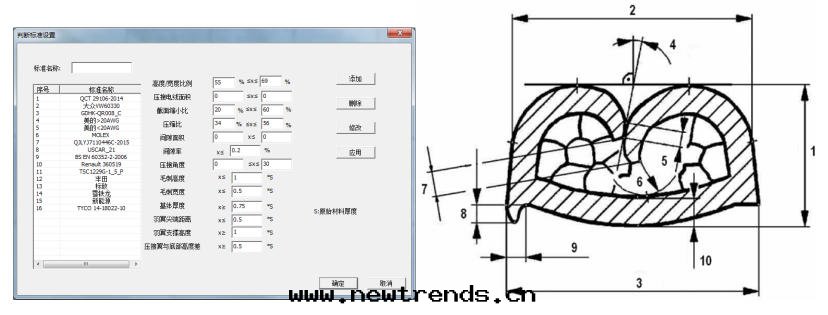

1、智能分析软件：搭载V3.5版端子截面分析測量软件。該软件包含了绝大部分UL線材數據，並內置了國內外行業标準參數設置。用戶可直接調用标準進行自動比对，快速判定合格與否。

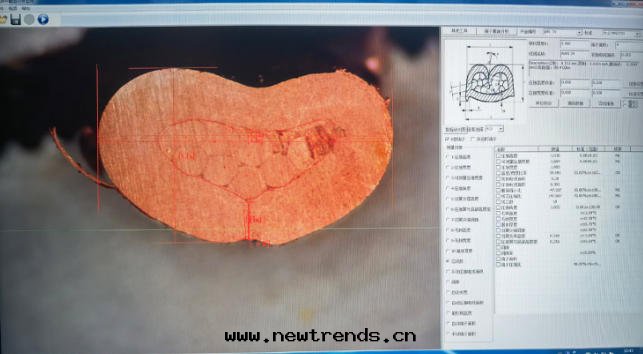

2、全面的參數測量：软件可快速測量包括壓接高度、壓接宽度、毛刺高度/宽度、壓接角度、羽翼支撐高度、間隙、壓縮比、截面縮小比在內的二十餘項關键參數。这些參數是評價壓接質量是否符合 IPC/WHMA-A-620、USCAR-21、LV214、VW60330等汽車及電子行業核心标準的核心依據。

3、人性化操作界面：软件支持2560×1920高清图像显示，界面模块化設計，将图像庫、數據窗口和測量工具分區排列，並提供測量引導功能，使得操作直觀簡便，易于培訓與上手。

四、 詳细技術規格與标準配置

五、 典型應用场景

汽車線束制造商（核心场景）：用于生産線末端的全檢或在線抽檢，确保每个端子壓接都符合严格的汽車行業标準，是保障行車安全的關键环节。

连接器與端子生産商：用于验證自身産品設計與推薦壓接工藝的匹配性，为下遊客戶提供權威的工藝參數報告。

第三方檢測實验室：作为标準檢測設備，進行来料檢验、出貨檢验、質量仲裁與失效分析，出具具有公信力的檢測報告。

任何对電气连接可靠性有高要求的領域：如航空航天、軌道交通、新能源、高端家電等。

六、 選型與询價指引

GX-500EX提供了一套完整的開箱即用解決方案。在選型时，請重點關注：

确認檢測需求與效率：明确您的主要檢測線径範圍（是否在0.01-100mm²內）以及对檢測效率（3-5分鐘/个）的要求。本設備的自動化特性非常适合批量檢測。

關注自動化與易用性：七寸觸摸屏、30組程序存儲、激光对位、魔術貼砂紙等設計，是其提升效率、降低操作難度的關键。

核对标準配置：文檔中列出了詳盡的标準配置清單，询價时可據此核对，确保滿足使用需求。

软件與标準符合性：确認其V3.5版软件內嵌的标準庫是否符合您客戶或産品所需遵循的特定标準（如德系、美系、日系車廠标準）。
