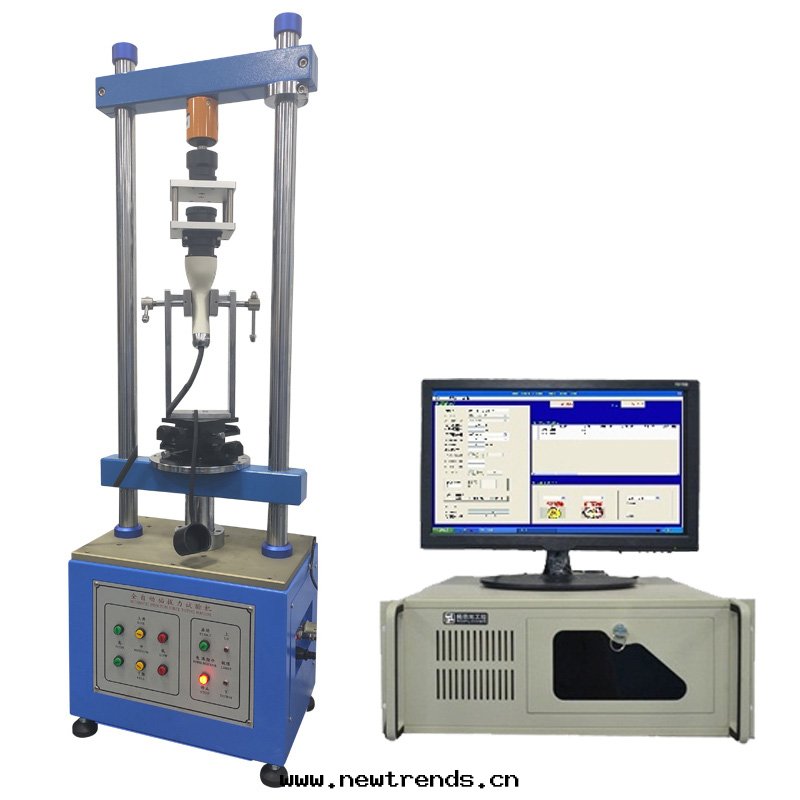

1220SC充電槍插拔力試验機主要用于充電槍流水線上批量檢測插入力與拔出力而設計，本機采用立式設計，模拟用戶使用方式：充電座固定，充電槍以一定速度运行測試，以檢測出充電槍的插拔力。利用WINDOWS，视窗中文画面設定，操作簡單方便，且所有資料皆可儲存（試验条件，位移曲線图，壽命曲線图，檢查報表等），機器可以設置插入力與拔出力上下限的力值範圍，所測力超出範圍可以報警輸出。是一款綜合性價比較強的用于充電槍流水線上測試仪器。

符合标準

GB/T 20234.1-2015 《電動汽車傳導充電用连接裝置  第1部分：通用要求》第6.3和7.3节 锁止裝置；

GB/T20234.1-2015 《電動汽車傳導充電用连接裝置  第1部分：通用要求》第6.4和7.4章节 插拔力；

标準測試要求：

GB/T20234.1-2015《電動汽車傳導充電用连接裝置 第1部分：通用要求》第6.4插拔力和7.4插拔力。

插拔力

供電插头插入和拔出供電插座、車輛插头插入和拔出車輛插座的全过程的力均應滿足：

—对于交流充電接口，小于100N；

—对于直流充電接口，小于140N。

充電接口可以使用助力裝置，如果使用助力裝置，则進行插入和拔出操作时，助力裝置的操作力應滿足上述条件。

《電動汽車用高壓大電流線束和连接器技術要求》附录A  高壓连接器的特殊要求 可插拔连接器插拔力試验。高壓连接器的插拔力，高壓连接器的直接插拔或采用的助力裝置的操作力均應小于100N。在進行誤插接操作时，施加300N的接插力，高壓连接器不應損坏。

特點

1、測試条件皆由電腦画面設定，並可儲存。由下拉式菜單勾選設定或直接輸入數據。（含試验類别、測定运動方向、荷重測定範圍、行程測定範圍、行程原點位置、行程原點檢出、測定速度、測定總次數、暫停时間每次等候位置、空壓次數等）。

2、可儲存及打印图形（荷重-行程曲線图-荷重衰減壽命曲線图-檢验報表）荷重元超負载之保護功能、可确保荷重元不致損坏。

3、同时显示荷重-行程曲線图及壽命曲線图。

4、自動荷重零點檢出，並可設定原點檢出荷重值。

5、荷重單位显示：N、lb、gf、Kgf可自由切換。

6、可同时搭配數个荷重元（2Kgf/5Kgf/20Kgf/50Kgf選購）。

7、機台采用高钢性結構設計，搭配伺服馬达，长时間使用下能确保精度，适合一般引张壓縮測試及插拔力壽命測試。

8、超規格值停止（于壽命測試时，測試數據超出設定上下限值时機器自動停止)。

9、測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入點電阻值、荷重或行程之電阻值。

技術參數

1、測定最大荷重：50Kg

2、最小分解能力：0.01g

3、最大測定高度：150mm

4、最小微調距離：0.01mm

5、測定速度範圍：0-300mm/min

6、X軸移動範圍：0-75mm

7、Y軸移動範圍：0-75mm

8、傳動機構：滾珠螺杆

9、驅動馬达：日本松下伺服馬达

10、外觀尺寸：360×260×1200mm

11、重量：80Kg

12、電源：220V/50Hz

软件特點

測試条件皆由計算機画面設定，並可儲存。可由下拉 式選單勾選設定，或直接輸入數據。 (含試验類别、測定运動方向、荷重測定範圍、行程 測定範圍、行程原點位置、行程原點檢出、測定速 度、測定總次數、暫停时間、每次等候位置、空壓 次數)。　连接器單孔插拔試验。

測試報表輸出

1、荷重-行程曲線图、壽命曲線图、測試報表，皆为A4标準紙张規格，且由電腦打印機直接打印。

2、插拔荷重-行程曲線图：可直接显示並儲存每次測試之位移與力量值變化。（X軸代表行程，Y軸代表力量）每一測量图形皆可由十字遊标追蹤軌迹，判定每一測定點对應之荷重及行程值，最小解析度0.01mm。曲線由電腦自動儲存、可随时放大縮小、一张紙可任意指定放置N个曲線图。卷軸式曲線图显示，可任意浏覽曲線图。 同时显示荷重-行程曲線图及壽命曲線图

3、壽命曲線图：

報表擡头內容可随时修改

報表上可显示每条曲線之最大值、最小值、平均值

報表上可显示測試上、下限之規格線可設定同时显示多組壽命曲線图

4、測試報表：

測試報表自動産生（A4規格），並可轉檔輸出（Excel）或通过网絡直接輸出

5、自動計算最大值、最小值、平均值、差值、标準差等可輸入測試上、下限值，超出規格自動判定OK或NG

七、标準配置

1、1220SC主機一台

2、50Kg荷重元各一个

3、多功能夾具與夾片一套

4、自動求心裝置一套

5、大型XY移動台一套

6、工業電腦一套

7、插拔力試验機说明書一本

8、软件使用说明書一本

9、保修證一张
