一、産品簡介

本試验裝置根據 GB/T 20234.1-2023設計制造，适用于各類電動汽車充電樁受壓力壽命試验，将带有制造商推薦的電缆的供電插头和車輛插头随意地放在水泥地上，用規格为 P225/75R15 同等負载的 汽車輪胎施加（5000±250）N 或者(11000N±550)N 的碾壓力，以(8±2)km/h 的速度滾壓过充電電插头 或插头功能盒(輪胎充气壓力 2.2±0.1)Pa，以模拟測試供電插头或插头功能盒承受車輛碾壓破坏的能力。

二、根據标準

GB/T20234.1-2023《電動汽車傳導充電用连接裝置 第 1 部分：通用要求》第 7.21

NB/T42077-2016《電動汽車模式 2 充電的缆上控制與保護裝置（IC-CPD）》第 9.34 章

三、技術特點

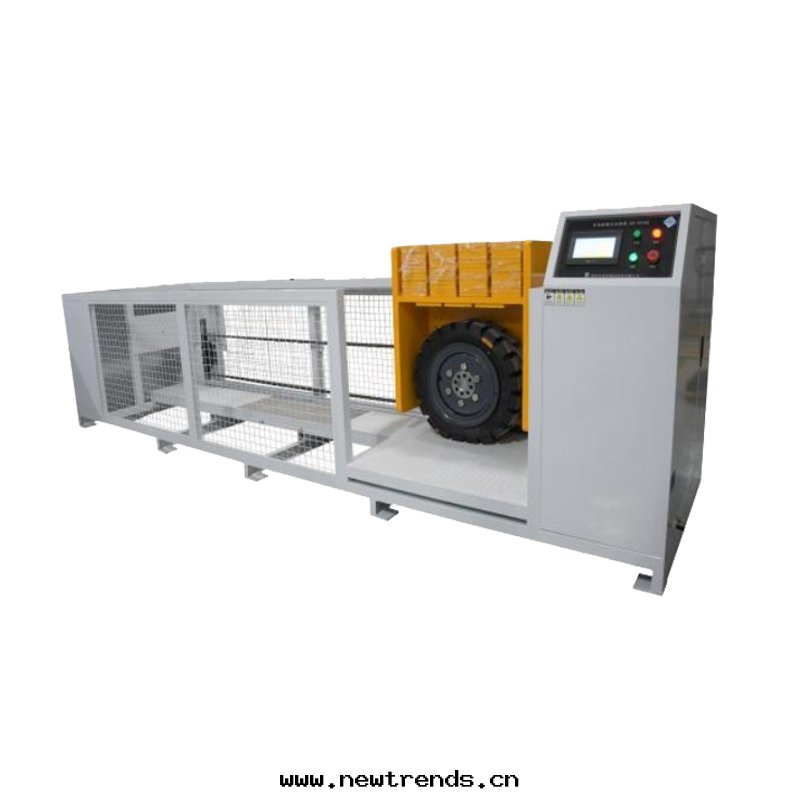

用表面静電噴塗的钢架構成框架，底闆模拟水泥地闆，碾壓機構可模拟汽車对物體碾壓後以自由上下滑 動，插头承受壓力相同，並裝有限位保護，另一組驅動裝置带動碾壓機構實現前後碾壓動作，主要部件以不锈钢和鋁件制成。（保證輪胎是在正常滾動的情況下碾壓樣品）。

四、設備結構特點

設備整體采用冷軋钢闆防護箱式結構設計，箱體表面進行铁氟龍烤漆處理，箱體底闆鋪滿模拟水泥地闆， 碾壓機構可模拟汽車輪胎对物體碾壓後以自由上下滑動，充電樁插头承受壓力相同，驅動裝置带動碾壓機構 實現前後碾壓動作，主要部件以不锈钢和鋁件制成。（保證輪胎是在正常滾動的情況下碾壓樣品）。

主要特點如下：

◆本設備機箱采用防護外罩處理，保證試验过程的安全；箱體底部裝有減震腳垫和便于安裝拆卸的滑輪 結構，以重载滑軌導向，滾輪組滑動，動力以大功率伺服馬达結合渦輪減速器带動主軸轉达达到測試速度推 動進行碾壓測試。試樣固定滑動裝置上配有功能盒安裝夾具，夾具为万向可調（根據充電槍头試樣大小及形狀不同可上下左右四維進行調节）。

◆碾壓壓力調整裝置設計为上下可調式結構，試樣承受的輪胎，上下滑動架和動力系統及配重整體为測試的重量

◆設備采用輪胎前後驅動的工作方式（測試碾壓方向由伺服電機正反轉带動輪胎滾動），保持試樣固定不動，能最真實的模拟汽車輪胎往複滾動的情景，有效对試樣進行模拟碾壓。

◆控制系統为獨立機構，主機有 PLC 控制，觸摸屏操作，底部安裝有腳輪和连接線口，方便移動和连接。

五、技術參數
