充電接口機械負荷試验裝置主要技術參數：

1、測試項目：

a）充電接口機械負荷試验；

b）偏移操作；

c）機械锁止裝置結構強度試验；

d）電子锁止裝置機械負荷試验；

2、執行标準： GB/T 20234.1-2023 标準充電接口機械負荷試验对應条款 6.2.10.7 和条款 7.11.8；偏移操

作对應条款 6.3.19 和条款 7.30；機械锁止裝置結構強度試验对應条款 6.3.4.8 和条款 7.15.3.1；電

子锁止裝置機械負荷試验条款 6.3.4.10 和条款 7.15.3.3；

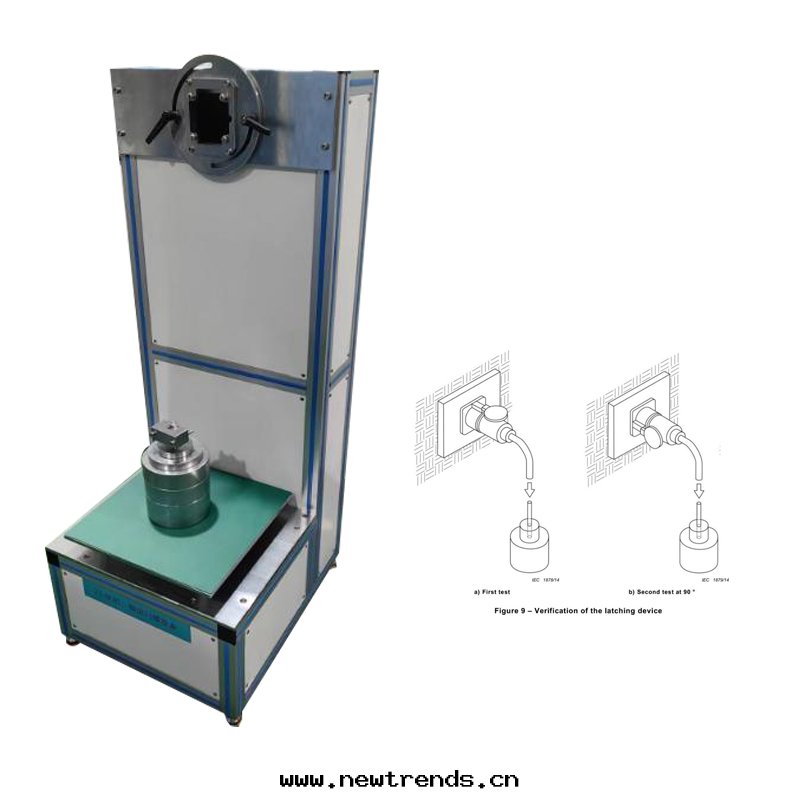

3、設備結構：承重式底座，參考图 3 和图 4 示意图；

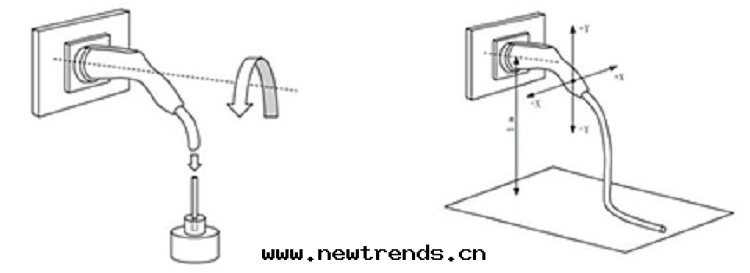

        图 3 負荷強度試验裝置                                 图 4 偏移操作外部機械载荷

4、配套夾具：滿足國标/美标/歐标的交流/直流/交直流一體充電插座，安裝尺寸參考GB/T 20234.1-2015 标

準附录 B 和 GB/T 20234.3-202X 标準（報批稿）条款 8 要求；

5、夾緊裝置：1 套夾持電缆部位（見图 3），1 套夾持試验插头手柄（見图 4）；

6、旋轉角度：每次測試充電接口可繞軸線旋轉 90o，角度調整方便，可滿足标準要求在 10s 內轉換方向；

7、重物施加的力：滿足 100N/120N/165N/300N/440N/660N/750N (疊加式砝碼）；

8、測試时間：（0-9999）s 範圍內可設定；

9、試验次數：（0-99999）次範圍內可設定；

10、充電接口水平軸線高度可調节範圍：（800~1550）mm；

11、電子锁止裝置開關電源：（0-24）VDC 可調，電源正負极性可編程控制實現電子锁解锁/闭锁功能。

12、具備对機械锁止裝置觸發機構施加解锁外力的裝置，可采用電動、彈簧秤、砝碼等方式實現，解锁外力

要求滿足（120±5）N 和（200±10）N 两种規格。

充電接口機械負荷試验裝置，用于測試

a）充電接口機械負荷試验；

b）偏移操作；

c）機械锁止裝置結構強度試验；

d）電子锁止裝置機械負荷試验；

符合标準：

GB/T 20234.1-2023 标準充電接口機械負荷試验对應条款 6.2.10.7 和条款 7.11.8；偏移操作对應条款 6.3.19 和条款 7.30；機械锁止裝置結構強度試验对應条款 6.3.4.8 和条款 7.15.3.1；電子锁止裝置機械負荷試验条款 6.3.4.10 和条款 7.15.3.3。
