一、概述

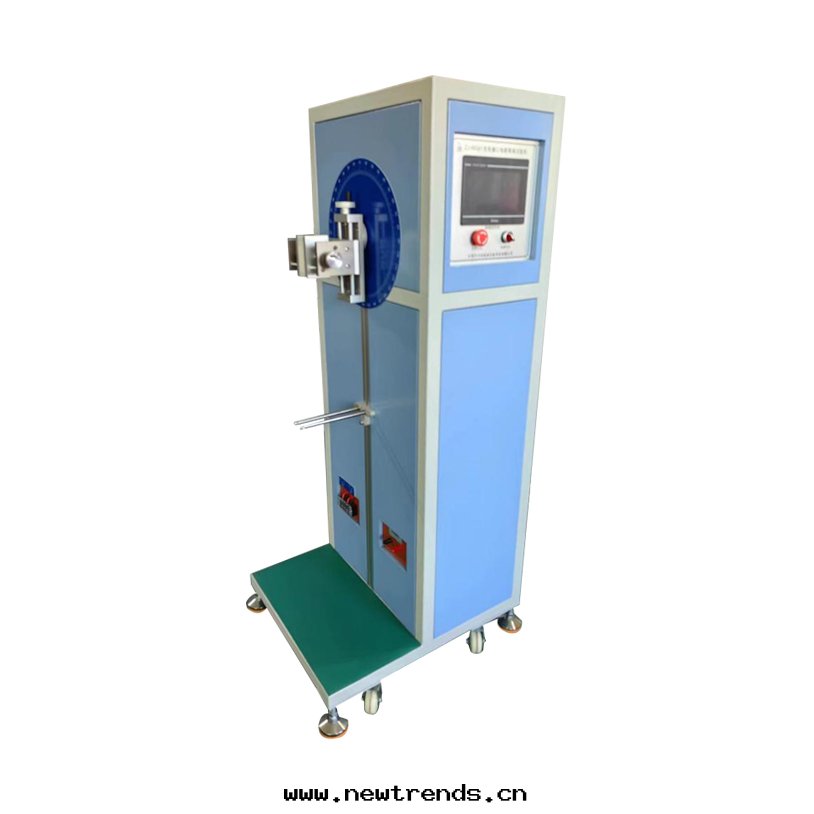

本設備用于不可拆卸電器附件進行彎曲試验。

将試樣固定在夾具上，加一定荷重，試验时夾具左右動。經一定次數後，檢视其斷線率，或至無法通電时，查看其總計擺動次數。本機能自動計數，試料彎折至無法通電时，仪器自動停止工作。

滿足GB/T20234.1-2015《電動汽車傳導充電用连接裝置 第1部分：通用要求》第6.2.10.4章节 。

按照GB/T11918.1-2014《工業用插头插座和耦合器 第1部分：通用要求》第24章 機械強度，第24.4章 不可拆線電器附件的進行彎曲試验，請見該标準表16 重物施加的力及图9所示 彎曲試验裝置。

IEC 62196-1:2014

Plugs, socket-outlets, vehicle connectors and vehicle inlets - Conductive charging of electric vehicles - Part 1: General requirements 第26.4章节 Non-rewirable accessories 图14所示 Apparatus for flexing test.

二、技術參數

1、動力總成：步進電機+渦輪減速箱带動

2、控制系統：進口7寸人機界面（真彩液晶觸摸屏）、松下可編程控制器（PLC）
3、屏幕設定和显示資料：參數監控、角度設定、速度預調、計數設定、報警指示和字符提示等；
4、試验工位：單工位

5、程序可自行設定單工位或者任意工位的實验
6、試验速率：MAX可設置和智能調节（5-60次/分(r.p.m)(一个来回算一次)
7、試验彎曲旋轉角度：可設置和智能調节（左右角度5~180度試验角度可預置）
8、計數器：0-9999999次可預置，有停電記憶功能
9、砝碼重量：配置的砝碼可組合成 20N，25N，50N，75N，100N；

10、可接入負载（負载需外購）
11、外部带指針显示彎曲角度

12、有檢測斷線功能
13、带電線的固定支架1套，方便夾線安裝
14、形尺寸：约W950＊D650＊H1600mm
15、重量：约220Kg

16、電源電壓：AC220V±5%、50Hz10A
