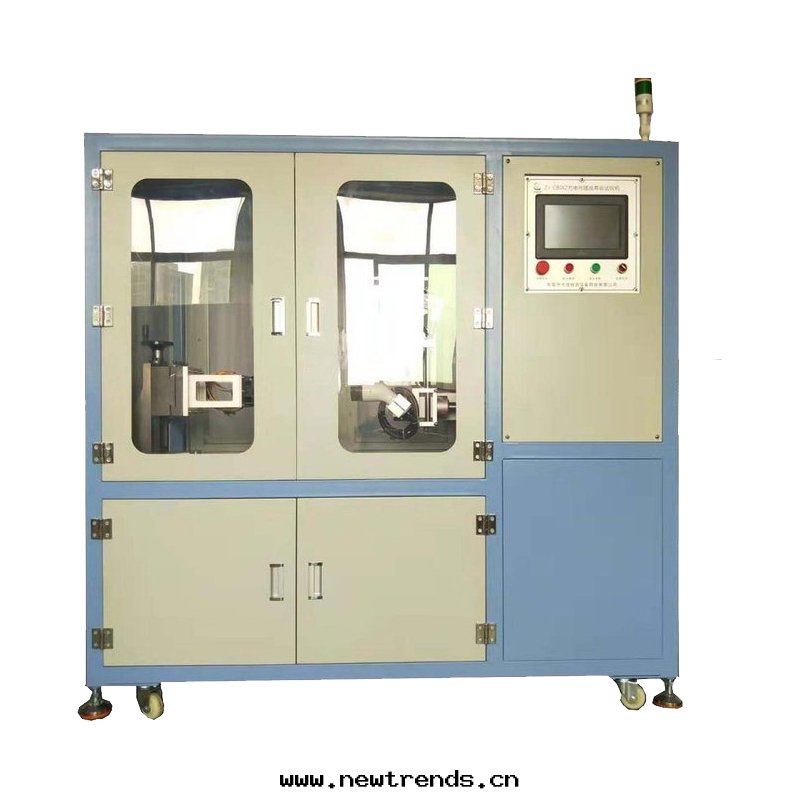

一、産品概述：

适用于獨立做一个充電槍充電座的插拔壽命試验、插拔力，插拔前可自動浸泡3种不同溶液。本試验機采用伺服電動缸、伺服模組、气缸等做为動力，采用小巧夾具夾持試樣，觸摸屏和原裝日本可編程控制器（PLC）为控制中心，性能優越，操作方便，自動化程度极高。能夾持充電槍，自動把充電槍依次浸泡在雨酸溶液、盐水溶液、渾水溶液里等待一段时間後，自動拿出来插入充電槍座，最後一次通電1.5h,重複該動作，模拟充電槍在戶外的插拔壽命。

二、滿足标準：

本設備符合GB/T 20234.1-2023里第7.22、第7.23正常操作（使用壽命）的測試要求；

UL2251-2017里第41节測試要求；

IEC62196-2022里第23.3节測試要求

三、主要參數：

1、驅動裝置∶電動杆、模組、气缸、伺服馬达

2、裝置結構∶試验裝置为水平放置，采用國标40mmx40mm方通骨架焊接而成，封闆采用1.2mm寶钢電解闆數控加工成型。

3、控制器∶系統采用15寸工業電腦和可編程序控制器（PLC）邏輯智能控制裝置的工作。各試验參數均可以實現存儲功能，再次使用时直接調用，無需再次重新設定，操作簡單，使用方便，极高的提高了效率。

4、能力範圍∶能滿足所有2p+E、3P+E、3P+E+N等規格品、交流額定電流≤250A或直流≤250A的插座（插头）産品測試，

5、動作速度∶插头或连接器插入拔出的速度为（0.1~0.80）m/S任意設定，完全滿足标準規定的0.8±0.1）m/s的要求

6、測試速率∶插头或连接器插入並从插座或器具輸入插座拔出的速率为每分鐘7.5个行程∶

7、手動調节;系統带有手動条件按鈕，方便試樣的裝夾

8、锁鈎按鈕按壓測試∶有两种模式，一种是槍在拔出之前按壓住，拨出後松開

                     另1种是持續按住不放

9、驅動系統∶采用伺服電機驅動滾珠丝杆轉動和以静音滑軌为導向从而使夾具做左右往複运動，可以提供最大500N的插拨力，夾具有旋轉功能，可将樣品垂直放入溶液中。

10、插拔行程∶0~400mm 任意設定，分辨率0.1mm∶

11、插拔力：最大500N，高精度數字壓力模块，電腦曲線显示，有報表显示插拔力數值。

12、每次力值可儲存为表格形式查看

13、夾具間距∶Max150mm，完全滿足标準"两个電器附近應分開至少50mm"的要求∶

14、夾具基座∶上下两側內外各采用一台直線滑軌，可以确保夾具在运行过程中的直線度和導向結構的強度。

15、可夾持國标直流充電槍和充電槍座，提供3套不同夾具

16、槍夾具：两側夾緊

17、預留槍線长度1.2米，可彎曲，擺動空間；

18、液體箱固定不動，槍進行旋轉和移動到不同液體箱內浸泡，充電槍自動浸泡不同溶液

19、測試工位：1工位獨立

20、試验次數∶1~999999次任意設定，計數到达設定值时能自動停機∶

21、産品浸泡时間：1~9999s可設定；

22、充電槍插入时間：1~9999s可設定；

23、報警檢測∶遵循"該通必通、該斷必斷"原则，系統根據"位置與電流"的邏輯關系判斷試樣是否出現損坏。當被測樣品出現損坏时設備能發出聲光報警提示，並自動停機；

24、測試流程：

a. 将槍头自動泡到裝有雨酸溶液的桶里4~5s，然後取出自動插拔10个循环。

b. 接着将槍头自動泡到裝有盐水溶液的桶里4~5s，然後取出自動插拔10个循环。

c. 接着将槍头自動泡到裝有渾水溶液的桶里4~5s，然後取出自動插拔10个循环。

d. 接着将槍头和槍座通電1.5h。

重複a~d 20次   該測試步骤設備自動完成

25、漏電保護：設備的控制電源進線處安裝漏電開關。當漏電时切斷控制電源使整个機柜斷電：

26、过流保護：每一工位通过熔斷器（斷路器）保護，防止電路出現过流或短路。

27、过载保護：設備內部裝有斷路器，當出現过载时能够自動跳脫；

28、門限保護∶所有活動柜門均裝有安全保護開關，當柜門打開时、電源自動被切斷，以防止操作人員遭受電擊的危險。

29、急停開關∶電源柜控制面闆有急停開關，當出現异常或必要时便于操作人員切斷電源柜輸出電源：

30、進出引線：輸入輸出引線端口均套有護線圈，防止線缆被損傷；

31、外形尺寸：约W1800mmxD900mmxH1650mm

32、重量：约350Kg

33、工作電源：AC220V±10%、50Hz、20A；
