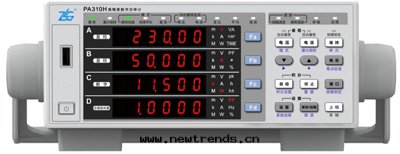

随着新能效标準的不斷推出，衆多企業在研發、生産以白色家電为代表的家用電器，及以大型空調为代表的工業設備中，都圍繞着如何提高节能性能而展開激烈的競争。这就要求用于評估設備节能性能的功率測量仪器應具有高精度、超低待機功耗測量等的特點。PA310數字功率計具有0.05% 的功率測量精度，可滿足用戶从5mA 小電流到20A 大電流量程的測量需求。
PA310數字功率計特點：
◆基本功率精度：0.05%
◆采樣率：200KS/s
◆頻率範圍：DC，0.5Hz~1MHz
◆50μA低電流測量
◆100ms數據更新率
◆标配諧波測量、支持IEC61000-4-7
◆USB數據存儲、配置參數導入導出
◆電流傳感器輸入量程：50mV~10V
◆全中文按键操作與显示
◆可完全替代橫河WT310(WT310精度为：0.1%）
◆PA310數字功率計采用DSP+FPGA 双核處理架構，快速、精确地計算信号的諧波參數。同时GPIB、USB、
以太网等接口滿足用戶不同的測試通信需求。
特點
◆基本功率參數測量：可測量電壓、電流、 功率、功率因數等基本功率參數，同时支 持交直流信号測量； ◆标配諧波測量功能：支持 IEC61000-4-7 諧 波測量，可分析信号中的諧波含量，如電 壓、電流、功率、
相位角等，可显示最大 50 次的諧波測量結果；
◆支持積分測量功能：可計算 Ah、Ah+、Ah-、 Wh、Wh+、Wh-、積分平均有功功率、積分时間參數，可設置连續積分模式或普通積分模式； l
◆具有自動量程功能，可在指定幾檔量程內自動選擇或改變量程；
◆标配 USB Host 接口。可接入 U 盘等外部移動存儲器，长时間存儲電壓、電流、 功率、諧波等數據，並可将仪器的配置參數導入/導出；
◆全中文按键操作與显示；
◆濾波功能：具有線路濾波和頻率濾波功能並內置 5.5kHz、9kHz 和 10kHz 的數字濾 波器，可以抑制基波測量时不需要的噪聲和諧波成分；
◆具有功率計PC端分析软件：软件可用于遠程控制和設置PA300系列高精度功率計， 獲取、显示、分析和保存測量得到的數值、諧波和波形數據等；
◆具有測量值最大值保持功能，包括：電壓與電流的 RMS/PEAK 值、有功功率 P、 無功功率 Q 和视在功率 S；
◆高級别的功率測量精度：0.1%；功率計的功率、諧波、積分等數值都是通过電壓 電流的數據采集後运算得出的結果，功率計的功率測量精度直接影響这些測量結果 的準确度；
◆采樣頻率：PA310/PA310H 采樣頻率 500kS/s，PA323/PA333H 的采樣頻率 200kS/s；
◆带宽：DC，0.1Hz~500kHz；
◆50μA 低電流測量，可準确測量家用電器的待機功耗；
◆宽電流傳感器輸入量程：50mV~10V，可兼容更多傳感器，同时非常适合于間歇性 运行設備的功耗測量； l宽電流輸入量程：5mA~20A； l
◆數據更新率最快可达 100ms。PA310數字功率計可自由更改數據刷新率： 100ms、250ms、500 ms、1s、2s、5s、10s、20s、Auto，滿足不同頻率信号的測量
技術參數
型号 | PA310 | |
輸入通道 | 單通道 | |
基本精度 | 0.1%读數+0.05%量程 | |
輸入带宽 | DC,0.1Hz-300kHz | |
采樣率 | 500KS/s | |
數據更新周期 | 100ms,250ms,500ms,1s,2s,5s,10s,20s,自動 | |
諧波測量 | 标配,IEC61000-4-7 | |
諧波分析次數 | 1-50次 | |
電壓量程 | 15V,30V,60V,150V,300V,600V | |
電流量程 | 5mA,10mA,20mA,50mA,100mA,200mA,0.5A,1A,2A,5A,10A,20A | |
外部傳感器輸入 | 50mV,100mV,200mV,500mV,1V,2V,2.5V,5V,10V | |
通信接口 | 标配GPIB（符合IEEE488.2）,LAN,RS-232,USB-Host | |
连續最大允許輸入值 | 電壓 | 1.5kV的峰值和1kV電壓有效值中取較小值 |
電流 | 30A峰值和20A有效值中取最小值（5mA~200mA） | |
瞬时最大允許輸入值（1s） | 電壓 | 2kV 的峰值和 1.5kV 電壓有效值中取 較小值 |
電流 | 30A 的峰值和20A電流有效值中取較小值（5mA~200mA） | |
線路,頻率濾波器 | 支持OFF/ON，截止頻率500Hz | |
數字濾波器 | 支持OFF/ON，截止頻率5.5KHz,9KHz和10KHz | |
A/D轉換器 | 電壓與電流同时轉換，分辨率：16位，最大轉換率：2µs | |
GPIB IEEE标準 | IEEE488.2 | |
額定電源電壓 | 100VAC～240VAC | |
預热时間 | ≥ 30 分鐘 | |
工作环境 | 全精度 5℃～40℃，20% R.H～80%R.H.，無結露 | |
存儲温度 | -25℃～60℃，20% R.H～80%R.H.，無結露 | |
額定電源頻率 | 50/60Hz | |
最大功耗 | 50VA | |
PA310标準配件
序号 | 名稱 | 數量 | 單位 | 備注 |
1 | 主機 | 1 | 台 | |
2 | 國标電源線 | 1 | 条 | |
3 | 安全測試導線 | 2 | 条 | 紅、黑各1条 |
4 | Y型端子 | 4 | 个 | |
5 | 售後服务承諾書 | 1 | 份 | |
6 | 出廠檢验報告 | 1 | 份 | |
7 | 合格證 | 1 | 份 | |
8 | 干燥劑 | 1 | 包 | |
9 | 用戶手册 | 1 | 本 | |
10 | 鳄魚夾 | 2 | 个 | 紅、黑各1个 |
交/直流電流鉗（選配）
型号 | 電流測量範圍 | 精度 | 带宽 | 變比 |
ZY-CTS5 | 0.5A-5A | ±0.3% | 45Hz-5kHz | 10mV/A |
ZY-CTS500 | 500Arms(AC) | ±0.3% | 45Hz-5KHz | 1mV/A |
C117 | 1000Arms(AC) | ±0.3% | 30Hz-5kHz | 1mV/A |
LF 205-S/SP3 | 100Arms(DC/AC) | ±0.5% | DC-100KHz | 1：1000 |
LF 205-S | 200Arms(DC/AC) | ±0.5% | DC-100KHz | 1：2000 |
LF 505-S | 500Arms(DC/AC) | ±0.6% | DC-100KHz | 1：5000 |
LF 1005-S | 1000Arms(DC/AC) | ±0.4% | DC-150KHz |
