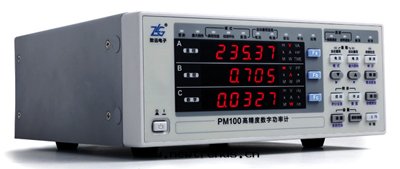

随着新能效标準的不斷推出，衆多企業在研發、生産以白色家電为代表的家用電器，以 及大型空調为代表的工業設備中，都圍繞着如何提高节能性能而展開激烈的競争，这就要求 用于評估設備节能性能的功率測量仪器應具有高精度、超低待機功耗測量等特點。 PM100 數字功率計具有 0.1%的功率測量精度，可滿足用戶从 5mA小電流到20A大電流 的測量需求；並采用 ARM 双核控制器 + FPGA 的處理架構，快速、精确地計算信号的各項 參數，同时具備 RS-232和IO偵測接口。
PM100 數字功率計适用于从生産線到研發領域的功率測量：
可用于DC、單相2線的測量；
可用于空調、電磁爐等家用電器；
可用于显示器、打印機等辦公設備；
可用于電源、電池等能源設備；
可用于大型空調等工業設備的节能性能的評估。
功能特點
◆基本功率參數測量:可測量電壓、電流、功率、功率因數等基本功率參數，同时支持交直流信号測量； l
◆支持積分測量功能:可計算 Ah、Ah+、Ah-、Wh、Wh+、Wh-、積分平均有功功率、 積分时間參數，可設置连續積分模式、标準積分模式或普通積分模式；
◆具有自動量程功能，可在指定幾檔量程內自動選擇或改變量程；
◆全中文按键操作與显示；
◆濾波功能。具有線路濾波和頻率濾波功能，可以抑制基波測量时不需要的噪聲和諧波成分； l
◆具有測量值最大值保持功能，包括：電壓與電流及其 PEAK 值、有功功率 P/PEAK 值、無功功率 Q 和视在功率S；
◆高級别的功率測量精度：0.1%；功率、積分等數值都是通过電壓電流的數據采集後运算得出的結果，功率計的功率測量精度直接影響这些測量結果的準确度；
◆采樣頻率：20KS/s；
◆带宽：DC，0.5Hz~10kHz；
◆宽電流輸入量程：5mA~20A；
◆數據更新率最快可达 100ms。PM100 型高精度功率計可自由更改數據刷新率： 100ms、250ms、500 ms、1s、2s、5s，滿足不同頻率信号的測量需求；
◆具有偵測功能：電流、電壓、功率等參數上下限設定、判别及報警。
技術參數
型号 | PM100 | ||
輸入 | 單通道 | ||
基本功率精度 | 0.1% | ||
带宽 | DC，0.5Hz ~ 10kHz | ||
采樣率 | 20KS/s | ||
電流量程（峰值因數为3） | 直接輸入：5mA、10mA、0.5A、1A、20mA、50mA、100mA、200mA、2A、5A、10A、20A | ||
電壓和電流的有效輸入範圍（峰值因數为3） | 1%~130% | ||
電壓和電流的最大显示值（峰值因數为3） | 0.5%~140% | ||
显示項目數 | 3項數值同时显示 | ||
積分測量及積分模式下的自動量程 | 是 | ||
通信接口 | RS-232 | 标配 | |
IO偵測 | 标配 | ||
線路濾波器、頻率濾波器 | 标配 | ||
輸入端子類型 | 電壓 | 插入式安全端子（香蕉插座） | |
電流 | 安全BNC接口（大接線柱） | ||
輸入類型 | 電壓 | 浮地輸入、電阻分壓輸入 | |
電流 | 浮地輸入、電阻分壓輸入 | ||
測量量程 | 電壓 | 15V、30V、60V、150V、300V、600V | |
電流 | 5mA、10mA、20mA、50mA、100mA、200mA、 0.5A、1A、2A、5A、10A、20A | ||
輸入阻抗 | 電壓 | 輸入電阻：2MΩ，輸入電容：13pF（與電阻並聯方式） | |
電流 | 直接輸入量程 5mA~200mA | 輸入電阻：约505mΩ 輸入電感：0.1μH | |
直接輸入量程 0.5A~20A | 輸入電阻：约5mΩ 輸入電感：0.1μH | ||
连續最大允許 輸入值 | 電壓 | 1.5kV的峰值和1kV電壓有效值中取較小值 | |
電流 | 直接輸入量程 5mA~200mA | 30A峰值和20A有效值中取最小值 | |
直接輸入量程 0.5A~20A | 100A峰值和30A有效值中取最小值 | ||
瞬时最大允許 輸入值（1s） | 電壓 | 2kV 的峰值和1.5kV 電壓有效值中取較小值 | |
電流 | 直接輸入量程 5mA~200mA | 30A的峰值和20A電流有效值中取較小值 | |
直接輸入量程 0.5A~20A | 150A的峰值和40A電流有效值中取較小值 | ||
輸入带宽 | DC，0.5Hz~10kHz | ||
最大连續共模電壓 | 600Vrms，CATⅠ | ||
線路濾波器 | 可選擇OFF/ON，ON时截止頻率为500Hz | ||
頻率濾波器 | 可選擇OFF/ON，ON时截止頻率为500Hz | ||
A/D轉換器 | 電壓與電流輸入同时轉換。分辨率：16-bit、最大轉換率：50μs | ||
标配附件
序号 | 名 稱 | 數量 | 單位 | 備注 |
1 | 主機 | 1 | 台 | |
2 | 國标電源線 | 1 | 条 | |
3 | 安全測試導線 | 2 | 条 | 紅、黑各1条 |
4 | Y型端子 | 4 | 个 | |
5 | 售後服务承諾書 | 1 | 份 | |
6 | 出廠檢验報告 | 1 | 份 | |
7 | 合格證 | 1 | 份 | |
8 | 干燥劑 | 1 | 包 | |
9 | 用戶手册 | 1 | 本 | |
10 | 鳄魚夾 | 2 | 个 | 紅、黑各1个 |
交/直流電流鉗（選配）
型号 | 電流測量範圍 | 精度 | 带宽 | 變比 |
ZY-CTS5 |
