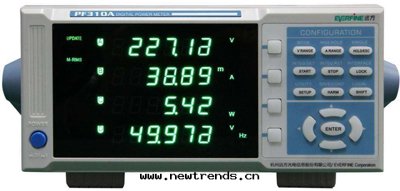

PF310A數字功率計是一款緊湊型、高精度、多功能的數字功率計，适用于生産、測試、評價和科研等多領域的應用需求。PF310A采用YF2U型機箱，面闆效果图見産品图片。PF310A提高電壓、電流、功率準确度指标：±(0.1%读數+0.05%量程)；提高諧波刷新速度，最高5次/s；全新USB通訊增加通訊速度，全新上位機通訊软件；通訊協議更改为MODBUS和SCPI協議；增加電流通道保險丝保護；
特點
1、四窗口显示：V、A、W、var、VA、Vpk、Apk、VHz、AHz、PF、Deg、VCF、ACF、Ah+、Ah-、Wh+、Wh-、V%THD、A%THD、V∑、A∑、W∑、Vi、Ai、Wi、Vi%、Ai%（i：諧波次數）
2、自動量程功能：常規測量时指定量程的自動跳轉功能，積分功能时自動量程功能
3、多功能同时測量：可同时進行常規測量、諧波測量和積分測量
4、保存功能：可存儲測量數據和測量配置
5、諧波分析功能：采用锁相环（PLL）同步技術，可分析基波頻率20Hz~2.56kHz的電壓、電流的總諧波失真、總諧波電壓、總諧波電流、總諧波功率、2-50次各次諧波的有效值和相对值。符合IEC61000-3-2标準要求。
6、變比功能：可使用電壓互感器（PT）、電流互感器（CT）或電壓輸出型電流傳感器擴展量程，變比（SCALING）功能将測量結果直接換算成真實值显示輸出。
7、電能量積分模式：手動積分、标準積分或连續重複積分，積分时間可設定
8、平均功能：當因被測信号不稳定而读數困難时，可使用平均（AVG）功能将測量值進行平均运算後再显示輸出，有指數平均（EXP）和算術移動平均（MOV）两种方式。
9、濾波功能：可選OFF、500Hz、5kHz頻率濾波器
10、數據保持功能：可保持電壓、電流的真有效值與峰值、有功功率、無功功率、视在功率的最大值。
11、通訊接口：USB（标配），RS-232/GP-IB/LAN（選配）
12、PC软件：提供專用應用软件，快速設置測量參數，獲取測量數據與波形。
技術參數
項目 | 規格 | |
輸入量程 (RMS) | PF310A/PF330A直接輸入： CF=3 15V/30V/60V/150V/300V/600V CF=6 7.5V/15V/30V/75V/150V/300V | PF310A直接輸入： CF=3: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A CF=6: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A PF330A直接輸入： CF=3: 0.5A/1A/2A/5A/10A/20A CF=6: 0.25A/0.5A/1A/2.5A/5A/10A |
外部輸入： PF310A/PF330A外部輸入： CF=3: 2.5V/5V/10V CF=6: 1.25V/2.5V/5V | ||
電流 | 25μA～20A | |
頻率範圍 | DC，AC 0.5Hz ~ 100kHz | |
瞬时最大允許輸入（1s） | 2kVpk和1.5kVrms中取較小值 | 90Apk和30Arms中取較小值 |
连續最大允許輸入 | 1.5kVPK或1kVRMS中取較小值 | 75APK或25ARMS中取較小值 |
測量条件 | 温 度：23℃±5℃ 輸入波形：稳定正弦波 共模電壓：0 V 波 峰 比：CF=3 | 湿 度：30%RH~75%RH 輸入範圍：10%~100%量程 功率因數：COSφ=1
|
精度 | ±(0.1%读數+0.05%量程) | |
備注 | 頻率f | 读數誤差公式中的f是輸入信号的頻率，單位是kHz。 |
線路濾波器影響 | 測量时可選擇使用低通濾波器，截止頻率500Hz或5kHz。 開啟線路濾波器时，45Hz≤f≤65Hz，在測量準确度上增加±0.5%量程。 | |
波峰比影響 | 波峰比設为6时量程誤差是波峰比为3时量程誤差的2倍。 | |
温度影響 | 在5℃～18℃和28℃～40℃时，在上述準确度上增加±0.02％量程/℃。 | |
100%~130%量程 | 在上述準确度上增加±0.5%读數。 | |
頻率影響 | 0.5Hz~10Hz：所有測量显示值为參考值。 DC,10Hz~45Hz，400Hz~100kHz：電流超过20A时，功率準确度为參考值。 | |
